12. Фазовая модуляция
В простейшей системе на передающем конце при смене полярности импульсов постоянного тока происходит изменение на рад фазы несущей частоты, поступающей от генератора GI на фазовый модулятор UB. Эти изменяющиеся по фазе импульсы тональной частоты поступают на вход полосопропускающего фильтра ZI и через него - в канал ТЧ.
00-00
01-900
10-1800
11-2700

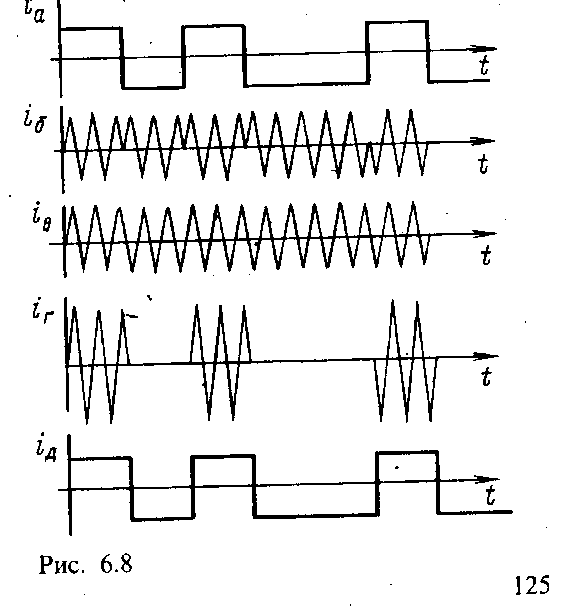

На приемном конце после выделения полосопропускающим фильтром Z2 частот данного подканала. СПДС, их усиления У и ограничения амплитуды Огр в фазовом демодуляторе UP осуществляется преобразование ФМ-импульсов в импульсы постоянного тока. В простейшем случае это преобразование выполняется в два этапа. Сначала в результате сложения напряжения сигнала с напряжением, поступающим от местного (опорного) генератора G2, работающего синхронно с пришедшими с передающей станции электрическими колебаниями, ФМ-сигнал преобразуется в АМ-сигнал. Затем АМ-сигнал с помощью выпрямителя преобразуется в импульсы постоянного тока.
Практическое использование системы с ФМ затруднено вследствие сложности осуществить строгую синхронную и синфазную работу генераторов передающей и приемной станций. Не решает эту проблему и применение схемы получения синхронной опорной частоты из принимаемого ФМ-сигнала.
Фаза опорного напряжения, полученная выпрямлением и делением на 2 частоты ФМ-сигнала, не однозначна, а может принимать одно из двух устойчивых фазовых состояний, отличающихся друг от друга на . Изменение же фазы местного генератора на радиан приводит к изменению полярности посылок на выходе фазового демодулятора на обратную, т.е. в конечном итоге к неверному приёму информации. Для устранения этого недостатка в системах с ФМ в настоящее время используется так называемый метод сравнения, или относительной фазовой модуляции (ОФМ).
13. Относительно-фазовая модуляция
При ОФМ в зависимости от значения информационных символов изменяется только фаза сигнала при неизменной амплитуде и частоте. При ОФМ фаза несущей частоты изменяется с каждой очередной посылкой одной полярности, например положительной, и остается без изменения при передаче каждой отрицательной посылки.
Прием сигналов ОФМ может осуществляться двумя методами: сравнением фаз и сравнением полярности. При методе сравнения фаз производится сравнение фазы несущей частоты ОФМ-сигнала не с фазой тока местного опорного генератора, а с фазой тока предшествующей посылки. При методе сравнения полярностей ОФМ-сигналы сначала детектируются, а затем осуществляется сравнение полярностей принятой и предшествующей продетектированных посылок.

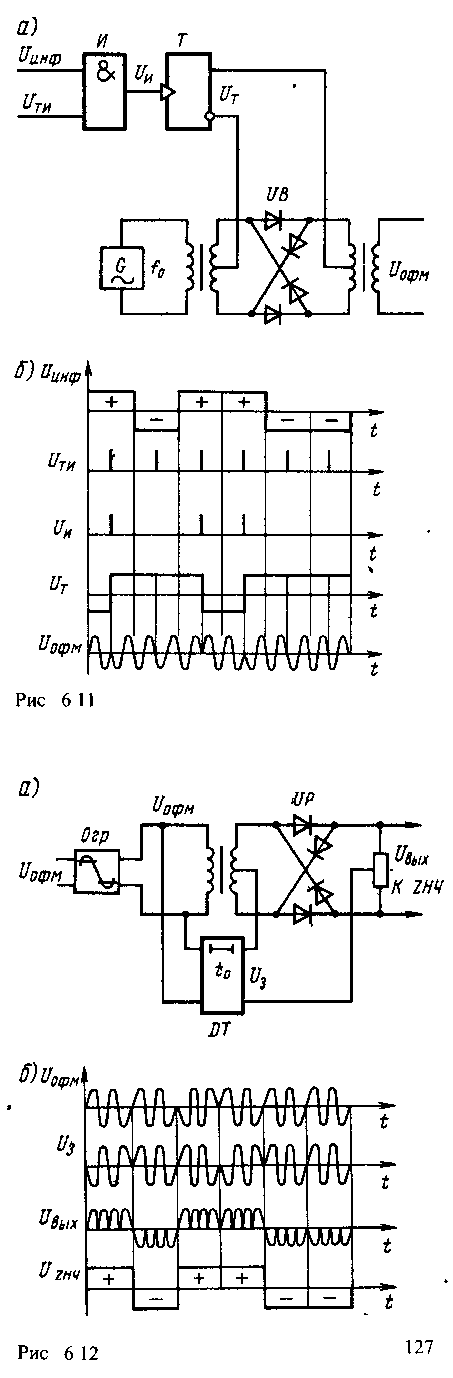

В качестве модулятора может быть использована схема, приведенная на рис.11,а. Напряжения импульсов, несущих информацию Uинф, и тактовых импульсов Uти, следующих со скоростью модуляции, поступают на логический элемент И. В момент совпадения полярностей информационных и тактовых импульсов (рис.11,б) на выходе элемента И образуются короткие положительные импульсы U, которые воздействуют на триггер Т со счетным входом. Напряжение импульсов с выхода триггера Uт затем подводится к фазовому модулятору UB, где происходит модуляция частоты генератора G в соответствии с полярностью импульсов Uти.
При приеме ОФМ-сигналов методом сравнения полярностей достигается более высокая помехоустойчивость, чем при приеме методом сравнения фаз. Поэтому прием сигналов со сравнением полярностей находит широкое применение на практике. Вначале ОФМ-сигналы детектируются в обычном фазовом детекторе, на выходе которого образуется последовательность импульсов постоянного токаUофм. Эта последовательность дифференцируется, а затем выпрямляется. Вследствие выпрямления каждая перемена знака импульсов на выходе фазового детектора Uофм отмечается на выходе выпрямителя кратковременным импульсом Uвып. Далее выпрямленные и тактовые импульсы Uти поступают в логический элемент.
00-00
01-900
10-2700
11-1800
