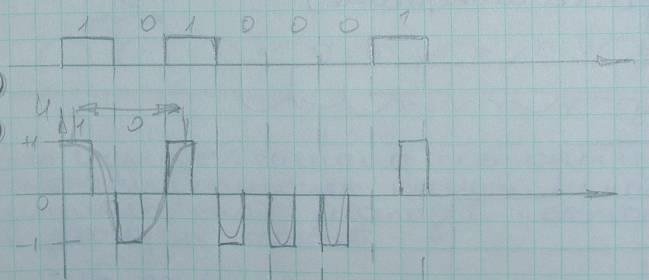

20. Потенциальный код nrz
Код NRZ( никогда не попадающий в 0)
Это двухуровневый код. Уровень 1 соответствует положительному потенциалу, 0 – отрицательному. Этот код никогда не приходит в 0 и считается не рабочим.
Достоинства:
-простота реализации
-наличие всего двух уровней, потенциальное расстояние между которыми велико и равно 2U. Это расстояние характеризует напряжение помехи
-небольшой спектр сигнала
частота этой синусоиды будет характеризовать основную частоту этого спектра сигнала. Она равна N/2, где N – скорость передачи сигнала
Недостатки:
1-наличие 2-х потенциалов в выходном сигнале
2-сложность синхронизации. Если будет длительная последовательность 0 или 1, то сигнал будет сбиваться (приведет к рассинхронизации)
21.Биполярное кодирование ami
Код AMI (3-хуровневый код).Минимальное расстояние между уровнями равно U. При наличии логического 0 на выходе идет ОВ, при наличии логической 1 – по очереди чередуются +U и -U
Достоинства:
-устойчив в последовательности единиц
-меньший спектр чем у NRZ
Недостаток:
-наличие 3-х уровней и невозможность применения в ВОС
-рассинхронизация приемной аппаратуры при наличии длинной последовательности нулей.
F0=N/4
-меньшее энергетическое расстояние между уровнями. Помехоустойчивость AMI в 2 раза меньше NRZ
AMI- модификация NRZ.
22.Потенциальный код nrzi
NRZI – этот потенциальный код объединяет NRZ и AMI
Преимущество:
-код двухуровневый
-расстояние между уровнями равно 2U
Недостатки:
-код неустойчив к последовательности нулей и теряет синхронизацию, достаточно большой спектр сигнала
F0=N/4
Как бороться с последовательностью нулей? :
-использовать избыточность, при этой избыточности через определенные промежутки импульсов будут добавляться импульсы
-участки последовательности нулей – это перемешивание последовательности. Оно достиг-ся с той целью, чтобы перемешать последовательности 0.
23.Биполярный импульсный код
Чередование импульса, меняющего уровень в течении одного такта в зависимости от поступления логических 1 или 0.
Достоинства:
- устойчивость к последовательности как 1, так и 0.
Недостатки:
-наличие 3-ёх уровней;
-расстояние между уровнями равно U.
1. f0=N f0=N/2 f0=3N/4
Именно это ограничивает использование данного кода. В настоящее время мало используется.

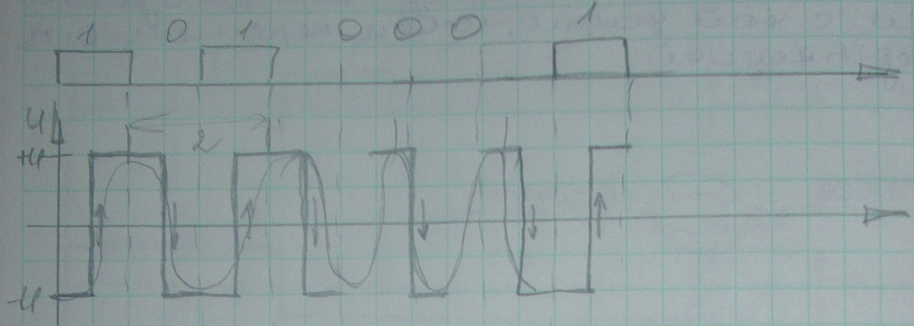

24.Манчестерский код
Манчестерский код – биполярный. Применяется в настоящее время, используется 2 уровня сигнала:
Обладает свойствами синхронизации.
Достоинства:
-имеет 2 уровня, следовательно, облегчает построение аппаратуры, позволяет использовать код в оптических схемах;
- устойчивость к последовательности 1 и 0.
Недостаток:
-спектр

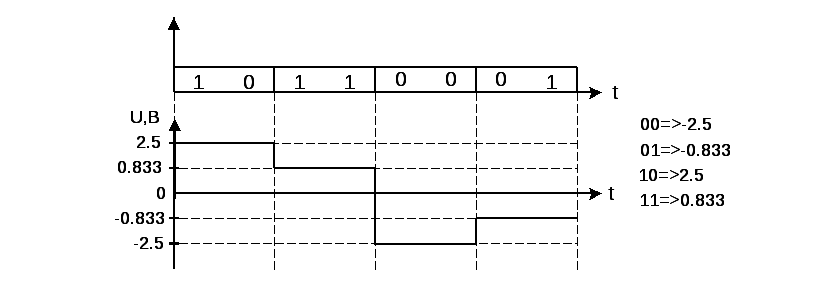

25.Потенциальный многоуровневый код 2в1q
2B1Q – потенциальный код 4-ёхуровневый 2 бита в один интервал(11,10,01,00)
Достоинства:
-передачи 2 бит за 1 тактовый интервал
Недостатки:
-наличие многих уровней, для каждого из которых надо выбрать свой потенциал, и на приемной стороне выделить этот уровень от других;
-неустойчив к 0 и 1, Поэтому применение кода без специальных средств, перемешивающих сигнал, недопустимо;
-спектр.
Основная частота кодируемого сигнала кодом 2B1Q=N/4, т.е. f0=N/4
