10 Стропильные фермы
применяют в качест. ригелей покрытий пром. и общ. зд. при пролетах 18,24,30м и шаге 6,12м. Фермы устанавлив на колонны или крепят к подстроп. фермам анкерными болт, сварки заклад. опорных элем. По фермам укладывают плиты покрытий и кровлю.

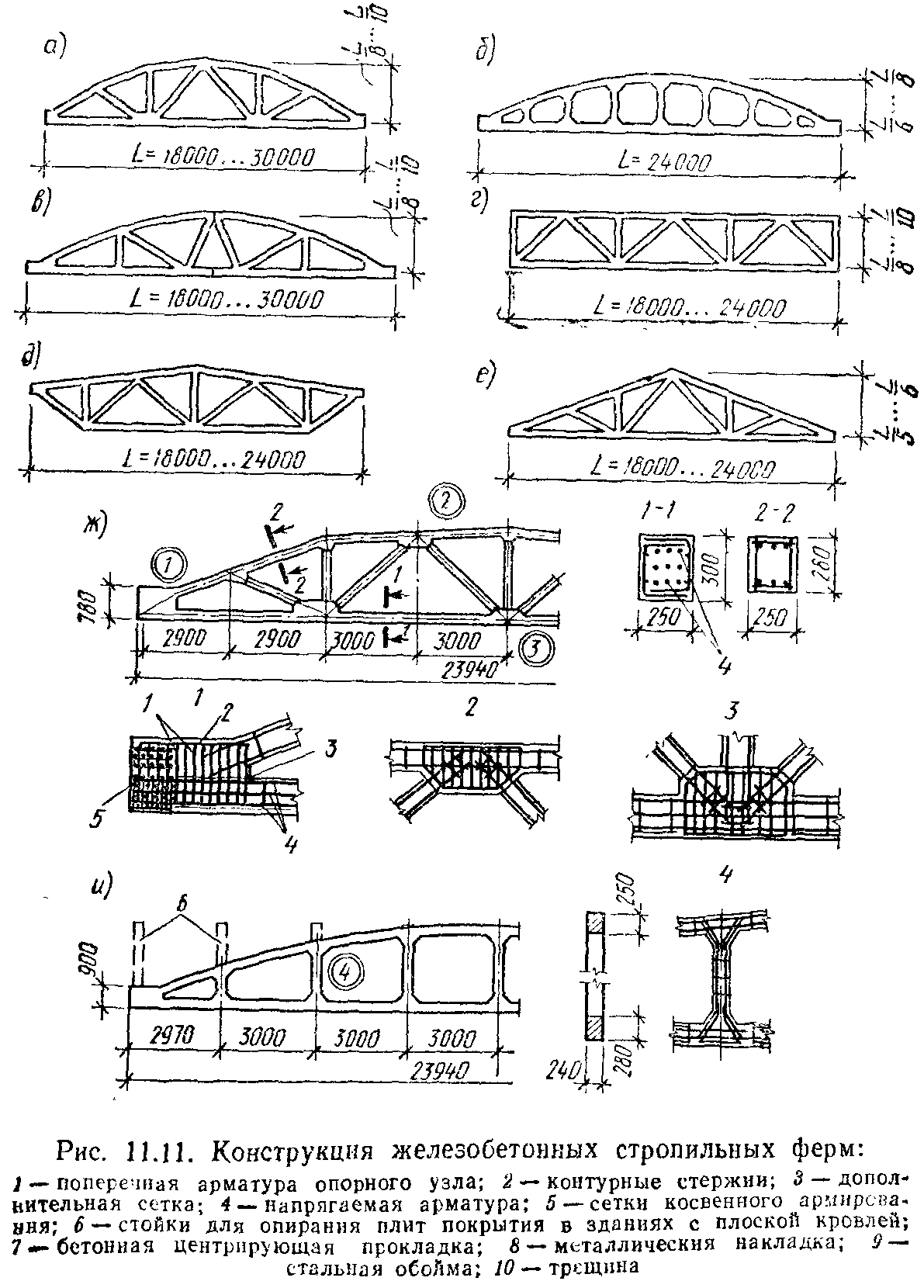

Констр. стропил. ферм зависит от профиля кровли и общей компоновки покрытия. Для скатной кровли: сегментные раскосные с верхним поясом ломаного очертания (а,ж) и безраскосн. арочного очертания (б,и), для зд. с плоской кровлей— раскосные с парал. поясами (г). Для нетиповых: арочные раскосные с разреженной решеткой (в), полигональные (д), треугольные (е), с нижним ломаным поясом (д).
|
безраскосные арочные фермы (и),отличаются простотой изготовлен. Применяют в зд, где межферменное пространство используется для коммуникаций, техн. этажей,в цехах с насыщенным подвесным транспортным оборуд. Недостаток -в стойках и поясах фермы возникают изгибающие моменты, для воспринятая которых треб. доп. расход армат.
фермы с параллельными поясами обеспечивают простое уст-во плоской кровли. Имеют большую высоту на опорах, что кроме увеличения высоты наружных стен приводит к уст-ву вертик. связей между фермами в плоскости опорных стоек.
Арочные раскосные фермы (в) имеют мощный криволинейный пояс кругового очертания и легкую разреженную решетку. По экономическим показателям эти фермы при пролетах 18-24 м несколько дороже сегментных, а при пролетах 30м и более — эконом.
Треугольные фермы невыгодны - большой высоты и болшой расхода матер. Применениеих оправдано только при использования кровли из асбестоцем. матер. или метал. волнистых листов, для уклона.
Фермы с ломаным нижним поясом (д) более устойчивы, не требуют установки дополнительных связей, но сложны в изготовлении.
По способу изготовления различают фермы с закладной решеткой и фермы, бетонируемые целиком.
В фермах с закладной решеткой элем. решетки готовятся заранее в отдельных формах, укладываются в общую форму, бетонируют пояса и узлы.
Высота ферм в середине пролета (1/6-1/10)L. Ширина сечения верхнего пояса назначается из условия устойчивости его из плоскости фермы при монтаже и перевозке (1/70-1/80)L, из условия опирания плит. Ширина сечения нижнего пояса принимается такой же, как и верхнего, а высота сечения назначается из условия размещения рабочей растянутой арматуры.
Нижний пояс предварител. напряжен, армируется стержневой армат. клас. A-IV,V,VI, Ат-IV,V, канатами К-7,19. Для предотврщ. появл. продольных трещин, нижний пояс армируют конструкт. попереч арматур. из проволоки d=5-6 мм, соединенной обычной арматурой в каркасы (ж,сеч1—1).
9 Подстропильные конструкц.
Укладывают вдоль зд. по рядам колонн, они являются опорами промежуточных стропилн. ферм или крупноразмерных плит покрытия и имеют пролет, равный шагу колонн 12,18 м.
Фермы выгоднее балок по расходу арматуры и бетона и в настоящее время приняты как основные. Опирание ферм на колонны возможно в уровне верхнего или нижнего пояса. Рабочая растянутая
арматура балок, нижних поясов и раскосов ферм — предварительно напряженная сталь классов A-IV и выше, а также канаты К-7; натяжение ее осуществляется на упоры. Бетон классов В30...В40. Крепление стропильных конструкций к подстропильным осуществляют с помощью анкерных болтов или путем сварки закладных деталей. Подстропильные балки и фермы крепят к колоннам без анкерных болтов с помощью сварки закладных деталей. Нагрузка от стропильных конструкций передается в виде сосредоточенных сил. Подстропильные фермы рассчитывают по прочности и трещино- стойкости аналогично стропильным.
