.pdfОбоснованно, но произвольным образом выбираются несколько ФВ, называемые основными. Остальные величины, называемые производными,
выражаются через основные на основе известных уравнений связи между ними. Примерами производных величин могут служить: плотность веще- ства, определяемая как масса вещества, заключенного в единице объема; ускорение - изменение скорости за единицу времени и др.
В названии системы ФВ применяют символы величин, принятых за основные. Например, система величин механики, в которой в качестве ос- новных используются длина (L), масса (М) и время (T), называется систе- мой LMT. Действующая в настоящее время международная система СИ должна обозначаться символами LMTIQNJ, соответствующими символам основных величин: длине (L), массе (М), времени (Т), силе электрического тока (I), температуре (Q), количеству вещества (N) и силе света (J).
Совокупность основных и производных единиц ФВ, образованная в соответствии с принятыми принципами, называется системой единиц физических величин.
Единица основной ФВ является основной единицей данной системы.
В Российской Федерации в настоящее время используется система единиц СИ, введенная ГОСТ 8.417 - 81. В качестве основных единиц приняты
метр, килограмм, секунда, ампер, кельвин, моль и канделла (табл. 13.4).
Таблица 3.4
Основные и дополнительные единицы физических величин системы СИ
|
Величина |
|
|
|
|
Единица |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обозначение |
|
|
|
Наименование |
Размер- |
Рекомендуемое |
|
Наименование |
|
русское |
международ- |
|
|
ность |
обозначение |
|
|
|
|
ное |
|
|
|
|
|
|
Основные |
|
|
|
Длина |
L |
|
1 |
|
метр |
|
м |
m |
Масса |
М |
|
m |
|
килограмм |
|
кг |
kg |
Время |
Т |
|
t |
|
секунда |
|
с |
s |
Сила электри- |
I |
|
I |
|
ампер |
|
А |
А |
ческого тока |
|
|
|
|
|
|
|
|
Термодинами- |
Q |
|
Т |
|
кельвин |
|
К |
К |
ческая темпера- |
|
|
|
|
|
|
|
|
тура |
|
|
|
|
|
|
|
|
Количество ве- |
N |
|
n, v |
|
моль |
|
моль |
mol |
щества |
|
|
|
|
|
|
|
|
Сила света |
J |
|
J |
|
канделла |
|
кд |
cd |
|
|
|
|
|
|
|
|
|
|
|
|
|
Дополнительные |
|
|
|
|
Плоский угол |
- |
|
- |
|
радиан |
|
рад |
rad |
Телесный угол |
- |
|
- |
|
стерадиан |
|
ср |
sr |
141
Производная единица - это единица производной ФВ системы еди- ниц, образованная в соответствии с уравнениями, связывающими ее с ос- новными единицами или с основными и уже определенными производ- ными.
Производные единицы системы СИ, имеющие собственное назва- ние, приведены в табл. 13.5.
Таблица 13.5
Производные единицы системы СИ, имеющие специальное назва-
ние
Величина |
|
|
Единица |
|
Наименование |
Размерность |
Наимено- |
Обозна- |
Выражение через |
|
|
вание |
чение |
единицы СИ |
Частота |
Т-1 |
герц |
Гц |
с-1 |
Сила, вес |
LMT-2 |
ньютон |
Н |
м*кг*с-2 |
Давление, механическое |
L-1 MT-2 |
паскаль |
Па |
м-1*кг*с-2 |
напряжение |
|
|
|
|
Энергия, работа, количе- |
L2MT-2 |
джоуль |
Дж |
м2*кг*с-2 |
ство теплоты |
|
|
|
|
Мощность |
L2MT-3 |
ватт |
Вт |
м2*кг*с-3 |
Количество электричества |
TI |
кулон |
Кл |
с*А |
Электрическое напряже- |
L2MT-3I-1 |
вольт |
В |
м2*кг*с-3*А-1 |
ние, потенциал, электро- |
|
|
|
|
движущая сила |
|
|
|
|
Электрическая емкость |
L-2M-1T4I2 |
фарад |
Ф |
м-2*кг-1*с4*А2 |
Электрическое сопротив- |
L2MT-3 I -2 |
ом |
Ом |
м2*кг*с-3А-2 |
ление |
|
|
|
|
Электрическая проводи- |
L-2M-1T3I2 |
сименс |
См |
м-2*кг-1*с3*А2 |
мость |
|
|
|
|
Поток магнитной индук- |
L2MT-2I-1 |
вебер |
Вб |
м2*кг*с-2*А-1 |
Магнитная индукция |
MT-2I-1 |
тесла |
Тл |
кг*с-2-А-1 |
Индуктивность |
L2MT-2 I -2 |
генри |
Гн |
м2*кг*с-2*А-2 |
Световой поток |
J |
люмен |
лм |
кд*ср |
Освещенность |
L-2J |
люкс |
лк |
м-2кд*ср |
Активность радионуклида |
T-1 |
беккерель |
Бк |
с-1 |
Поглощенная доза иони- |
L2T-2 |
грей |
гР |
м2*с-2 |
зирующего излучения |
|
|
|
|
|
|
|
|
|
Эквивалентная доза излу- |
L2T-2 |
зиберт |
Зв |
м2*с-2 |
чения |
|
|
|
|
|
|
|
|
|
Производные единицы бывают когерентными и некогерентными. Когерентной называется производная единица ФВ, связанная с другими единицами системы уравнением, в котором числовой множитель принят
142
равным единице. Например, единицу скорости образуют с помощью урав- нения, определяющего скорость прямолинейного и равномерного движе- ния точки:
v = L/t, |
(13.54) |
где L - длина пройденного пути; t - время движения.
Подстановка вместо L и t их единиц в системе СИ дает v = 1 м/с. Следовательно, единица скорости является когерентной.
Если уравнение связи содержит числовой коэффициент, отличный от единицы, то данная производная единица ФВ является некогерент-
ной.
Например, если для образования некогерентной единицы энергии применяют уравнение:
Е = 0,5mv2, |
(13.55) |
где т - масса тела; v - его скорость.
Единицы ФВ делятся на системные и внесистемные.
Системная единица - единица ФВ, входящая в одну из принятых систем. Все основные, производные, кратные и дольные единицы являют- ся системными.
Внесистемная единица - это единица ФВ, не входящая ни в одну из принятых систем единиц. Внесистемные единицы по отношению к едини- цам СИ разделяют на четыре вида:
-допускаемые наравне с единицами СИ, например: единицы массы
–тонна; плоского угла – градус, минута, секунда; объема – литр и др. Вне- системные единицы, допускаемые к применению наравне с единицами СИ, приведены в таблице 13.6;
-допускаемые к применению в специальных областях, например:
астрономическая единица, парсек, световой год – единицы длины в астро- номии; диоптрия – единица оптической силы в оптике; электрон-вольт – единица энергии в физике и т.д.;
-временно допускаемые к применению наравне с единицами СИ,
например: морская миля – в морской навигации; карат – единица массы в ювелирном деле и др. Эти единицы должны изыматься из употребления в соответствии с международными соглашениями;
-изъятые из употребления, например: миллиметр ртутного столба
–единица давления; лошадиная сила – единица мощности и некоторые другие.
Различают кратные и дольные единицы ФВ.
143
Кратная единица – это единица ФВ, в целое число раз превышаю- щая системную или внесистемную единицу. Например, единица длины ки- лометр равна 103м, т. е. кратна метру.
Дольная единица – единица ФВ, значение которой в целое число раз меньше системной или внесистемной единицы. Например, единица длины миллиметр равна 10-3м, т. е. является дольной. Приставки для образования кратных и дольных единиц приведены в табл. 13.7.
Таблица 13.6
Внесистемные единицы, допускаемые к применению наравне с еди-
ницами системы СИ
Наименова- |
|
Единица |
|
величины |
Наименование |
Обозначение |
Соотношение с единицей СИ |
|
|
|
|
1 |
2 |
3 |
4 |
|
|
|
|
Масса |
тонна |
т |
103кг |
|
атомная единица |
а. е. м. |
1,66057*10-27 кг |
|
массы |
|
(приблизительно) |
|
|
|
|
Время |
минута |
мин |
60с |
|
|
|
|
|
час |
ч |
3600 с |
|
сутки |
сут |
86 400 с |
|
|
|
|
Плоский |
градус |
О |
(π /180) рад = 1,745329... *10-2рад |
угол |
|
|
|
|
|
|
|
|
минута |
…’ |
(π/10800) рад = 2,908882... *10-4 |
|
|
|
рад |
|
секунда |
…." |
(π/648000) рад = 4,848137... *10-6 |
|
|
|
рад |
|
|
|
|
|
град |
град |
(π/200) рад |
|
|
|
|
Объем |
литр |
л |
1О-Зм3 |
Длина |
астрономическая |
а. е. |
1,45598*1011 м |
|
единица |
|
(приблизительно) |
|
|
|
|
|
световой год |
св. год |
9,4605*1015 м |
|
|
|
(приблизительно) |
|
парсек |
ПК |
3,0857*1016 м |
|
|
|
(приблизительно) |
144
Таблица 13.7
Множители и приставки для образования десятичных кратных и дольных единиц и их наименований
Мно- |
При- |
Обозначение при- |
|
|
Обозначение пристав- |
|||
ставки |
Множитель |
Приставка |
ки |
|
||||
житель |
ставка |
|
|
|
|
|
||
междуна- |
русское |
|
|
междуна- |
|
русское |
||
|
|
родное |
|
|
родное |
|
||
|
|
|
|
|
|
|
||
1018 |
экса |
Е |
Э |
10-1 |
деци |
d |
|
д |
1015 |
пета |
Р |
П |
10-2 |
санти |
с |
|
с |
1012 |
тера |
Т |
Т |
10-3 |
милли |
m |
|
м |
109 |
гига |
G |
Г |
10-6 |
микро |
М |
|
мк |
106 |
мега |
М |
м |
10-9 |
нано |
n |
|
н |
103 |
кило |
к |
к |
10-12 |
пико |
Р |
|
п |
102 |
гекто |
h |
г |
10-16 |
фемто |
f |
|
ф |
101 |
дека |
da |
да |
10-18 |
атто |
а |
|
а |
13.2. ПРИМЕРЫ РЕШЕНИЯ ПРАКТИЧЕСКИХ ЗАДАЧ ПО ОБРАБОТКЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И ОПРЕДЕЛЕНИЯ
ПОГРЕШНОСТИ СРЕДСТВ ИЗМЕРЕНИЙ
13.2.1. ПРИМЕР РЕШЕНИЯ ПРАКТИЧЕСКОЙ ЗАДАЧИ ПО ОБРАБОТКЕ РЕЗУЛЬТАТОВ ПРЯМЫХ МНОГОКРАТНЫХ ИЗМЕРЕНИЙ
Условия задачи:
Результаты многократного измерения твёрдости детали по шкале Ро- квела следующие: 35; 31; 33; 32; 33. Систематическая погрешность состав- ляет (+0,5 HRC мм). Результат измерения при доверительной вероятности Р = 0,95 (относительная ширина доверительного интервала t при числе степеней свободы k = 4 составит t=2,8) запишется как…
Алгоритм решения задачи в программе Microsoft Excel:
Используем программу Excel пакета MS Office. Открываем новую книгу программы и переименовываем Лист 1 в Задание 0221-5а. Для это- го можно на ярлыке с названием листа открыть контекстное меню (правой кнопкой мыши) и выбрать команду. Переименовать. На этом листе будем проводить все вычисления и построения.
В ячейку R1C1 вводим заголовок столбца Задача №5а/исходные данные. Далее, начиная с ячейки R2C1 и заканчивая ячейкой R6C1 вводим значения твёрдости детали по шкале Роквела (см. рис. 13.1).
145
В ячейку R1C2 вводим заголовок столбца Систематическая погрешность. Далее, начиная с ячейки R2C2 и заканчивая ячейкой R6C2 вводим значения систематической погрешности (во все ячейки одно и то же число).
Далее в соответствии с п.1 § 13.1.8. исключаем систематическую по- грешность из всех исходных значений учитывая знак, для этого в ячейку R2C3 вводим соответствующую формулу (см. рис. 13.1), а затем за правый нижний угол этой ячейки «растягиваем» эту формулу на все оставшиеся
ячейки R3C3R6C3 и получаем ряд исходных данных без систематической погрешности.

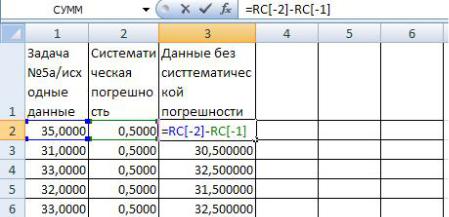

Рис. 13.1
В соответствии с п.2 и п.3 § 13.1.8. оценкой математического ожида-
ния μ является среднее значение выборки х , а оценкой среднего квадра- тичного отклонения (СКО) σ – выборочное СКО s.
Таким образом, допустим, в ячейку R7C4 вводим текст Х ср -среднее
значение и выравниваем его по левому краю ячейки кнопкой на панели инструментов.
В соседней ячейке R7C3 (см. рис. 13.2) рассчитываем значение сред- него выборки как оценку математического ожидания. Для этого выбираем команду Вставка 4Функция Формулы4 Вставить функцию (для Excel 2007) или нажимаем соответствующую кнопку на панели инструментов и в диалоговом окне выбираем статистическую функцию СРЗНАЧ. В окно
Число 1 вводим диапазон ячеек с данными R2C3R6C3 путём выделения этого диапазона указателем мыши при нажатой левой кнопке. (Внимание!
Адреса ячеек вводить в формулы рекомендуется путём указания мышью на эти ячейки., но не вводом адресов с клавиатуры, который значительно увеличивает вероятность ошибок и замедляет работу). Нажав кнопку
146
ОК, получаем в ячейке R7C3 значение Х ср -среднее значение равное
32,30.
Рис. 13.2
Далее, допустим, в ячейку R8C6 вводим текст СКО (см. рис. 13.3) и выравниваем его по левому краю. В соседней ячейке R8C5 рассчитываем выборочное СКО как оценку генерального СКО по статистической функ-
ции СТАНДОТКЛОН, при этом в окно Число 1 вводим диапазон ячеек с данными R2C3R6C3 путём выделения этого диапазона указателем мыши при нажатой левой кнопке. Нажав кнопку ОК, получаем значение СКО
1,48324 (см. рис. 13.4).
Рис. 13.3
Далее, в соответствии с п.6 § 13.1.8. необходимо рассчитать величину до- верительных границ случайной погрешности ε. Для удобства разобьем эту формулу на несколько простых этапов. С начала, допустим, в ячейку R9C4 вводим текст коэф. Стьюдента (см. рис. 13.4) и выравниваем его по ле-
147
вому краю. В соседней ячейке R9C3 вводим его значение из условий зада- чи. Далее, допустим, в ячейку R10C4 вводим текст 1/кв. корень из n (см. рис. 13.4) и выравниваем его по левому краю. В соседней ячейке R10C3 вводим соответствующую формулу (см. рис. 13.5). Нажав кнопку ОК, по- лучаем значение 1/кв. корень из n равное 0,447213595 (см. рис. 13.6).

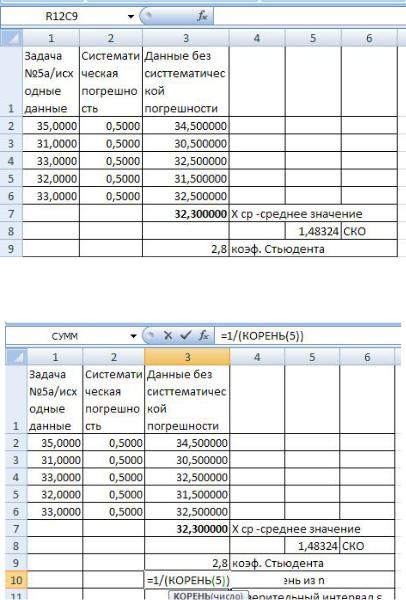

Рис. 13.4
Рис. 13.5
Далее, допустим, в ячейку R11C4 вводим текст доверительный интервал ε (см. рис. 13.5) и выравниваем его по левому краю. В соседней ячейке R11C3 вводим соответствующую п.6 § 13.1.8 формулу (см. рис. 13.6). Нажав кнопку ОК, получаем значение доверительный интервал ε рав-
ное 1,857310 (см. рис. 13.7).
148
Окончательный результат обработки данных, полученных при изме- рении твёрдости детали по шкале Роквела (при отсутствии данных о не ис- ключенной систематической погрешности) можно в соответствии записы-
вается в виде: X = Xср ± (P) = 32,30±1,86 мм (при Р = 0,95).

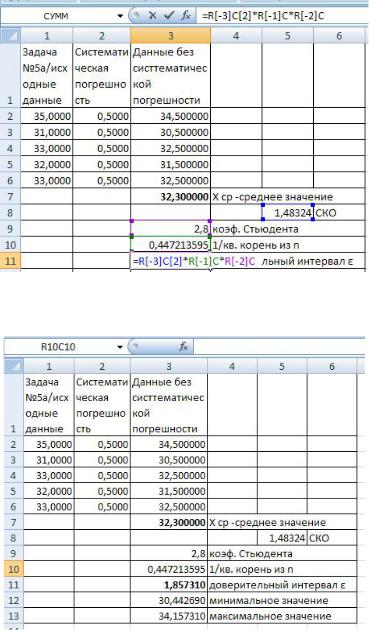

Рис. 13.6
Рис. 13.7
Кроме того можно рассчитать максимальное и минимальное воз- можные значения результатов измерений отняв и сложив со средним раз- мером значение доверительного интервала ε (см. ячейки R12C3 и R13C3
рис. 13.7).
149
13.2.2. ПРИМЕР РЕШЕНИЯ ПРАКТИЧЕСКОЙ ЗАДАЧИ ПО ЗАПИСИ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ В РАЗЛИЧНЫХ ФОРМАХ
Условия задачи:
Амперметр с пределами измерений от 0 до +500 А показывает зна- чение тока 100 А. Предел допустимой абсолютной погрешности прибора равен 0,5 А. Определить относительную и приведенную погрешность ам- перметра.
Алгоритм решения задачи в программе Microsoft Excel:
Используем программу Excel пакета MS Office. Открываем новую книгу программы и переименовываем Лист 1 в Задание 02. Для этого можно на ярлыке с названием листа открыть контекстное меню (правой кнопкой мыши) и выбрать команду. Переименовать. На этом листе будем проводить все вычисления и построения.
В ячейку А1 вводим заголовок Задача №02. Далее, в ячейку А2 вво- дим заголовок столбца Измеренное значение силы тока, А. Затем ниже в ячейку А3 вводим значение силы тока по показаниям амперметра (см. рис. 13.8).
Далее, в ячейку В2 вводим заголовок столбца Предел абсолютной погрешности, А. Затем ниже в ячейку В3 вводим значение предела абсо- лютной погрешности из условия задачи (см. рис. 13.8).
Далее, в ячейку С2 вводим заголовок столбца Нижний предел измерений шкалы амперметра, А. Затем ниже в ячейку С3 вводим значение нижнего предела измерений шкалы амперметра из условия задачи (см. рис. 13.8).
Далее, в ячейку D2 вводим заголовок столбца Верхний предел измерений шкалы амперметра, А. Затем ниже в ячейку D3 вводим значение верхнего предела измерений шкалы амперметра из условия задачи (см.
рис. 13.8).

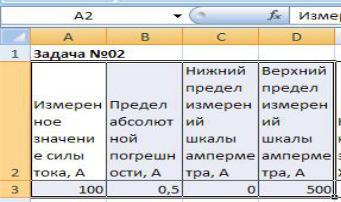

Рис. 13.8
