Таблица 12.1 |
|
|
|
|
|
|
|
Наружный |
|
Диаметр диафрагмы, мм |
|
|
|
диаметр цилиндра |
Угол |
Угол |
Угол |
|
Гладкие |
и средний диаметр, |
профиля 30° |
профиля 55° |
профиля 60° |
|
цилиндры |
мм |
|
|
|
|
|
1 |
7,5 |
9 |
9,5 |
|
12 |
3 |
7,5 |
9 |
9 |
|
11,5 |
5 |
7 |
8,5 |
8,5 |
|
11 |
7,5 |
6,5 |
8 |
8,5 |
|
10,5 |
10 |
6,5 |
7,5 |
8 |
|
10 |
15 |
6,5 |
7,5 |
8 |
|
10 |
20 |
6 |
7,5 |
7,5 |
|
9,5 |
25 |
5,5 |
6,5 |
6,5 |
|
8,5 |
30 |
5 |
6 |
6,5 |
|
8 |
40 |
4,5 |
5,5 |
5,5 |
|
7 |
50 |
4 |
5 |
5 |
|
6 |
Центр перекрестия линий сетки и центр окружности угловой шкалы находятся на геометрической оси вращения лимба угловой шкалы, совпа- дающей с оптической осью микроскопа.
Вращение лимба угловой шкалы 11 (см. рис. 12.7) и, соединенной с ним, пластинки 12 с сеткой, производится головкой 18 (см. рис. 12.1).
12.1.4. ОПТИЧЕСКАЯ СХЕМА МИКРОСКОПА
Оптическая схема микроскопа (см. рис. 12.7) состоит из трех частей: оптики нижней подсветки − Б, основной оптики тубуса микроскопа − В, оптики отсчетного микроскопа − Г.
Пучек лучей от источника света 1, пройдя через светофильтр 2, диа- фрагму 3, отразившись от зеркала 4 и пройдя через конденсор 5, предмет- ное стекло 6, освещает измеряемый объект А. Изображение объекта в про- ходящем свете через объектив 8, призму 9, защитные стекла 10 проециру- ется на пластинку 12 со штриховой сеткой и наблюдается через окуляр 13. При этом получаемое изображение − прямое.
При отсчете угловых величин пучок света от источника 15, отразив- шись от зеркала 18, через светофильтр 16 освещает лимб угловой шкалы 11 и проецирует угловую шкалу через объектив 19 на пластинку 17 с ми- нутной шкалой, которая наблюдается через окуляр 14.
Ход лучей, при работе микроскопа в отраженном свете от источника 7, на схеме условно не показан.
101
![](/html/2706/279/html_SlNVoC5z_G.k1UQ/htmlconvd-ADefRE102x1.jpg)

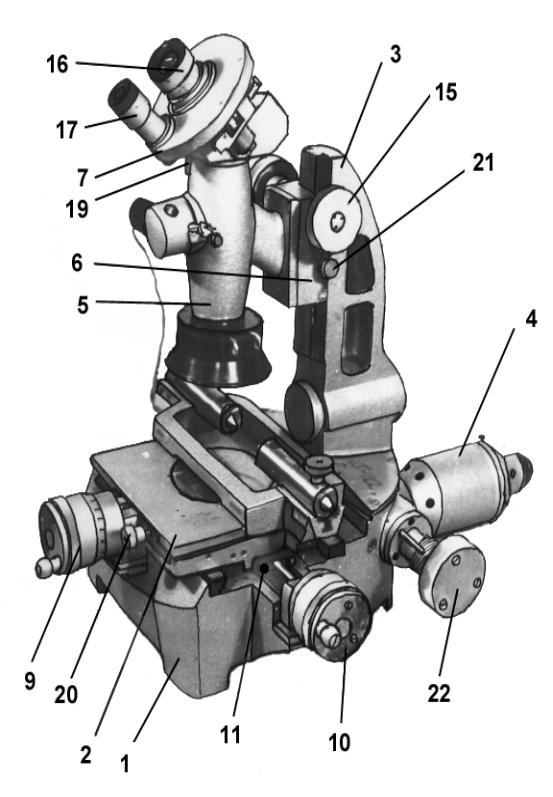

Рис. 12.4. Основные детали малого микроскопа инструментального
(ММИ)
102
![](/html/2706/279/html_SlNVoC5z_G.k1UQ/htmlconvd-ADefRE103x1.jpg)
Рис. 12. 5. Вид перекрестия прицела микроскопа
Рис. 12.6. Вид угловой измерительной шкалы
103
![](/html/2706/279/html_SlNVoC5z_G.k1UQ/htmlconvd-ADefRE104x1.jpg)

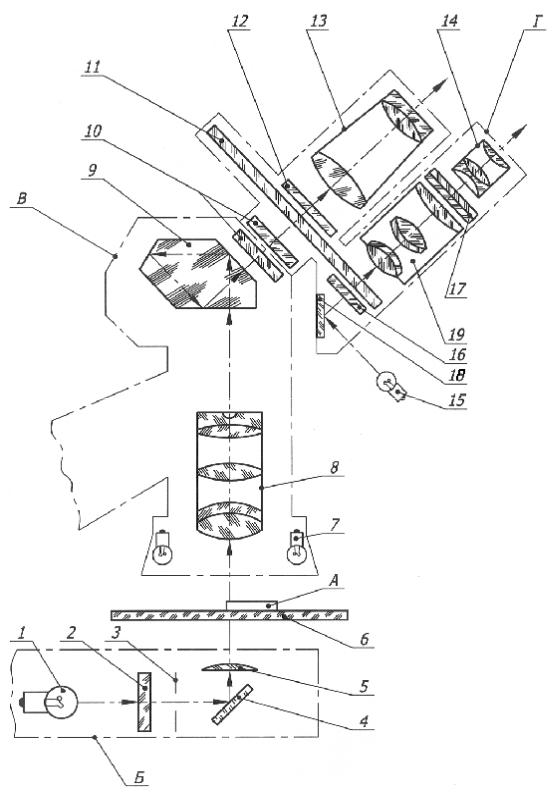

Рис. 12.7. Оптическая схема микроскопа
104
12.2.ПРАКТИЧЕСКАЯ ЧАСТЬ
12.2.1.ПОДГОТОВКА МИКРОСКОПА К РАБОТЕ
Для проведения измерений микроскоп необходимо настроить. Настройка производится в несколько этапов.
1.Включить осветители: нижней подсветки в розетку, угловой шка- лы и верхней подсветки − через трансформатор. Поднастроить зеркальцем 19 (см. рис. 12.1) освещение угловой шкалы. Вращением окуляров 16, 17
добиться резкого изображения шкалы угловых перемещений и штриховой сетки.
Вращением накатной гайки 18 (см. рис. 12.1) добиться положения угловой шкалы (см. рис. 12.6) соответствующего 0 градусов и 0 минут. По- ставить колонну 3 (см. рис. 12.3) строго вертикально с помощью накатной головки 12 (см. рис. 12.3), совместив при этом риску на выдвижном стержне с нулевым делением на головке 12.
2.Сфокусировать тубус микроскопа на объект измерения, перемещая кронштейн вместе с тубусом по направляющим колонки головкой 15, и за- крепить в нужном положении винтом 21 (см. рис. 12.3).
Положение тубуса считается подобранным, когда в окуляре основно- го микроскопа измеряемый объект виден наиболее четко (четкая граница детали).
3.Установить величину диафрагмы вращением накатной гайки 14 (см. рис. 12.3). Величина диафрагмы выбирается по табл. 12.1. Если изме- ряемый объект не приведен в таблице, то при выборе диафрагмы следует руководствоваться резкостью получаемого изображения (в данной работе она уже выставлена).
4.При контроле резьбы наклонить колонку в ту или иную сторону от вертикали на угол подъема винтовой линии резьбы так, чтобы производить замер параметров в плоскости, перпендикулярной витку резьбы.
Колонка наклоняется головкой 22 (см. рис. 12.3) (в данной работе можно не выполнять).
Грубо угол подъема винтовой линии определяется по угловой шкале микроскопа совмещением вертикальной линии сетки с гребнем резьбы приблизительно на линии центров.
Более точно угол определяется по формуле 12.1:
tg = S/πdср , |
(12.1) |
где
S − шаг резьбы;
dср − средний диаметр резьбы.
105
Значение S и dср берутся из таблиц стандартных резьб или с черте-
жей.
5.Произвести грубую выверку положения детали относительно дви- жения стола. Установив деталь или на поверхности столика, или в приспо- соблениях, микровинтами 9 и 10 вводят ее в поле зрения микроскопа. За- тем, вращением головки 20 (см. рис. 12.1), поворачивают столик так, что- бы при движении столика перекрестие линий сетки двигалось по прямоли- нейному участку профиля детали.
6.При контроле деталей, устанавливаемых в центрах, точную вывер- ку производят по контрольному валику 4 (см. рис. 12.2), установленному в центрах (валик с гладкой шлифованной поверхностью в выданном наборе).
Для этого, поворачивая винт поперечных перемещений 9 совместить горизонтальную линию сетки окуляра 16 (см. рис. 12.1) с прямолинейным участком профиля контрольного валика, оставив при этом небольшой за- зор. Винтом продольных перемещений 10 переместить контрольный валик относительно перекрестия окуляра по всей длине гладкой поверхности.
Если оставленный ранее зазор между границей поверхности кон- трольного валика и горизонтальной линией перекрестия остается постоян- ным, то столик «выверен», если нет, то повернуть столик с помощью накатной головки 20 (см. рис. 12.4) и повторить точную выверку (см. нача- ло пункта 6).
12.2.2. МЕТОДИКА ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ
Перед началом измерений необходимо произвести следующую под- готовку:
1.протереть чистой фланелью стекло предметного столика и, в слу- чае необходимости, окуляры и объектив (при необходимости воспользо- ваться чистым носовым платком);
2.произвести настройку микроскопа (см. п. 12.2.1.);
3.установить нулевое показание угловой шкалы (см. п. 12.2.1.).
12.2.2.1. ИЗМЕРЕНИЕ ПАРАМЕТРОВ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ
Взять из выданного набора деталь с резьбовой поверхность и установить ее в центрах так, чтобы вся резьбовая часть оказалась в зоне объектива (центр предметного стола). Для этого центра 2 (см. рис. 12.2) имеют специальные крепежные винты со шляпками, которые вставляются в Т-образные пазы бабки 1 (см. рис. 12.2) и могут по ним перемещаться.
При необходимости эти винты можно выкрутить и переставить во второе отверстие.
Произвести выверку положения детали (см. п. 12.2.1. п.п. с 2 по 4).
106
12.2.2.1.1. ИЗМЕРЕНИЕ НАРУЖНОГО ДИАМЕТРА РЕЗЬБЫ (рис. 12.8 а)
1.Микровинтом поперечных перемещений 9 (см. рис. 12.1) подвести
горизонтальную линию штриховой сетки к контуру резьбы по наружному диаметру (положение 1 см. рис. 12.8 а). В данном положении трижды про- извести совмещение линии с контуром (трижды подвести к одной точке контура и отвести назад). Отсчеты по микровинту занести в соответству- ющую графу табл. 12.2.
2.Переместить горизонтальную линию сетки микровинтом попереч- ных перемещений 9 (см. рис. 12.1) на диаметрально противоположный контур резьбы (положение 2 см. рис. 12.8 а). Трижды произвести совмеще- ние линии с контуром, занося отсчеты по микровинту в соответствующую графу табл. 12.2.
3.Определить dнар как разность средних значений отсчетов (b – a).
|
|
|
|
Таблица 12.2 |
|
|
Измеряемый элемент |
|
|
Измерения |
|
|
|
|
Наружный диаметр |
Внутренний диаметр |
|||
|
|
|
|
|
|
1 положение |
2 положение |
1 положение |
2 положение |
|
|
|
|
|
1-й отсчет |
|
|
|
|
|
|
|
|
|
2-й отсчет |
|
|
|
|
|
|
|
|
|
3-й отсчет |
|
|
|
|
|
|
|
|
|
Средний отсчет |
a = |
b = |
c = |
d = |
|
|
|
|
|
|
dнар = |b – a| = |
dвн = |d – c| = |
12.2.2.1.2. ИЗМЕРЕНИЕ ВНУТРЕННЕГО ДИАМЕТРА РЕЗЬБЫ
(рис. 12.8 б)
1.Микровинтом поперечных перемещений 9 (см. рис. 12.1) подвести горизонтальную линию штриховой сетки к контуру резьбы по внутренне- му диаметру (положение 1 см. рис. 12.8 б). В данном положении трижды произвести совмещение линии с контуром (трижды подвести к одной точ- ке контура и отвести назад). Отсчеты по микровинту занести в соответ- ствующую графу табл. 12.2.
2.Переместить горизонтальную линию сетки микровинтом попереч- ных перемещений 9 (см. рис. 12.1) на диаметрально противоположный контур внутреннего диаметра резьбы (положение 2 см. рис. 12.8 б). Три-
107
жды произвести совмещение линии с контуром, занося отсчеты по микро- винту в соответствующую графу табл. 12.2.
3. Определить dвн как разность средних значений отсчетов (d – c).
12.2.2.1.3.ИЗМЕРЕНИЕ СРЕДНЕГО ДИАМЕТРА РЕЗЬБЫ (рис.
12.8в)
1.Наклонить колонку вправо (для правой резьбы) на угол подъема винтовой линии резьбы − ϕ (в данной лабораторной работе после консуль- тации с преподавателем можно не выполнять).
2.Совместить одну из линий штриховой сетки с изображением сто- роны профиля резьбы, действуя при этом обеими микровинтами 9, 10 и головкой поворота перекрестия 18 (см. рис. 12.1) так, что бы перекрестие прицела приняло положение 1 как на рис. 12.8 в. Для этого нужно подве- сти одну из линий перекрестия (допустим пунктирную) на границу витка так, чтобы центр перекрестия оказался бы примерно на середине высоты профиля витка резьбы.
3.Действуя только микровинтом поперечных перемещений 9 (см. рис. 12.1) повторить совмещение три раза (также как и раньше трижды подвести к одной точке контура и отвести назад). Отсчеты по микровинту внести в графу положение 1 табл. 12.3.
4.Действуя только микровинтом поперечных перемещений 9, три-
жды совместить ту же линию с диаметрально противоположной сто-
роной профиля резьбы (положение 2 на рис. 12.8 в). Отсчеты по микровин- ту внести в графу положение 2 табл. 12.3.
5.Повторить пункты 2 − 4 для другой стороны профиля детали (положения 1’ и 2’ на рис. 12.8 в).
6.Определить средний диаметр dср по приведенным в табл. 12.3 за- висимостям.
|
|
|
|
Таблица 12.3 |
|
|
|
|
|
|
1-я сторона профиля |
2-я сторона профиля |
||
Измерения |
|
|
|
|
1-е |
2-е |
1’-е |
2’-е |
|
|
положение |
положение |
положение |
положение |
1-й отсчет |
|
|
|
|
|
|
|
|
|
2-й отсчет |
|
|
|
|
|
|
|
|
|
3-й отсчет |
|
|
|
|
|
|
|
|
|
Средний отсчет |
аср = |
вср = |
а’ср = |
в ’ср = |
|
d’ср = вср − аср= |
d’’ср = в ’ср − а’ср= |
||
dср = (d’ср + d’’ср)/2 = |
|
|
|
108
![](/html/2706/279/html_SlNVoC5z_G.k1UQ/htmlconvd-ADefRE109x1.jpg)

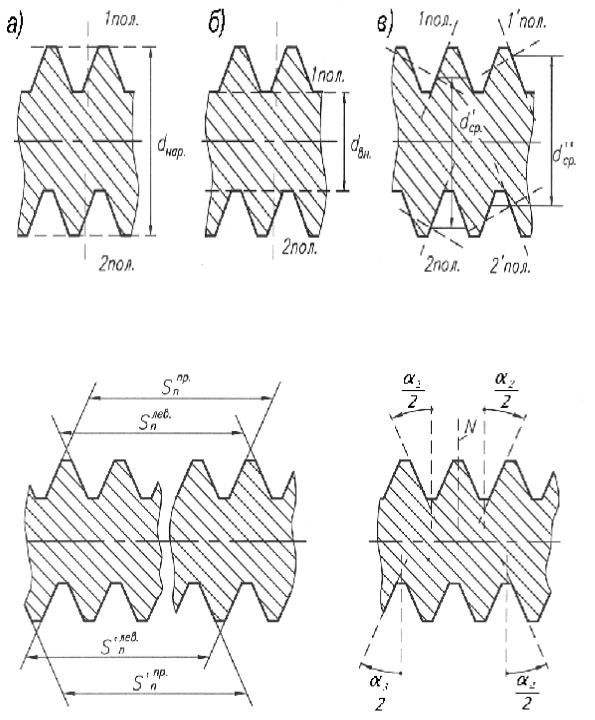

Рис. 12.8. Схема промеров диаметров резьбы
Рис. 12.9. Схема измерения шага |
Рис. 12.10. Схема измерения поло- |
резьбы |
вины угла профиля резьбы |
109
12.2.2.1.4. ИЗМЕРЕНИЕ ШАГА РЕЗЬБЫ (рис. 12.9)
Для повышения точности, измерение шага производится по левой и правой сторонам профиля резьбы с двух сторон детали на базе n = 2 ÷ 3 витков резьбы. При этом количество витков (зубчиков) резьбы студентом выбирается самостоятельно 2 или 3, это зависит в основном от длины де- тали с резьбовой частью и возможностями (зоной) перемещения столика с деталью под перекрестием микроскопа, т.е. нужно сначала выбрать коли-
чество витков и сразу проверить можно ли будет переместить столик на всю задуманную длину.
1.Наклонить колонку на угол ϕ так, чтобы оптическая ось микро- скопа проходила касательно к витку резьбы (в данной работе можно не выполнять).
2.С помощью обеих микровинтов 9 и 10 и головки 18 (см. рис. 12.1)
поворота угловой шкалы совместить одну из линий сетки с левой стороной профиля резьбы, так, что бы перекрестие прицела приняло положение как на рис. 12.9. Повторив микрометром продольных перемещений 10 (см. рис. 12.1) совмещение три раза (как и ранее трижды подвести к одной точке контура и отвести назад) внести полученные отсчеты в графу а1 табл. 12.4.
|
|
|
|
|
|
|
|
|
|
|
Таблица 12.4 |
||
|
|
|
|
|
|
|
|
|
|
|
|
||
Измерения |
|
1-я сторона детали |
|
2-я сторона детали |
|||||||||
|
Snлев |
|
Snправ |
|
Sn'лев |
|
Sn'прав |
||||||
1-й отсчет |
|
|
|
|
|
|
|
|
|
|
|
|
|
2-й отсчет |
|
|
|
|
|
|
|
|
|
|
|
|
|
3-й отсчет |
|
|
|
|
|
|
|
|
|
|
|
|
|
Среднийот- |
а1 = |
|
в1 = |
а’1 = |
в’1 = |
а2 = |
|
в 2 = |
а’2 = |
|
в’2 = |
||
счет |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Snлев = в 1 − а1 |
Snправ = в’1 − а’1 |
Sn'лев = в2 − а2 |
Sn'прав = в’2 − а’2 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
S = |
Snлев + Snправ |
+ Sn'лев + Sn'прав |
= |
|
|
|
|
|
|
|
|||
|
4n |
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4. Микровинтом продольных перемещений 10 (см. рис. 12.1) переме- стить изделие на произвольное выбранное студентом количество “n” вит- ков и трижды совместить ту же линию сетки с левой стороной профиля n- го витка резьбы, считая от витка, с которого начат отсчет. Показания мик- ровинта 10 внести в соответствующие графы а’1 и в’1 табл. 12.4.
