6. Пробой р-п перехода
6.1. Механизм пробоя р-п перехода
Экспериментально установлено, что при повышении обратного напряжения до некоторой величины обратный ток диода возрастает. Это явление называется пробоем перехода, а соответствующее напряжение - напряжением пробоя.
Известно четыре основных механизма пробоя:
1) тепловой;
2) лавинный;
3) туннельный;
4) поверхностный.
Последний вид пробоя связан с изменением свойств полупроводника вблизи поверхности и сильно зависит от состояния поверхности. Если полупроводник в местах выхода перехода на поверхность покрыт диэлектриком достаточно высокого качества, поверхностный механизм пробоя не проявляется. Поверхностный пробой мы в дальнейшем рассматривать не будем.
Для определения напряжения пробоя следует рассчитать пробивные напряжения для каждого механизма в отдельности и выбрать из них наименьшее значение.
6.2. Тепловой пробой
При протекании обратного токе в р-п переходе выделяется тепло, в результате чего повышается температура перехода. Увеличение температуры приводит к возрастанию обратного тока и еще большему нагреву диода. Такая обратная связь может привести к неограниченному увеличению тока - пробою.
Рассмотрим
тепловой баланс обратного смещения р-п
перехода ().
В состоянии теплового равновесия
поглощаемая диодом мощность
(6.1)
должна быть равна рассеиваемой мощности
,
(6.2)
где
- обратный ток;
- тепловое сопротивление диода.
Поскольку в кремниевых диодах обратный ток весьма мал и не вызывает обычно заметного разогрева перехода, тепловой пробой в основном имеет место в германиевых диодах, для которых в соответствия с (4,34) получим
Условие теплового баланса дает
.
(6.3)
Графическое
решение этого уравнения изображено на
рис. 6.1 для четырех значении напряжения:
.
При
точка
соответствует состоянию устойчивого
равновесия, а точка
-состоянии неустойчивого равновесия.
Действительно, при флуктуации температуры,
например, в сторону ее увеличения,
рассеиваемая мощность в состоянии
становится больше поглощаемой, что
приводит к уничтожению флуктуации. В
состоянии
рассеиваемая мощность оказывается
меньше поглощаемой, что приводит к
увеличению флуктуации. Зависимость
,
построенная на основании графического
решения уравнения (6.3), имеет участок
отрицательного дифференциального
сопротивления, соответствующий
неустойчивым состояниям, типа точки

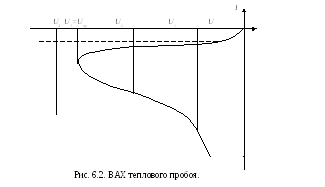

(рис.6.2). При напряжении
дифференциальное сопротивление диода
равно нулю. Абсолютная величина этого
напряжения и есть напряжение теплового
пробоя
,
так как ток при этом неограниченно
нарастает.
Очевидно,
при
должны выполняться равенства:
,
Отсюда
,
,
где
- перегрев перехода при прибое.
Решая
полученную систему уравнений относительно
и
,
находим:
,
(6.4)
.
(6.5)
Выражение (6.5) показывает, что тепловой пробой характерен для сравнительно мощных, в первую очередь германиевых, диодов с повышенным значением теплового тока. Для повышения напряжения теплового пробоя необходимо улучшать условия теплоотвода (снижать тепловое сопротивление).
