2.2.2 Вибір мікропроцесорних засобів для реалізації системи
Для реалізації логіки роботи системи необхідно використати контролер управління. Виберемо установку на базі контролеру «SIEMENS LOGO!».

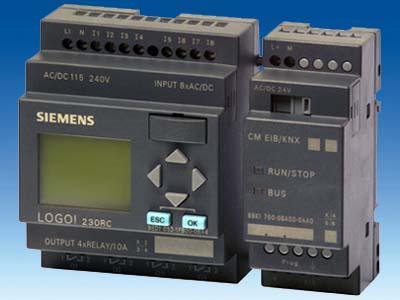

Зовнішній вигляд датчика представлений на рисунку 2.11.
Рисунок 2.11 – Зовнішній вигляд контролеру «SIEMENS LOGO!»
Логічні модулі LOGO! - це універсальні програмовані модулі, призначені для побудови найпростіших пристроїв автоматичного управління. Вони можуть використовуватися автономно або доповнюватися необхідним набором модулів розширення. Компактні розміри, відносно низька вартість, простота програмування, монтажу і експлатаціі дозволяють отримувати на основі модулів LOGO! безліч рентабельних рішень для різних областей промислового виробництва та автоматизації будівель.
З використанням аналогових та дискретних модулів та комунікаційного модуля LOGO! CM EIB/KNX виконує функції провідного пристрою і дозволяє опитувати до 16 дискретних і до 8 аналогових KNX датчиків, а також керувати роботою до 12 дискретних і до 2 аналогових KNX виконавчих пристроїв. Сигнали KNX датчиків обробляються програмою логічного модуля. Формовані управляючі дії видаються на KNX виконавчі пристрої. Внутрішня шина комунікаційних модулів LOGO! CM EIB / KNX має пристрої гальванічного поділу ланцюгів, що дозволяє підключати їх до модулів з будь-якою напругою живлення і родом струму.
Будова модуля LOGO! 230RC представлена на рисунку 2.12
Рисунок 2.12 – Будова модуля LOGO! 230RC
де: 1 - джерело живлення; 2 – входи; 3 – виходи; 4 - гніздо для модуля з кришкою; 5 - панель управління; 6 – дисплей; 7 - роз'єм для кабеля LOGO! TD; 8 - інтерфейс розширення; 9 - механічне кодування – гнізда.
Схема підключення модуля представлена на рисунку 2.13.
Рисунок 2.13 – Схема підключення модуля LOGO! 230RC
Для програмування модулів LOGO! на персональному комп'ютері поставляється програмне забезпечення LOGO! Soft Comfort. Це програмне забезпечення надає широкі можливості, наприклад:
Графічний інтерфейс для створення комутаційних програм в автономному режимі за допомогою ступінчастою схеми (діаграми контактів або принципової схеми) або функціональної блок-схеми (функціональної діаграми).
імітація роботи комутаційної програми на ПК;
генерування та друк оглядової діаграми комутаційної програми;
збереження резервної копії комутаційної програми на жорсткому диску або на іншому носії;
порівняння комутаційних програм;
зручне настроювання блоків;
передача комутаційних програм в обох напрямках;
читання значень лічильника робочого часу;
встановлення часу доби;
перехід на літній і зимовий час.
Тестування в оперативному режимі: відображення змін стану і поточних значень модуля LOGO! в режимі RUN:
- стану цифрових входів і виходів, бітів регістра зсуву і клавіш керування курсором;
- значення всіх аналогових входів, виходів і прапорів;
- результати роботи всіх блоків;
- поточні значення (включаючи значення часу) обраних блоків;
- запуск і зупинка виконання комутаційних програм з персонального комп'ютера (RUN, STOP).
