5.3. Дроселювання газів і парів. Ефект Джоуля –Томсона
Під процесом дроселювання (м’яття) газу чи пари розуміють необоротний процес зміни стану, обумовлений місцевими опорами.
З практики відомо, що якщо в трубопроводі, яким протікає рідина чи газ, поставити заслінку, вентиль, кран чи діафрагму, то це призведе до різкого звуження поперечного перерізу потоку. В процесі проходження такого січення швидкість робочого тіла збільшується, а тиск продовжує падати. За звуженням швидкість зменшується і досягає початкового значення, яке вона мала перед звуженням. Що стосується тиску, то він не досягає значення, яке він мав до звуження. Це обумовлене втратами частини енергії на завихрення і тертя у вузькому січенні (рис. 5.5). Ці втрати перетворюються в теплоту, яка передається робочому тілу (газу чи рідині).
Таким чином, дроселювання - це процес пониження тиску в потоці без здійснення зовнішньої роботи та без підведення і відведення теплоти в процесі проходження потоку через місцевий опір. Цей процес є типовим необоротним, а тому завжди пов’язаний зі збільшенням ентропії.

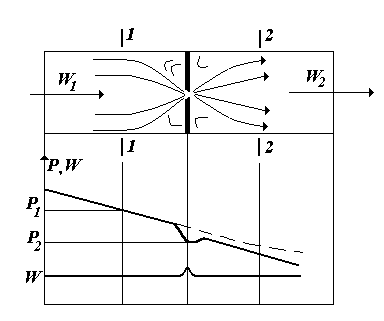

Рис. 4.10. Схема дроселювання та зміни тиску і швидкості вздовж каналу
В процесі протікання газу через діафрагму (перегородку) можна використати рівняння (5.15), яке справедливе як для оборотного, так і для необоротного адіабатного процесу. Тому згідно рівняння (5.15) маємо
Оскільки перетини I-I і 2-2 однакові, то можна прийняти що W1= W2. Тому масові витрати в перетинах I-I і 2-2 теж будуть однаковими. В зв’язку із сказаним можна прийняти, що процес дроселювання буде здійснюватись за умови незмінної ентальпії.
. (5.33)
На відміну від реального газу, в процесі дроселювання ідеального газу повинна зберігатись рівність
. (5.34)
Тому процес дроселювання ідеального газу буде здійснюватись за умови постійної температури робочого тіла як до діафрагми так і після неї. Що стосується реальних газів, то їх поведінка суттєво відрізняється від поведінки ідеальних газів. В процесі дроселювання реального газу його температура може залишатись незмінною (dT = 0); зменшуватись (dT 0) і збільшуватись (dT 0). Оскільки в процесі дроселювання у всіх випадках dp 0 (дивись рис. 5.5) то в загальному
. (5.35)
В рівнянні (5.35) значення dT залежить від - так званого коефіцієнта адіабатного дроселювання, або диференційного дросель-ефекту. Явище зміни температури в процесі адіабатного дроселювання називають ефектом Джоуля -Томсона.
Для одержання рівняння, яке б визначало умови зміни температури в процесі адіабатного дроселювання, використаємо перший закон термодинаміки. Згідно рівнянь (4.15) і (4.16) перший закон термодинаміки можна записати у вигляді
. (5.36)
Оскільки ентальпія є функцією стану, її можна представити у виді залежності від двох параметрів, наприклад, р і Т:
. (5.37)
Підставимо значення ентальпії (5.36) у (5.37) одержимо:
. (5.38)
Звідки
. (5.39)
Оскільки ds як і di є повним диференціалом, то
. (5.40)
Диференціювання рівняння (5.40) дає
.
Після скорочень одержимо:
(5.41)
З рівняння (4.22) маємо . Підставивши цей вираз, а також значенняз рівняння (5.41) у рівняння (5.37) одержимо:
. (5.42)
Оскільки в процесі дроселювання di = 0, тобто i1 = i2 = const, то
. (5.43)
Одержане рівняння характеризує зміну температури робочого тіла в залежності від зміни тиску в процесі дроселювання. Який же знак має адіабатний дросель-ефект? Для цього проаналізуємо рівняння (5.43). В процесі дроселювання, як було сказано вище, dp 0. Оскільки ср 0, знак коефіцієнта адіабатного дроселювання
(5.44)
визначиться знаком правої частини чисельника в рівнянні (5.43), тобто величиною . Виходячи з цього виразу випливає, що якщо
, (5.45)
то . (5.46)
і тоді в процесі адіабатного дроселювання температура дросельованого газу підвищується (dT 0).
Якщо ж
, (5.47)
то (5.48)
і тоді в процесі адіабатного дроселювання температура газу понижується (dT 0).
І нарешті, якщо
, (5.49)
то , (5.50)
тобто в процесі адіабатного дроселювання температура залишається незмінною.
Оскільки для ідеального газу то як було сказано вище (5.34), ідеальний газ дроселюється за умови незмінної температури.
Таким чином, ефект Джоуля -Томсона має місце тільки для реальних газів і рідин.
Якщо процес адіабатного дроселювання здійснюється за умови значного перепаду тиску на дроселі, то зміну температури називають інтегральним дросель-ефектом, який можна визначити за рівнянням
, (5.51)
де T1 і T2 - температура газу до і після дроселя.
Зауважимо, що інтегральний дросель-ефект може досягати досить великих значень. Так для водяної пари в процесі дроселювання від тиску р1 = 300 ат і Т1=723 К до тиску р2 = 1 ат, температура пари знизиться до 453 К.

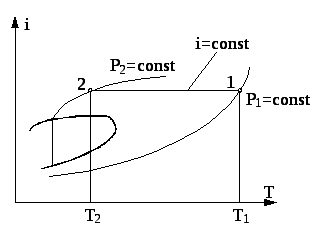

Інтегральний дросельний ефект зручно визначити за допомогою i-T діаграми (рис. 5.6). Якщо відомий стан газу перед дроселем (р1 і Т1) і відомий тиск за дроселем (р2), то за параметрами р1 і Т1 знайдемо на діаграмі i-T точку 1. З точки 1 проведемо ізоентальпу i1 = const до перетину з ізобарою р2 = const знайдемо температуру Т2 за дроселем. Як показали досліди, для однієї і тієї ж речовини знак дросель-ефекта може бути різним в залежності від стану, в якому знаходиться газ в процесі дроселювання. Стан газу, в якому дросель-ефект дорівнює нулю, називають точкою інверсії, а температуру, яка відповідає цьому стану, називають температурою інверсії.
Рис. 5.6. Діаграма і-Т
Геометричне місце точок інверсії на діаграмі стану даної речовини, називають кривою інверсії.
Н
Рис.
5.7. Інверсійна крива для азоту

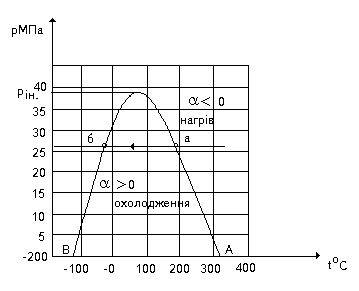

Рис. 5.7. Інверсійна крива для азоту
За цією областю i 0, тобто газ в процесі дроселювання буде нагріватись. Як випливає з рис. 5.7, ізобари р рін двічі перетинають криву інверсії (точка а і б). Переміщаючись по ізобарі в області високих температур ми з області, де i 0 (нагрівання газу в процесі дроселювання), попадаємо в область i 0 (охолодження газу в процесі дроселювання), а потім в області невисоких температур ми знову попадаємо в область, в якій i 0 і в якій газ буде нагріватись в процесі дроселювання.
Для тисків рін р для будь-якої температури газ в процесі дроселювання буде нагріватись (i 0). Точку максимуму на кривій інверсії називають критичною точкою інверсії. Для реального газу параметри критичної точки інверсії мають такі значення
рін = 9ркр; Тін = 3Ткр.; vін = vкр. (5.52)
Процес адіабатного дроселювання знаходить широке застосування як ефективний метод охолодження газів, який буде розглянутий пізніше.
Зауважимо, що процес дроселювання, як було сказано, є необоротним, тому відображення цього процесу на T-s діаграмі чи i-s діаграмі є умовним.
