Далі варто обчислити активну та реактивну складові потужностей вузлів для подальшого обчислення системи рівнянь.
Розв’зок системи нелінійних рівнянь вузлових напруг у формі балансу струмів з використанням методу Гауса на кожному кроці ітераційного процесу
( зовнішньої ітерації ).
Розв’язання системи рівнянь здійснюється в наступному порядку:
2.1 Задаються початковим наближенням невідомих напруг вузлів на нульовому кроці зовнішньої ітерації.
Підставляємо ці складові напруг у праві частини рівнянь і обчислюємо числові значення правих частин.
Розв’язуємо систему лінеарізованих рівнянь методом Гауса зі зворотнім ходом.
Прямий хід метода Гауса
;
;
;
;
;
.
Зворотній хід метода Гауса
Таблиця 1.2 – Результати розрахунку системи нелінійних рівнянь з використанням методу Гаусса на кожному кроці ітераційного процесу
№ ітераційного кроку зовнішньої ітерації |
|
|
|
|
| |
0 |
115 |
115 |
115 |
0 |
0 |
0 |
1 |
113,74733 |
113,74710 |
113,82032 |
0,00987 |
0,02470 |
0,34529 |
2 |
113,73345 |
113,73306 |
113,80697 |
0,00941 |
0,02372 |
0,34686 |
3 |
113,73329 |
113,73290 |
113,80683 |
0,00942 |
0,02373 |
0,34690 |
Розв’зок системи нелінійних рівнянь вузлових напруг у формі балансу струмів методом Гауса – Зейделя.
Для розв’язкусистеми нелінійних алгебраїчних рівнянь вузлових напруг методом Гауса – Зейделя приводимо її до вигляду, зручного для ітераційного процесу. Розв’яжемо перше рівняння системи відносно , друге – відносноі так далі. В результаті отримуємо систему рівнянь, для к-го шагу ітерацій.
Задамося початковими наближеннями невідомих.
Значення і,підставляємо в праву частину першого рівняння системи і визначаємо перше наближення невідомого. При обчислюванні невідомогов праву частину другого рівняння системи
підставляємо значення невідомого , обчислене на першому кроці, і нульові наближення інших невідомих.
;
Значення напруг у вузлах з заданою точністю отримаємо за допомогою розрахунку на ПОМ. Результати розрахунку приведені в додатку Б.
Додаток Б
|
Решение системы нелинейных уравнений узловых напряжений |
| ||||||
|
|
методом Гаусса - Зейделя |
|
| ||||
№итер. |
U1", кВ |
U2", кВ |
U3", кВ |
U1', кВ |
U2' , кВ |
U3', кВ | ||
0 |
0,00000 |
0,00000 |
0,00000 |
115,00000 |
115,00000 |
115,00000 | ||
1 |
-0,63805 |
-0,47363 |
-0,60917 |
113,85281 |
114,37100 |
113,62823 | ||
2 |
-0.05837 |
-0,78828 |
0,08976 |
114,21299 |
113,37792 |
113,56243 | ||
3 |
-0,84592 |
-0,04042 |
0,40530 |
112,87667 |
113,55357 |
113,74346 | ||
4 |
0,66123 |
0,10993 |
0,41063 |
114,19292 |
113,71126 |
113,81991 | ||
5 |
-0,36288 |
0,07487 |
0,36632 |
113,38634 |
113,75931 |
113,82757 | ||
6 |
0,33888 |
0,02678 |
0,33936 |
114,02650 |
113,74562 |
113,80904 | ||
7 |
-0,23852 |
0,01676 |
0,34359 |
113,52731 |
113,73401 |
113,80676 | ||
8 |
0,18539 |
0,02000 |
0,34466 |
113,88654 |
113,73057 |
113,80439 | ||
9 |
-0,12547 |
0,02384 |
0,34830 |
113,61617 |
113,73220 |
113,80740 | ||
10 |
0,11056 |
0,02417 |
0,34657 |
113,81994 |
113,73274 |
113,80635 | ||
11 |
-0,06545 |
0,02407 |
0,34747 |
113,66864 |
113,73318 |
113,80738 | ||
12 |
0,06560 |
0,02364 |
0,34647 |
113,78180 |
113,73287 |
113,80650 | ||
13 |
-0,03260 |
0,02374 |
0,34716 |
113,69709 |
113,73296 |
113,80707 | ||
14 |
0,04077 |
0,02367 |
0,34668 |
113,76033 |
113,73284 |
113,80663 | ||
15 |
-0,01403 |
0,02376 |
0,34706 |
113,71306 |
113,73293 |
113,80697 | ||
16 |
0,02695 |
0,02371 |
0,34678 |
113,74840 |
113,73287 |
113,80672 | ||
17 |
-0,00368 |
0,02375 |
0,34699 |
113,72200 |
113,73292 |
113,80691 | ||
18 |
0,01921 |
0,02371 |
0,34683 |
113,74173 |
113,73289 |
113,80677 | ||
19 |
0,00210 |
0,02374 |
0,34695 |
113,72698 |
113,73291 |
113,80687 | ||
20 |
0,01489 |
0,02372 |
0,34686 |
113,73800 |
113,73289 |
113,80679 | ||
21 |
0,00533 |
0,02373 |
0,34693 |
113,72977 |
113,73291 |
113,80685 | ||
22 |
0,01247 |
0,02372 |
0,34688 |
113,73592 |
113,73290 |
113,80681 | ||
23 |
0,00714 |
0,02373 |
0,34691 |
113,73132 |
113,73290 |
113,80684 | ||
24 |
0,01113 |
0,02373 |
0,34689 |
113,73476 |
113,73290 |
113,80682 | ||
25 |
0,00814 |
0,02373 |
0,34691 |
113,73219 |
113,73290 |
113,80683 | ||
26 |
0,01037 |
0,02373 |
0,34689 |
113,73411 |
113,73290 |
113,80682 | ||
27 |
0,00871 |
0,02373 |
0,34830 |
113,73267 |
113,73290 |
113,80683 |
Формування системи нелінійних рівнянь вузлових напруг у формі балансу потужностей.
Перед формуванням системи рівнянь вузлових напруг у формі балансу потужностей необхідно перетворити схему заміщення, приведену в завданні, звести її до схеми з двома незалежними вузлами.
Розносимо навантаження вузла 3 у вузли 2 і 4.
Перевірка.

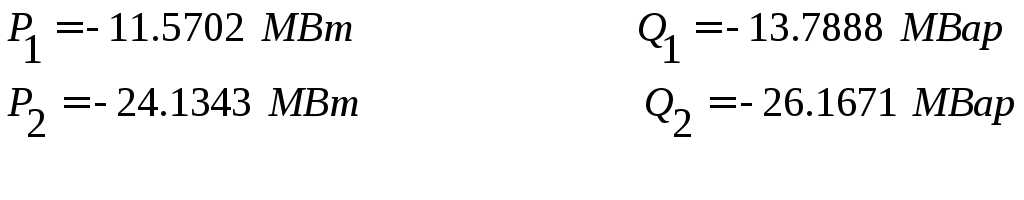

Розраховуємо значення потужностей навантаження у вузлах 1 і 3 враховуючи навантаження вузла 2.

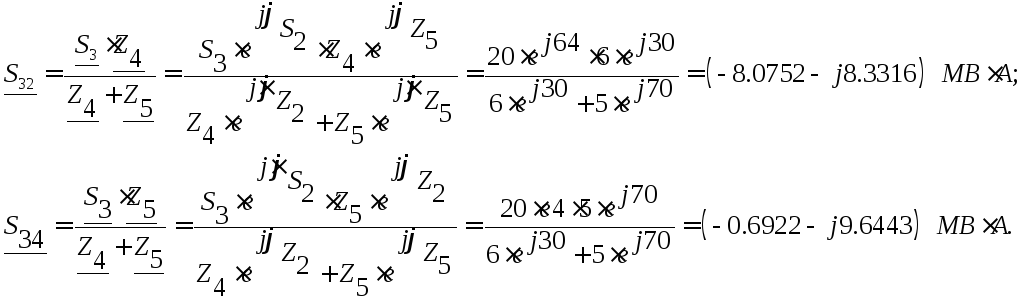

Складуємо послідовно вітки 4 і 5,
Перейменовуємо вузол 4 у вузол 3, а еквівалентну вітку між вузлами 2 і 4 у вітку 3. Тоді , ,,, береться по таблиці вихідних даних, а
Рисунок3 – Перетворена схема заміщення.
Система нелінійних алгебраїчних рівнянь вузлових напруг у формі балансу потужностей, записана у виразах для небалансів потужностей у вузлах, має вигляд.
;
;
.
Якщо в якості невідомих при рішенні рівнянь використовуються модулі і фази напруг у вузлах ,, то після підстановки активних і реактивних складових провідностей вузлів, активних і реактивних потужностей у вузлах, напруги базисного вузла і прирівнюючи окремо дійсні і уявні частини комплексів, отримуємо систему трансцендентних рівнянь вузлових напруг у формі балансу потужностей при невідомих,. Для к-го вузла, рівняння вузлових напруг, записане у вигляді функцій небалансів активних і реактивних потужностей у вузлі, має вигляд.
,
,
де
,
Для схеми заміщення, представленої на рисунку 2, розрахуємо власні та взаємні провідності вузлів.
Складемо матрицю вузлових провідностей і рознесемо складові матриць активної і реактивної провідностей.
Розрахуємо небаланси активних і реактивних потужностей на нульовому кроці.
Для формування лінеарізованої системи рівнянь необхідно отримати вирази для перших похідних функцій небалансів активних і реактивних потужностей у вузлах по модулям і фазам невідомихнапруг:
Уточнюю значення небалансів активної і реактивної потужностей:
Знайшовши небаланси та нульове наближення елементів матриці Якобі розрахуємо поправки на першому кроці.
,
Матриця Якобі:
Знаючи елементи матриці Якобі та небаланси, можна вирахувати поправки:
.
Розраховую поправки за допомогою програми MathCAD:
Уточнюємо значення напруг і фазових кутів.
Ітераційний процес продовжуємо, доки небаланси не стануть менше заданої точності . Розрахунок проводимо за допомогою ПОМ. Результати приведені в таблиці 1.5.
Таблиця 1.5 - Результати розрахунку системи нелінійних рівнянь вузловихнапруг у формі балансу потужностей методом Ньютона
№ ітераційного кроку |
|
|
| |||||
0 |
0 |
0 |
115 |
115 |
-11,57018 |
-24,13442 |
-13,7888 |
-26,16711 |
1 |
-0,000669 |
-0,001668 |
113,7371 |
113,7169 |
-0,118634 |
-0,280828 |
-0,160234 |
-0,287997 |
2 |
-0,000673 |
-0,001689 |
113,7227 |
113,7022 |
-1,35E-05 |
-3,9E-05 |
3,88E-05 |
-3,07E-05 |
