Центр окружности







Прилегающий



Реальный













профиль



элемент –





окружности



описанная









окружность

















База – центр









описанной









окружности

















База – ось







Прилегающий элемент –









Ось отверстия







вписанный цилиндр





Реальная













поверхность

















База – ось









вписанного цилиндра

























Окончание табл. 17

















Базы

Базовые элементы

Реализация баз

Ось вала

















Реальная

Прилегающий элемент –



описанный цилиндр



поверхность



















База – ось



































описанного цилиндра

















База – плоскость





















База – плоскость







Поверхность детали















поверхности плиты

















































Реальная





Прилегающий элемент –





поверхность

















Плоскость симметрии





















База –

























плоскость

























симметрии

Прилегающий





Реальные

двух

элемент –





поверхности





контактирующ

контактирую











их плоских

щая плоская











поверхностей

поверхность

















Выступающее поле допуска расположения – поле допуска или часть его, ограничивающее отклонение расположения рассматриваемого элемента за пределами протяженности этого элемента (нормируемый участок выступает за пределы длины элемента).

Выступающее поле допуска

Т

L

40



Р

102

Рис. 50. Выступающее поле допуска и его обозначение на чертеже

На чертеже детали выступающее поле допуска обозначается так, как показано на рис. 50. После числового значения допуска и перед размером L указывается символ P.

9.3.1. Отклонение и допуск параллельности

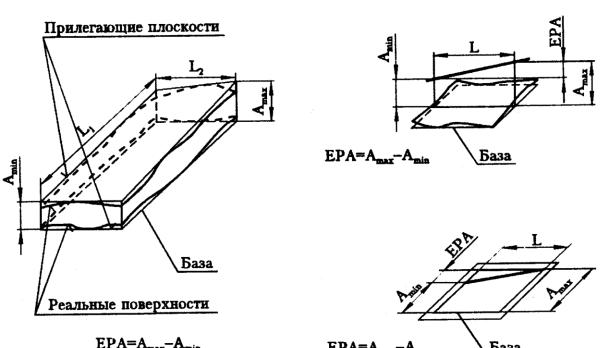

Отклонение от параллельности (EPA): разность наибольшего и наименьшего расстояний между нормируемыми элементами и базой в пределах нормируемого участка. Это отклонение действительно для отклонений от параллельности плоскости относительно плоскости (рис. 51,а), оси относительно плоскости (рис. 51,б) или плоскости относительно оси, а также прямых в плоскости (рис. 51,в). В случае отклонения от параллельности осей в пространстве это геометрическая сумма отклонений от параллельности проекций осей (прямых) в двух взаимно перпендикулярных плоскостях.

Допуск параллельности (TPA) – наибольшее допускаемое значение отклонения от параллельности. Поле допуска параллельности – это область в пространстве или на плоскости ограниченная: двумя параллельными плоскостями (для параллельности плоскости относительно плоскости или оси, параллельности оси относительно плоскости); двумя параллельными прямыми (для параллельности прямых в плоскости); прямоугольным параллелепипедом (для осей в пространстве при раздельных допусках параллельности в общей плоскости и перекоса осей); цилиндром (при допуске параллельности осей в пространстве, заданном со знаком ).

а)

б)

в)

Рис. 51. Отклонение от параллельности

Отклонение параллельности проекций осей на общую плоскость, проходящую через базовую ось, называется отклонением от параллельности оси; отклонение от параллельности плоскостей проходящих через оси, если плоскости перпендикулярны к общей плоскости, называется перекосом осей

(рис. 53)

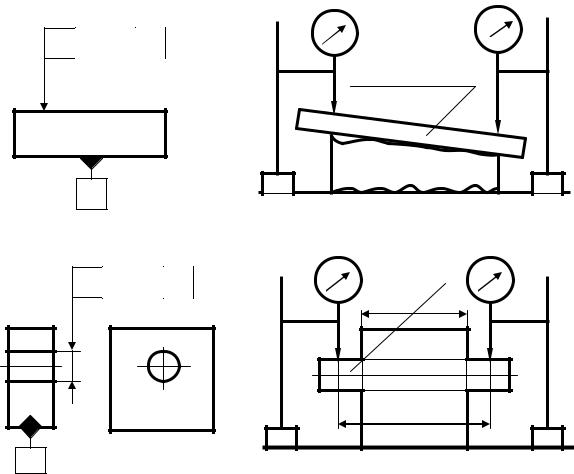

На рис. 52 показано, как измеряется отклонение от параллельности: на рис. 52,а параллельность двух плоскостей; на рис. 51,б параллельность оси и плоскости; на рис. 52,в параллельность двух осей.

а)

М1

М2





// 0,05 А

Прилегающая

плоскость

А









б)





М1

М2





Оправка



//

0,01

В













L1



104















L2



В









Рис. 52. Измерение отклонения от параллельности



























0,2

А

Допуск параллельности















осей отверстий 0,1 мм.





































Допуск перекоса осей



0,1

А

отверстий 0,2 мм.



Базой является ось

отверстия А.

А

Рис. 53 Параллельность и перекос осей отверстий

105

9.3.2. Отклонение и допуск перпендикулярности

Отклонение от перпендикулярности (EPR): отклонение угла между рассматриваемым (нормируемым) элементом и базой от прямого угла (90 ), выраженное в линейных единицах на длине нормируемого участка (рис. 54). Отклонение от перпендикулярности оси относительно плоскости может рассматриваться в плоскости заданного направления.

а)

б)

Рис. 54. Отклонение от перпендикулярности

Допуск перпендикулярности (TPR) – наибольшее допускаемое значение отклонения от перпендикулярности. Поле допуска перпендикулярности это область в пространстве или на плоскости ограниченная: двумя параллельными плоскостями (для перпендикулярности плоскости относительно плоскости или оси, оси относительно оси); двумя параллельными прямыми (для перпендикулярности оси относительно плоскости в заданном направлении); цилиндром (для перпендикулярности оси относительно плоскости, если допуск задан со знаком ); прямоугольным параллелепипедом (для перпендикулярности оси относительно плоскости, если заданы допуски в двух взаимно перпендикулярных направлениях). Ширина или диаметр поля допуска равны допуску перпендикулярности, а элементы, ограничивающие поле допуска, перпендикулярны к базе.

9.3.3. Отклонение и допуск наклона

106

Отклонение наклона (EPN): отклонение угла между рассматриваемым элементом (плоскостью, осью) и базой от номинального угла, выраженное в линейных единицах на длине нормируемого участка.

а)

б)





Рис. 55. Допуск наклона

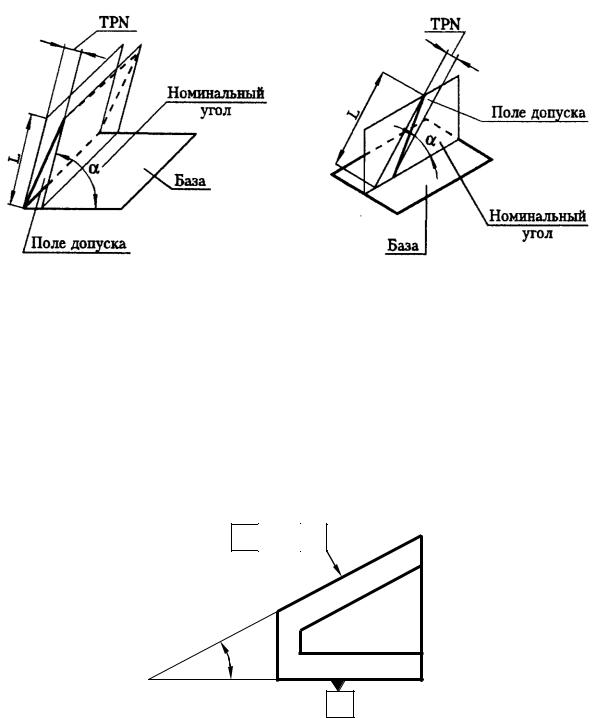

Допуск наклона (TPN) – наибольшее допускаемое отклонение наклона. Поле допуска наклона – это область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску наклона, и расположенными под номинальным углом к базе (рис. 55).

Пример обозначения на чертежах допуска наклона приведен на рис. 56.



0,06

А

30









А

Рис. 56. Обозначение допуска наклона

107

9.3.4. Отклонение от соосности и допуск соосности

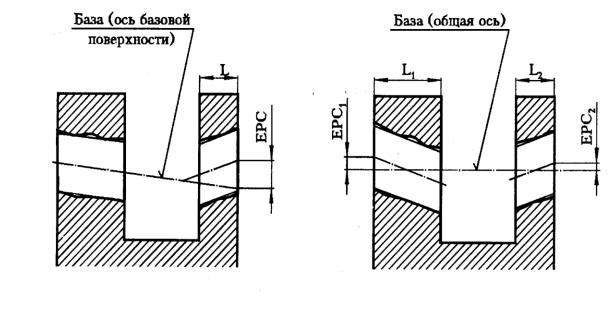

Отклонение от соосности (EPC): наибольшее расстояние между осью рассматриваемой поверхности вращения и базой (осью базовой поверхности или общей осью двух или нескольких поверхностей) на длине нормируемого участка (рис. 57).

Различают отклонение от соосности относительно оси базовой поверхности (рис. 57,а) и отклонение от соосности относительно общей оси (рис. 57,б).

а)

б)





Рис. 57. Отклонение от соосности

Отклонение от соосности относительно оси базовой поверхности – это наибольшее расстояние между осью рассматриваемой поверхности вращения и осью базовой поверхности на длине нормируемого участка.

Отклонение от соосности относительно общей оси – это наибольшее расстояние (ЕРС1 и ЕРС2) между осью рассматриваемой поверхности вращения и общей осью двух или нескольких поверхностей вращения на длине нормируемого участка.

Общая ось – прямая, относительно которой наибольшее отклонение осей нескольких рассматриваемых поверхностей вращения в пределах длин этих поверхностей имеет минимальное значения.

Для двух поверхностей общей осью является прямая проходящая через оси рассматриваемых поверхностей в их средних сечениях.

108

Допуск соосности (TPC): в диаметральном выражении – удвоенное наибольшее допускаемое значение отклонения от соосности, в радиусном выражении – наибольшее допускаемое значение отклонения от соосности. Поле допуска соосности это область в пространстве, ограниченная цилиндром, диаметр которого равен допуску соосности в диаметральном выражении или удвоенному допуску соосности в радиусном выражении, а ось совпадает с базовой осью.

9.3.5. Отклонение и допуск симметричности

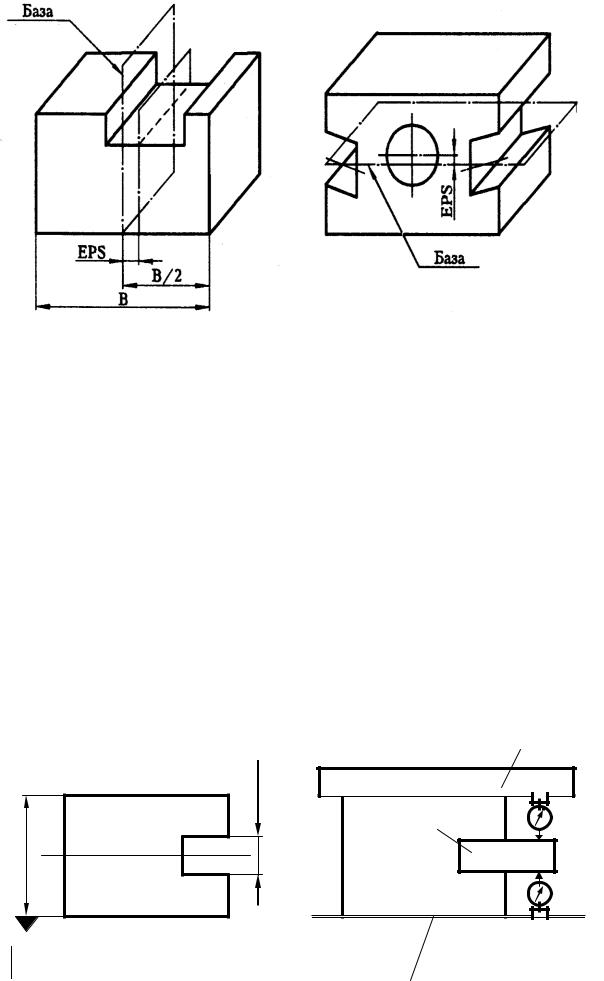

Отклонение от симметричности (EPS): наибольшее расстояние между плоскостью симметрии (осью) рассматриваемого элемента (элементов) и базой – плоскостью симметрии базового элемента, осью или общей плоскостью симметрии двух или нескольких элементов в пределах нормируемого участка (рис. 58).

В стандарте рассматривается отклонение от симметричности относительно базового элемента и относительно общей плоскости симметрии.

Отклонение от симметричности относительно базового элемента – это наибольшее расстояние между плоскостью симметрии (осью) рассматриваемого элемента (или элементов) и плоскостью симметрии базового элемента в пределах нормируемого участка (рис. 58а).

Отклонение от симметричности относительно общей плоскости симметрии – это наибольшее расстояние между плоскостью симметрии (осью) рассматриваемого элемента (элементов) и общей плоскостью симметрии двух или нескольких элементов в пределах нормируемого участка (рис. 58,б).

а)

б)



Рис. 58. Отклонение от симметричности

109

Общая плоскость симметрии – плоскость, относительно которой наибольшее отклонение плоскостей симметрии нескольких рассматриваемых элементов в пределах длины этих элементов имеет минимальное значение.

Допуск симметричности (TPS): в диаметральном выражении – удвоенное наибольшее допускаемое значение отклонения от симметричности, в радиусном выражении – наибольшее допускаемое значение отклонения от симметричности. Поле допуска симметричности это область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску симметричности в диаметральном выражении или удвоенному допуску симметричности в радиусном выражении, и симметричными относительно базовой плоскости симметрии (базовой оси).

На рис. 59 показано, как обозначается допуск симметричности на чертеже, и измеряется отклонение от симметричности.











Т 0,05

А



Прилегающая плоскость



























































Оправка











110А



Базовая плоскость
