Міністерство освіти і науки України

Запорізький національний технічний університет

Факультет інформатики та обчислювальної техніки

МЕТОДИЧНІ ВКАЗІВКИ

до виконання лабораторних робіт

“Основи роботи у математичному редакторі MathCad”,

“Побудова схем алгоритмів”

з дисципліни

“ОРГАНІЗАЦІЯ ФУНКЦІОНУВАННЯ КОМП”ЮТЕРІВ”

для студентів спеціальностей

6.091501 ”Комп’ютерні системи та мережі” та

6.091503 “Спеціалізовані комп'ютерні системи “

всіх форм навчання.

2010

Методичні вказівки до виконання лабораторних робіт “Основи роботи у математичному редакторі MathCad”, “Побудова схем алгоритмів” з дисципліни “Організація функціонування комп’ютерів” для студентів спеціальностей 6.091501 ”Комп’ютерні системи та мережі” та 6.091503 “Спеціалізовані комп'ютерні системи” всіх форм навчання. /Укл. Т.О.Паромова, О.В.Зелік - Запоріжжя: ЗНТУ, 2010.- 54 с.

Укладачі: Т.О.Паромова, ст.викладач,

О.В.Зелік

Рецензент: Р.К. Кудерметов, доцент, к.т.н.

Відповідальний

за випуск: Т.О. Паромова

Затверджено

на засіданні кафедри

“Комп’ютерні системи

та мережі”

Протокол № 6

від “ 19 ”березеня 2010р.

ЗМІСТ

Лабораторна робота № 1 6

1.1 Загальні відомості 6

1.1.1 Вікно програми Mathcad 6

1.1.2 Введення та редагування формул 7

1.1.3 Оператори 8

1.1.4 Функції 11

1.1.4.1 Визначення функції користувача 12

1.1.4.2 Виведення числового значення функцій 12

1.1.4.3 Повторні обчислення 13

1.1.4.4 Визначення дискретної змінної 13

1.1.4.5 Використання дискретної змінної у функціях 14

1.1.5 Побудова графіків 15

1.1.6 Матричні обчислення 16

1.1.6.1 Створення вектору або матриці 16

1.1.6.2 Створення матричної змінної 17

1.1.6.3 Обчислення з матрицями 18

1.1.7 Обчислення сум та добутків 19

1.1.8 Використання комплексних чисел 21

1.1.9 Розв’язання рівнянь 21

1.1.9.1 Розв’язання систем рівнянь 23

1.1.10 Аналітичні обчислення 26

1.2ЛАБОРАТОРНЕ ЗАВДАННЯ 27

1.3 ЗМІСТ ЗВІТУ 39

1.4 КОНТРОЛЬНІ ПИТАННЯ 40

1.5 Рекомендована література 42

Лабораторна робота № 2 43

2.1 ЗАГАЛЬНІ ВІДОМОСТІ 43

2.1.1 Види алгоритмів 43

2.1.2 Побудова алгоритмів у графічному редакторі 46

VISIO 2002 46

2.1.2.1 Створення схем алгоритмів 46

2.1.3 Побудова алгоритмів у тестовому редакторі WORD 48

2.2 ЛАБОРАТОРНЕ ЗАВДАННЯ 50

2.2.1 Розробка лінійного алгоритму 50

2.2.2 Розробка розгалуженого алгоритму 52

2.2.3 Розробка циклічного алгоритму 54

2.3 ЗМІСТ ЗВІТУ 55

2.4 Рекомендована література 55

Лабораторна робота № 1

“Основи роботи у математичному редакторі MathCad”

Мета роботи – освоїти основні прийоми роботи у математичному редакторі MathCad

1.1 Загальні відомості

1.1.1 Вікно програми Mathcad

Вікно програми Mathcadє звичайним вікномWindowsдодатка, тобто воно має всі звичайні елементи. Всі прийоми роботи з вікнами, відкриття документів, збереження їх на диску не відрізняються від загальних прийомів роботи у будь-якому додаткуWindows.

Особливістю вікна програми є наявність спеціальних панелей інструментів, які містять команди для виконання математичних розрахунків.

На відміну від звичайних додатків Windows у програмі Mathcad керування панелями інструментів здійснюється тільки за допомогою команд меню View.

Панель інструментів Стандартнаямістить кнопки звичайних команд (створення, збереження, відкриття існуючого документу, попереднього перегляду, перевірки орфографії та кнопки буферу обміну). На ній додатково розташовані наступні кнопки.

Панель інструментівФорматированиемістить команди форматування тексту, які використовуються у всіх текстових редакторах.

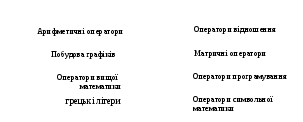

У програмі передбачені плаваючі панелі інструментів, які називаються палітрами та містять заготовки-шаблони математичних знаків. Вони викликаються за допомогою відповідних кнопок панелі інструментів Математика.

Кнопки виклику математичних операцій

На робочому листі Mathcadрозміщуються об'єкти програми: числа, формули, текст, графіки, матриці тощо. Кожен об'єкт розміщується у прямокутній області. Для редагування об'єкту треба його позначитизробити щиголь лівою кнопкою миші по змісту об'єкту. З об'єктами можна виконувати всі файлові операції, при цьому можна користуватись буфером обміну. На відміну від обчислювальних областей,які позначаються прямокутовою рамкою текстові області мають прямокутову рамку з маркерами.
