3. Прямые и плоскости общего и частного положения относительно плоскостей проекций
3.1. Прямые общего положения
Прямые общего положения наклонены ко всем плоскостям проекций и пересекают их. Точки пересечения прямой с плоскостями проекций называются следами прямой. Иногда бывает необходимо их определять. Пусть на чертеже дана прямая а, определим ее следы (рис. 3.1).
Чтобы определить точку пересечения прямой с горизонтальной плоскостью проекций – горизонтальный след, надо продолжить фронтальную проекцию прямой аαдо пересечения с осьюX, провести перпендикуляр к оси X, продолжить горизонтальную проекцию прямой а1до пересечения с перпендикуляром. Горизонтальный след обозначается буквой Н. Необходимо обратить внимание на то, что сама точка Н присутствует на чертеже, так какZ= 0, т. е. точка принадлежит плоскости П1.
Чтобы определить фронтальный следF, надо продолжить горизонтальную проекцию прямой до пересечения с осью X, провести перпендикуляр к оси X, продолжить фронтальную проекцию прямой до пересечения с перпендикуляром. ТочкаFтакже присутствует на чертеже и совпадает со своей фронтальной проекцией, так как координатаY= 0.
3.2. Прямые частного положения
Прямые частного положения расположены параллельно плоскостям проекций или перпендикулярно им.

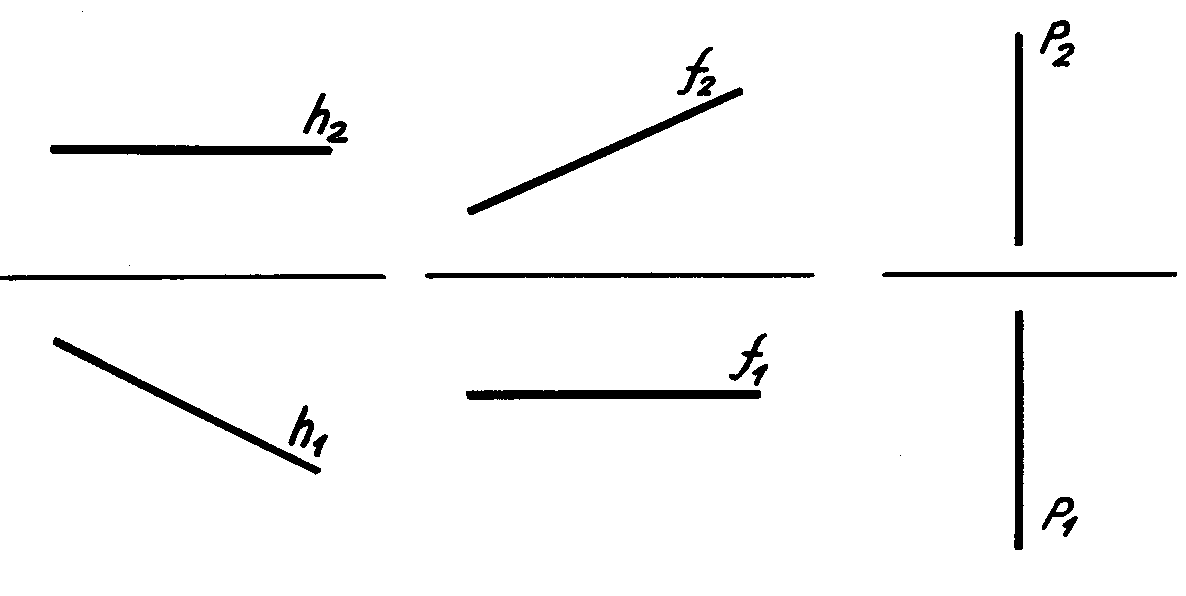

Прямые, параллельные плоскостям проекций П1, П2, П3, называются горизонталью (h), фронталью (f) и профильной прямой (p) (рис. 3.2).
а б в
Рис. 3.2

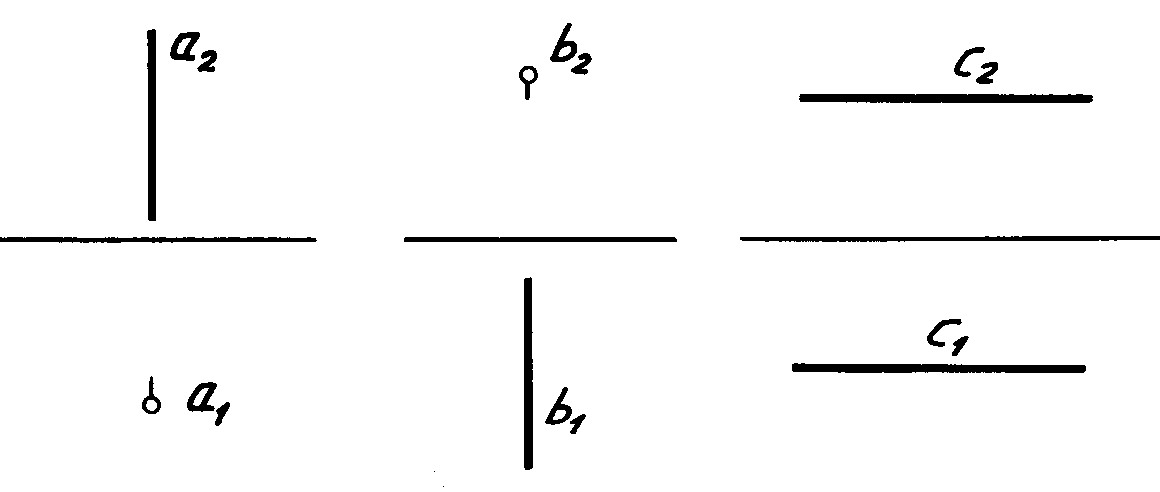

Прямые, перпендикулярные плоскости проекций П1, П2, П3, называются горизонтально (а), фронтально (б) и профильно (в) проецирующими (рис. 3.3).
а б в
Рис. 3.3
3.3. Плоскости общего положения
Плоскости общего положения наклонены ко всем плоскостям проекций и пересекают их. Линии пересечения плоскости с плоскостями проекции называются следами. Часто плоскость задают следами. Чтобы перейти к заданию плоскости следами, необходимо определить следы двух прямых, лежащих в этой плоскости. Пусть дана плоскость треугольником АВС. Определим следы этой плоскости (рис. 3.4).
Сначала определим фронтальный след плоскости. Для этого построим фронтальные следы двух сторон треугольника – АВ и ВС. Через полученные точки FиF' проводим фронтальный след плоскостиf 0до пересечения с осьюXи получаем точку схода следовS, из которой пойдет и горизонтальный след плоскости. Для этого построения достаточно определить горизонтальный след одной какой-либо прямой (например, АС). Тогда черезSиHпроводимh0– горизонтальный след плоскости. След плоскости можно строить, проводя его через один след какой-то прямой параллельно направлению линии уровня (горизонтали или фронтали), так как горизонталь и фронталь – это линии, параллельные горизонтальному и фронтальному следам плоскости соответственно.
3.4. Плоскости частного положения
Плоскости частного положения расположены параллельно плоскостям проекции или перпендикулярны им.

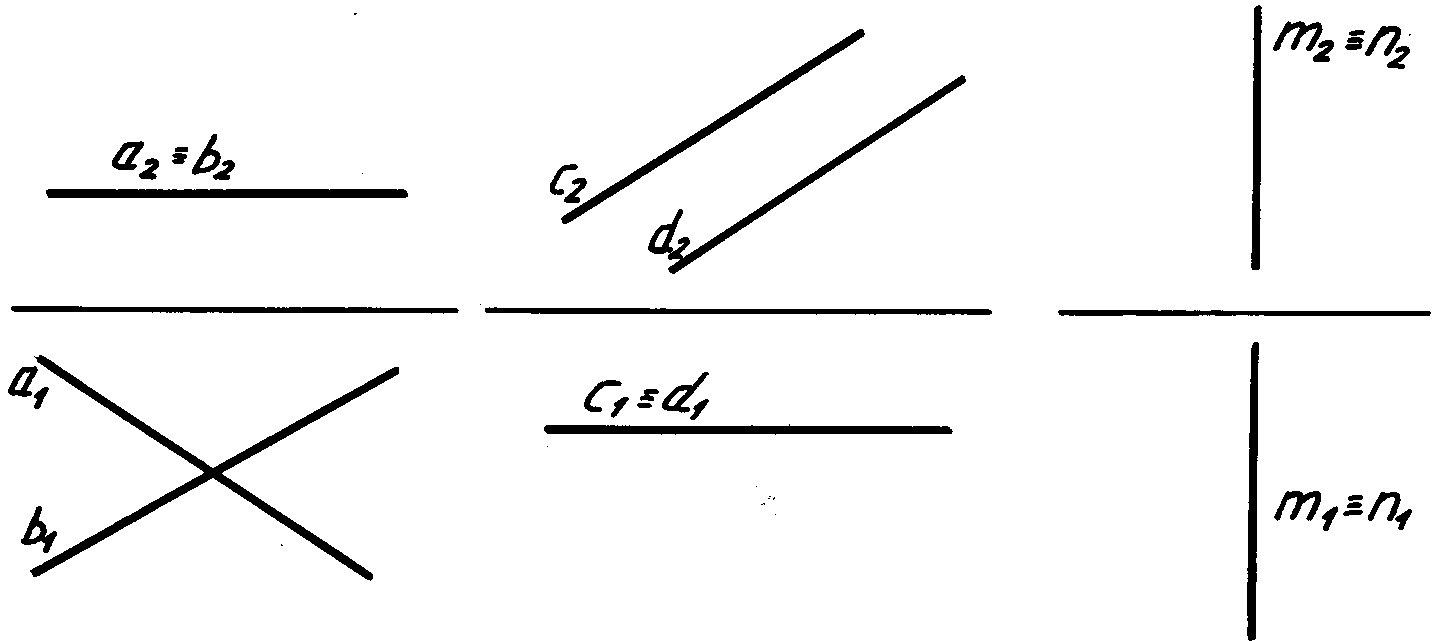

Плоскости, параллельные плоскостям проекций П1, П2, П3, называют плоскостями горизонтального (а), фронтального (б) и профильного (в) уровня (рис. 3.5).
а б в
Рис. 3.5

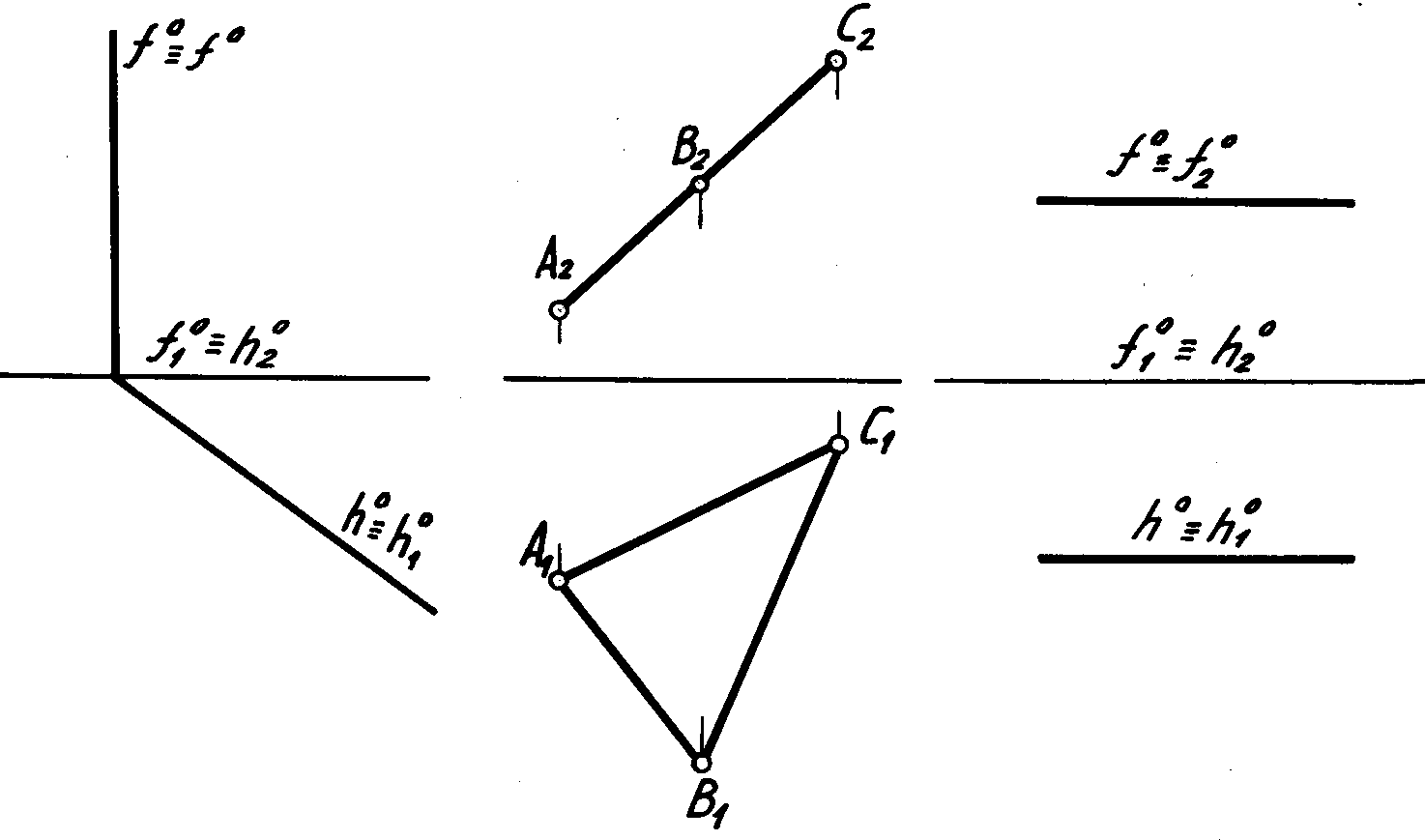

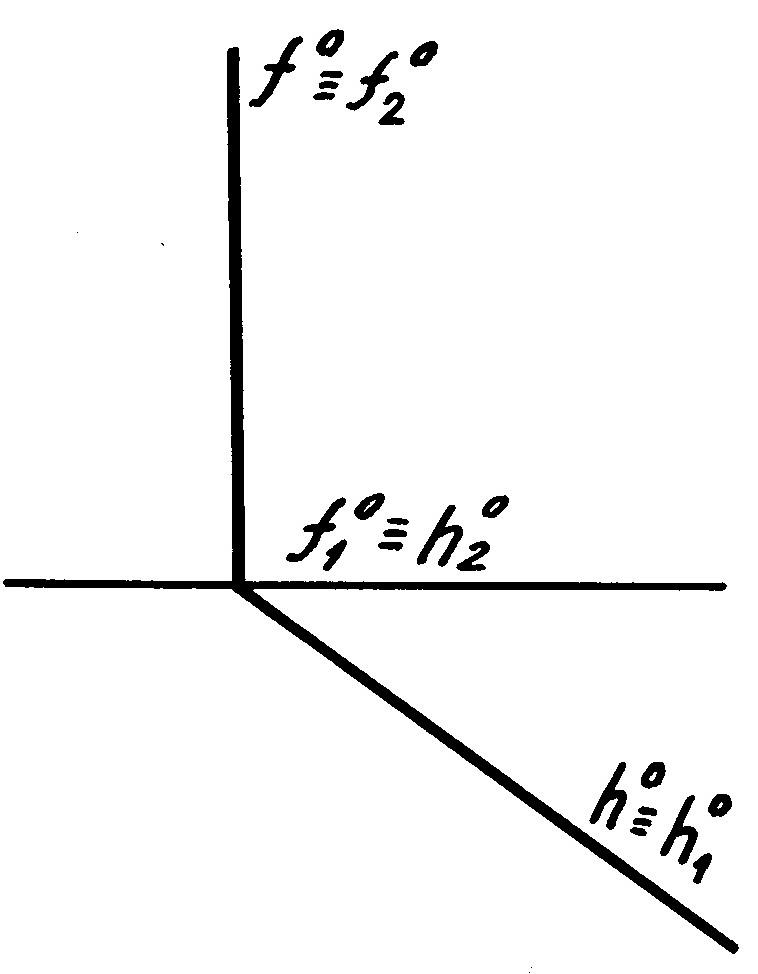

Плоскости, перпендикулярные плоскости проекций П1, П2, П3, называются горизонтально (а), фронтально (б) и профильно (в) проецирующими соответственно (рис. 3.6).
а б в
Рис. 3.6
ОСНОВНЫЕ ПОЗИЦИОННЫЕ ЗАДАЧИ
В начертательной геометрии часто возникает необходимость решать практические задачи, связанные с определением взаимного расположения геометрических элементов относительно друг друга, например, нужно определить принадлежность элементов, параллельность, пересечение и т. д. Такие задачи называются позиционными, а решение их основано на свойствах ортогонального проецирования. Рассмотрим решение названных задач в последовательности от простых элементов к сложным, т. е. от точек – к прямым и плоскостям.
