втором β ~ 0.99 соответствует минимуму ионизационных потерь, где все частицы имеют практически одинаковые dEdx . Отсюда

следует вывод, что наиболее подходящим радиатором, заполняющим объем между сферами R и 2R, является газ. Но как уже отмечалось выше, выход фотонов в газовых радиаторах на 1 см пробега частицы в видимой области чрезвычайно мал (0,1–1 фотон/см для области 350-500 нм). Это вынуждает сдвигать области регистрации фотонов в ближайший ультрафиолет, где выход фотонов может быть в несколько раз больше, хотя все же остается очень малым. Увеличение общего числа фотонов растет с длиной трека, поэтому RICH — довольно громоздкое сооружение с длиной радиатора, достигающей 1 м и более, и все же число зарегистрированных тем или иным способом фотонов составляет порядка десятка и менее.

Разрешение RICH детектора по импульсу определяется простым выражением: σββ = tg θ σNθ , где θ — угол черенковского излучения,

N — число зарегистрированных фотоэлектронов в кольце. Принимая средний угол черенковского излучения в газе

θ ~ 2,5°, tg θ = 0,04 , N ~ 10 , получим: σββ ≈ 0,01 σθ ,

где σθ определяется позиционным разрешением детектора. Полагая, что σx,y ~ 0,2 мм (среднее значение для газовой пропорциональной камеры со стриповым съемом информации) запишем, что

величина даже для весьма средних параметров детектора. Обратим внимание, что выше в неявном виде было принято, что

основным детектирующим прибором черенковских фотонов является газовая многопроволочная микростриповая или микропэдовая камера, расположенная на сфере радиусом R. Фактически нет никакой необходимости делать камеру сферичной, возникающие иска-

340

жения, вызванные несферичностью, можно учесть при обработке данных.

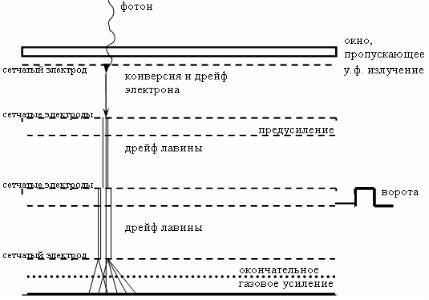

Один из простых вариантов такой газонаполненной камеры приведен на рис. 10.19.

Ультрафиолетовое черенковское излучение, проходя через прозрачное к этому излучению окно, попадает в конверсионный газовый объем, где происходит фотоионизация газа.

Это — самый важный этап работы камеры. Дело в том, что обычные газы, применяемые для работы в пропорциональных камерах имеют потенциал ионизации 13–15 эВ, что значительно выше границы ближнего ультрафиолета.

Поэтому к обычному газу-наполнителю (гелию, аргону, метану и т.п.) добавляется специальная добавка с гораздо более низким потенциалом ионизации. Применение в настоящее время нашли две добавки: тетракис-диметил-амино-этилен (TMAE) с потенциалом ионизации 5,6 эВ и триэтиламин (ТЕА) с потенциалом ионизации 7,45 эВ.

Рис. 10.19. Схема многопроволочной камеры для регистрации фотонов RICH

341

Благодаря наличию в газовом объеме той или иной добавки в газовой области, непосредственно примыкающей к окну, происходит фотопоглощение черенковского фотона и рождается свободный электрон, дрейфующий вниз в область предварительного усиления с небольшим коэффициентом усиления порядка нескольких десятков.

Усиленная электронная лавина дрейфует далее, попадая в область ворот, где она может быть либо пропущена в следующий дрейфовый объем, либо остановлена (заперта по внешней команде), если этого требует логика эксперимента.

Пропущенная лавина, пройдя через еще одну дрейфовую область, попадает в область ударной ионизации — в многопроволочную пропорциональную камеру с двумя сетчатыми катодами. Сфера светящейся газовой области от образовавшейся электронноионной лавины вокруг проволочки считывается с помощью усилителей изображения и приборов с зарядовой связью, образуя двухмерное изображение светящейся точки.

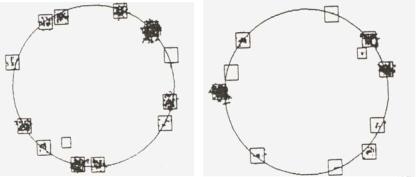

Ниже приводится примеры таких изображений. Видно, что черенковское кольцо проведено через ограниченное ( 10) точек, что достаточно для восстановления радиуса и центра кольца. Обращает на себя внимание, что для проведения окружности требуется всего три точки, однако на практике с учетом неизбежных фоновых событии для надежной идентификации требуется порядка 10 точек.

Рис. 10.20. Примеры регистрации колец черенковского излучения с помощью камеры, приведенной на рис 10.19. Квадратами показаны области, где наблюдались электронно-фотонные лавины регистрируемой мощности

342

Ближнефокусные RICH. Термин «ближнефокусные» — это попытка перевести английский термин «close proximity», фактически же в конструкции этих RICH вообще нет никакого фокуса, поскольку отсутствует фокусирующий элемент — зеркало. Это сильно упрощает конструкцию ближнефокусных RICH.

Принцип работы такого прибора чрезвычайно прост. Частица, проходя через радиатор с коэффициентом преломления n >1 , излучает конус света под углом θ к направлению своего движения. Поскольку излучение возможно из любой точки траектории, на нижней поверхности радиатора образуется световое пятно радиусом h tg θ, где h — толщина радиатора (рис. 10.21).

Обычно толщина радиатора невелика — около 1 см. Для частиц с импульсом 1-5 ГэВ/с (типичный рабочий диапазон ближнефокусных RICH) следует, что радиатор должен быть твердым или жидким, т. е. иметь коэффициент преломления n1 >1,2 .

Конус света, выходя из радиатора в газовый объем, испытывает

душном зазоре образуется коническая поверхность конечной толщины.

Типичные цифры, например для ближнефокусного RICH проекта ALICE таковы: радиатор — жидкость С6F14, прозрачная в далеком ультрафиолете λ ≤ 200 нм и коэффициентом преломления 1,2. Толщина радиатора 10 мм. Воздушный зазор отделяет от жидкости (кюветы с жидкостью) тонкое кварцевое стекло, также прозрачное в далеком ультрафиолете. Ширина воздушного зазора 103 мм. При этом частицы с β ≈1 образуют на поверхности радиатора пятно

света радиусом порядка 5 мм. Изображение этого пятна на дне камеры имеет средний радиус около 145 мм при той же исходной ширине 5 мм. Таким образом, на дне камеры образуется изображение кольца конечной ширины, причем эта ширина составляет всего3% от радиуса кольца. При достаточном количестве фотонов, зарегистрированных на дне камеры, точность локализации центра

кольца возрастает как Nфотонов , и, таким образом, некоторая «раз-

343

мытость» изображения не сказывается на разрешении детектора

Δββ .

hрадиатор

θθ

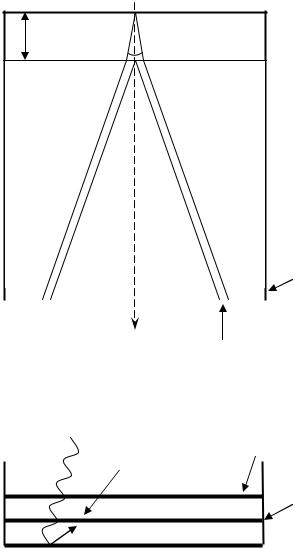

Pис. 10.21. Конструкция ближнефокусного RICH

344

Эта конструкция обладает еще одним полезным свойством. Нетрудно убедиться в том, что для треков частиц, падающих наклонно к плоскости радиатора, на дне прибора получаются изображения в виде конических сечений (для небольших углов — это эллипсы).

Главная «изюминка» этой простой по сравнению с зеркальными RICH конструкции состоит в способе регистрации и определении координат отдельных фотонов, попадающих на дно камеры.

Фактически дно камеры представляет собой многопроволочную пэдовую камеру. Изюминка, собственно, состоит в том, что пэды катода покрыты тонким слоем CsI. Примерно в 1990 г. было обнаружено, что тонкие пленки CsI обладают очень высоким квантовым выходом (внешним фотоэффектом) в области длин волн 150– 200 нм, причем этот высокий квантовый выход сохраняется не только в вакууме, но также и в газовой, и даже в жидкой среде, окружающей пленку CsI. Таким образом, если покрыть пэды многопроволочной камеры тонким слоем CsI, то фотон, попав на поверхность пэда выбьет из него (с некоторой вероятностью) электрон.

Квантовый выход CsI начинает отличаться от нуля при 210 нм, и при 150 нм имеет значение около 45%. Это обстоятельство, собственно, и диктует выбор рабочего вещества и остальных конструктивных элементов камеры: радиатор должен излучать в этой области и быть в ней прозрачной, кварцевое стекло и газовая среда также должны быть прозрачны в указанной области длин волн.

Если все условия соблюдены, то выбитый из CsI в газовую среду электрон будет подхвачен электрическим полем ближайшей анодной нити и вызовет локальный газовый разряд. По номеру сработавшего пэда определяются координаты x и y фотона с точностью до размера пэда. Прибор подобного типа разработан и создан для проекта ALICE по поиску кварк-глюонной плазмы в ЦЕРНе. Он позволяет разделять пионы, каоны и протоны с импульсами от 1 до 5 ГэВ/с.

345

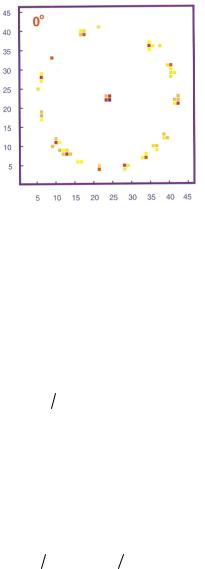

Пример регистрации частицы с помощью такого детектора приведен на рис. 10.22.

Номер пэда по оси OY

Номер пэда по оси OX

Рис. 10.22. Пример регистрации частицы RICH детектора ALICE

10.6. Электромагнитные и адронные калориметры

Как уже отмечалось в первом разделе, электроны теряют свою энергию не только через ионизационные потери, но также и путем радиационного торможения. Сечение радиационного торможения практически не зависит от энергии электронов. Поэтому удельные радиационные потери можно записать в следующем виде:

где N — число атомов в единице объема среды, Е — энергия электрона, σрад — сечение радиационного торможения, σрад = const при

E > Eкр .

Радиационные потери энергии электронов растут с увеличением их энергии. Поэтому, при некоторой энергии Eкр , называемой кри-

тической энергией:

346

При E < Eкр , (dEdx)ион > (dEdx)рад , и наоборот при E > Eкр (dEdx)рад > (dEdx)ион . При E >> Eкр радиационные потери становятся существенно выше ионизационных. Приблизительно, Eкр = 800Z МэВ, и таким образом, чем больше заряд вещества Z,

тем меньше критическая энергия.

При движении частицы через среду ее энергия убывает по закону:

E = E0 exp(−xNσрад ) или E = E0 exp(−x X R ), (10.53)

где X R =1Nσрад — так называемая радиационная длина, физиче-

ский смысл которой очевиден из данного уравнения.

В первом приближении X R ~ 1Z , где Z — заряд вещества.

Значения критических энергий и радиационных длин для некоторых практически важных веществ приведены в таблице 10.8.

На одной радиационной длине частица теряет около половины своей энергии, причем в основном, в силу статистической природы

347

процесса, эта энергия теряется в виде излучения одного электромагнитного кванта (гамма-кванта) с энергией, примерно равной половине энергии частицы. Этот тормозной квант излучается под малым углом по отношению к направлению движения частицы. При больших энергиях основным процессом взаимодействия гам- ма-квантов с веществом является рождение электрон-позитронных пар. Каждая из двух рожденных частиц уносит в среднем половину энергии γ-кванта и, в свою очередь, если энергия частиц все еще остается выше критической, испускает тормозной гамма-квант. Сечение рождения пар при больших энергиях γ-квантов также постоянно и связано с сечением тормозного излучения простым соотношением:

Таким образом, в среде при больших энергиях падающей частицы Eчаст >> Eкр возникает электромагнитный каскад (ливень), со-

стоящий из тормозных гамма-квантов, электронов и позитронов. Число частиц в ливне растет экспоненциально по мере развития ливня до тех пор, пока энергия вторичных электронов и позитронов остается больше Eкр . Когда их энергия падет до значения (в сред-

нем) меньше Eкр , ливень затухает. Глубина вещества, на которой

число частиц в ливне достигает максимального значения, определяется выражением:

где tmax — глубина в числе радиационных длин, +0,5 — если ливень начинается с гамма-кванта, −0,5 — если ливень начинается с

электрона.

Заметим, что в электромагнитном ливне в конечном итоге вся первоначальная энергия частицы преобразуется в ионизационные потери и, таким образом, легко поддается измерению.

Электромагнитным калориметром называется прибор (детектор), в котором энергия регистрируемой частицы полностью преобразуется в электромагнитный ливень и измеряется тем или иным способом.

348

Любой калориметр рассчитывается на конкретное максимальное значение энергии регистрируемой частицы исходя из условий эксперимента. Поскольку процесс развития ливня есть процесс статистический, то обычно размеры калориметра рассчитываются таким образом, чтобы в нем поглощалось не менее 95 или 98% первоначальной энергии по формуле:

где t — размер калориметра в радиационных длинах. Электромагнитный ливень развивается не только в продольном,

но и в поперечном направлении, в основном из-за многократного рассеяния электронов. При этом 95% ливня содержится в цилиндре

мольеровский радиус, Eкр — критическая энергия в МэВ.

В районе tmax практически весь ливень сосредоточен в цилиндре, радиус которого ρm ~ X R , но в конце каскада за счет интенсив-

ного рассеяния электронов сравнительно небольших энергий он расширяется таким образом, что примерно 95% каскада содержится в цилиндре, радиус которого 2ρm .

Важнейшей характеристикой калориметра является его энергетическое разрешение. Последнее определяется не столько флуктуациями ионизационных потерь, сколько флуктуациями развития самого электромагнитного ливня. В общем виде энергетическое разрешение имеет вид:

где коэффициент А сильно зависит от конструкции калориметра и применяемого рабочего вещества.

Конструктивно электромагнитные калориметры делят на гомогенные и гетерогенные. И те, и другие, в свою очередь могут быть обычными (монолитными) или ячеистыми (sampling).

В гомогенных калориметрах рабочее вещество детектора однородно. В качестве рабочего вещества обычно применяют или сцинтилляторы, или черенковские радиаторы. Среди сцинтилляторов

349
