Для создания графического элемента с реакцией Ползунок необходимо:
1. Поместите на мнемосхему графический элемент, который будет выполнять роль
ползунка. Задайте ему необходимую форму и размер
2.Поместите на мнемосхему графический элемент Вспомогательная линия. По этой линии будет перемещаться ползунок. Линия видна только в режиме разработки
3.Добавьте реакцию Ползунок (добавьте реакцию)
4.В свойстве Путь укажите имя элемента Вспомогательная линия
5.В свойстве Привязка укажите аргумент для чтения/записи значений ползунка
6.Установите свойство Шкала (значения Прямая/Обратная). Свойство устанавливает на каком конце вспомогательной линии ползунок будет принимать минимальное значение;
7.В свойстве Минимальное значение установите минимальное значение ползунка в крайнем положении
8.В свойстве Максимальное значение установите максимальное значение ползунка в крайнем положении.
6.4Изменение свойств примитивов с помощью реакций и анимаций
Свойства примитивов можно изменять с помощью реакций Присвоить значение и Скрипт, а также с помощью анимации Простое преобразование. Рассмотрим изменение некоторых свойств.
6.4.1Видимость/мигание
Свойство Видимость/мигание задается с помощью числовых констант. Описание констант находится в перечислении VisibleXParam.
Динамическая визуализация данных 187
Название |
Значение |
Описание |
|
|
|
None |
0 |
Примитив не видим |
|
|
|
Phase1 |
8 |
Примитив виден во время первой фазы |
|
|
|
Phase2 |
4 |
Примитив виден во время второй фазы |
|
|
|
Phase3 |
2 |
Примитив виден во время третьей фазы |
|
|
|
Phase4 |
1 |
Примитив виден во время четвертой |
|
|
фазы |
FastBlink |
Phase1 | Phase3 |
Быстрое мигание |
|
|
|
Blink |
Phase1 |
Мигание |
|
|
|
Always |
Phase1 | Phase2 | Phase3 | Phase4 |
Примитив виден постоянно |
|
|
|
ПРИМЕР
Для примера заставим с помощью реакции мигать прямоугольник. Пусть по нажатию левой кнопки мыши прямоугольник будет мигать, по нажатию правой кнопки мыши прямоугольник перестанет мигать.

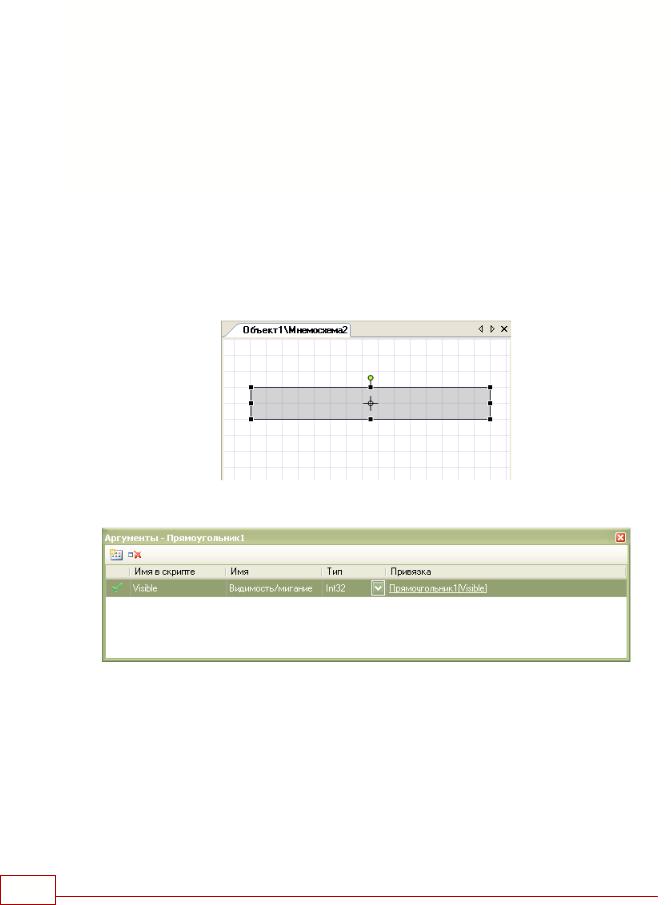

На мнемосхему помещаем прямоугольник.
В окно аргументов перетаскиваем свойство "Видимость/мигание".
Прямоугольнику назначаем две реакции. Реакция на нажатие правой кнопки мыши - прямоугольник виден всегда.
188 DataRate
Реакция на нажатие левой кнопки мыши - прямоугольник виден только во время первой фазы. Это создает эффект редкого мигания.
Из рисунков видно, что константы можно задавать как по имени, так и числовым значением.
Динамическая визуализация данных 189
6.4.2Цвет
Свойство Цвет задается с помощью объекта Color.
Объект Color имеет несколько предопределенных констант для задания цвета, а также может задавать цвет с помощью значений RGB (красный, зеленый, синий).
ПРИМЕР
Для примера будем изменять цвет овала. Путь по щелчку правой кнопкой мыши овал будет становиться зеленым, а по щелчку левой кнопкой мыши - красным.
На мнемосхему помещаем овал.
В окно аргументов перетаскиваем свойство "Цвет линии".
Создаем две реакции. Нажатие левой кнопки мыши - реакция "Присвоить значение" - меняем цвет линии на красный.
190 DataRate
