ВВЕДЕНИЕ

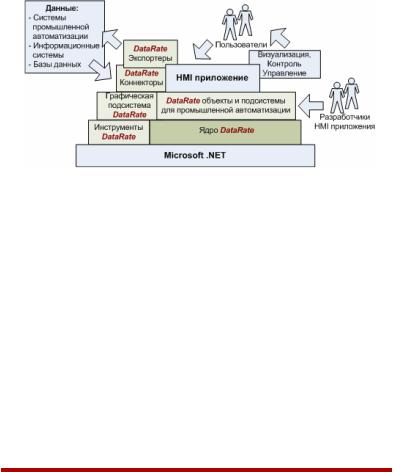

DataRate предоставляет разработчику приложений человеко-машинного интерфейса (HMI-Human Machine Interface) совокупность хорошо знакомых ему объектов мира промышленной автоматизации и возможность описания взаимодействия между создаваемой системой и ее окружением.
DataRate – это:
Интегрированная среда разработки
•Легкое освоение и быстрая разработка
•Объектная модель
•Повторное использование объектов
•Встроенный механизм верификации проекта
Динамическая визуализация данных
•Анимация любого свойства графического примитива
•Визуально настраиваемые алгоритмы анимации
•С#-скрипты для обработки и визуализации данных
•Библиотеки шаблонов и скриптов
•Динамика примитивов управляемая событиями
DataRate |
5 |
DataRate – это также:
Создание HMI-приложений промышленной автоматизации
•Клиент-серверная модель
•Управление через Web-клиента
•Защита от несанкционированного доступа
•Специализированные объекты – тег, тренд, протокол событий и другие
•Ведение тренда для любого входа или выхода объекта
•База данных трендов
•Подсистема событий и тревог
•Пользовательские функции на С#.
Экспорт\импорт данных
•Источники данных – УСО, информационные системы, базы данных
•ОРС-коннектор (обмен информацией с OPC серверами)
•Одновременное подключение до 16 ОРС-серверов
•Экспорт в формате XML или CSV
•Обмен с базами данных.
Базовая платформа
Microsoft .NET – гибкость, производительность, надежность и безопасность.
Добро пожаловать в мир DataRate!
6 |
DataRate |
ИНСТАЛЛЯЦИЯ И НАЧАЛО РАБОТЫ
Пользователь должен иметь права Администратора!
Для установки DataRate запустите <CD_drive>:\DataRate\Install\Setup.exe
Если на Вашей машине не установлен Microsoft .NET Framework 2.0 и русский языковой пакет, то инсталлятор предложит установить эти компоненты. Для установки необходимо нажать в появившемся диалоговом окне кнопку Принимаю.

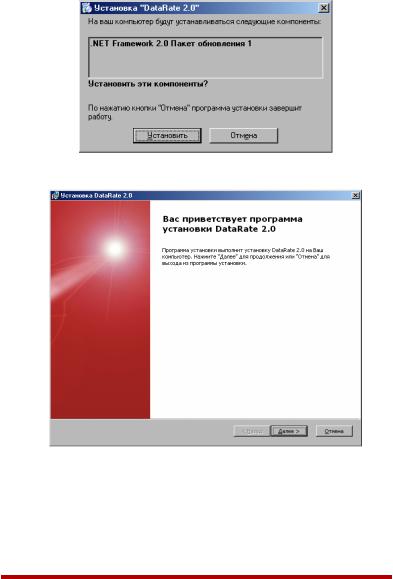

Если на Вашей машине не установлен пакет обновления (service pack) 1 для Microsoft.NET Framework 2.0, инсталлятор предложит его установить. Для выполнения установки в представленном ниже диалоговом окне необходимо нажать кнопку Установить.
DataRate |
7 |
Затем начнется установка DataRate
Нажмите на кнопку Далее и следуйте указаниям инсталлятора.
Выберите компоненты DataRate для установки на компьютер.
8 |
DataRate |
