11.2.3 Атрибут тега

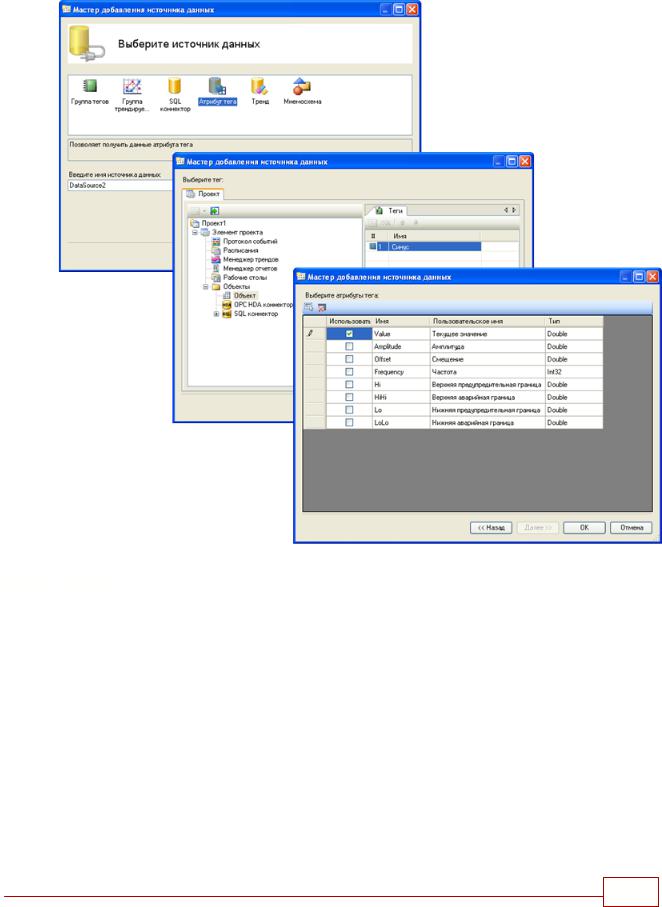

Источник данных Атрибут тега позволяет получить данные от выбранного атрибута тега. Полями такого источника данных будут атрибуты выбранного тега.

СОЗДАНИЕ ИСТОЧНИКА ДАННЫХ

Для создания источника данных Атрибут тега следует:

∙Вызвать Мастер добавления источника данных (Данные для отчета)

∙Выбрать тип источника данных Атрибут тега и задать имя источника и нажать кнопку

Далее

∙В появившейся странице мастера выбрать тег и нажать кнопку Далее

∙Отметить (поставить галочку) необходимые атрибуты тега

∙Нажать на кнопку ОК. В результате в окне Источники данных появиться новый источник данных.

444 DataRate

11.2.4 Тренд

Источник данных Тренд позволяет получить данные от выбранного атрибута трендируемого тега.

Полями такого источника данных будут атрибуты выбранного тега

СОЗДАНИЕ ИСТОЧНИКА ДАННЫХ

Для создания источника данных Тренд следует:

∙Вызвать Мастер добавления источника данных (Данные для отчета)

∙Выбрать тип источника данных Тренд, задать имя источника и нажать кнопку Далее

∙В появившейся странице мастера выбрать тег и нажать кнопку Далее

∙Добавить в список необходимые атрибуты тега (выбрать можно только трендируемые атрибуты, не помеченные значком ) и нажать кнопку Далее

∙Задать параметры трендирования: начальное время (параметр отчета), тип запроса, глубину тренда и другие

∙Нажать на кнопку ОК. В результате в окне Источники данных появиться новый источник

Модуль отчетов 445

данных.

Страница задания параметров запроса тренда:

446 DataRate

11.2.5 SQL коннектор

Источник данных SQL-коннектор предназначен для получения значений тегов SQL-

коннектора DataRate.

Полями такого источника данных будут колонки таблицы группы SQДL-коннектора.

СОЗДАНИЕ ИСТОЧНИКА ДАННЫХ

Для создания источника данных SQL-коннектор следует:

∙Вызвать Мастер добавления источника данных (Данные для отчета)

∙Выбрать тип источника данных SQL-коннектор и задать имя источника

∙Нажать кнопку Далее

∙В появившейся странице мастера добавить в список необходимые теги

∙Нажать на кнопку ОК. В результате в окне Источники данных появиться новый источник данных.

Модуль отчетов 447
