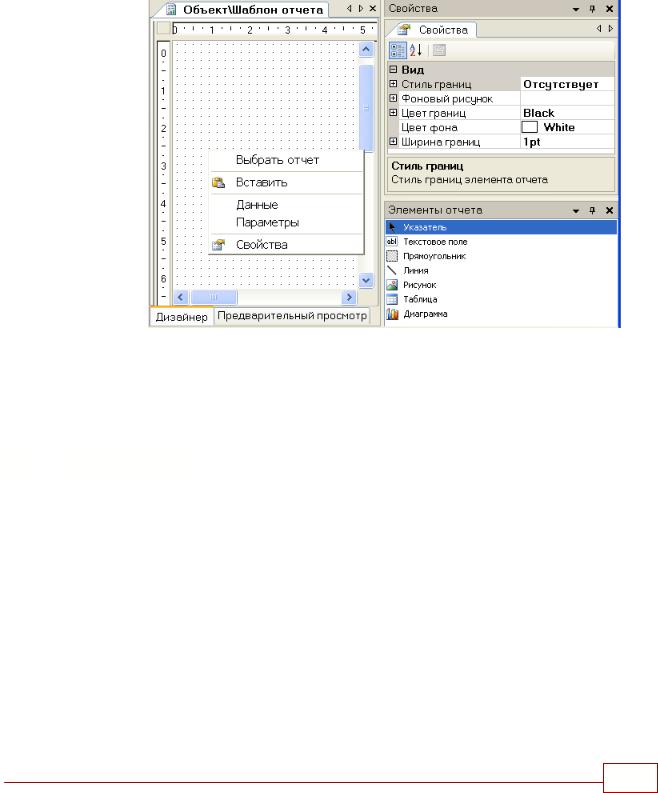

области отчета) содержит пункты меню:
Выбрать отчет |
- отображает параметры страницы, использование коллонтитулов |
Вставить |
и встроенных рисунков в окне свойств |
- копирует в отчет содержимое буфера обмена |
|
Данные |
- открывает окно Источники данных |
Параметры |
- параметры отчета |
Свойства |
- открывает окно свойств. |
СОЗДАНИЕ ОТЧЕТА НА ОСНОВЕ БИБЛИОТЕЧНОГО ШАБЛОНА
Для создания шаблона отчета из библиотечного следует:
∙"Перетащить" шаблон из библиотеки в проект (Библиотека объектов)
∙Внести необходимые дополнения и изменения в шаблон.
11.1.1Параметры отчета
Параметры отчета - это служебные данные, используемые при обработке отчета.
Параметры отчета используются в некоторых источниках данных, напримерТренд и Группа трендируемых тегов, а также могут использоваться в выражениях.

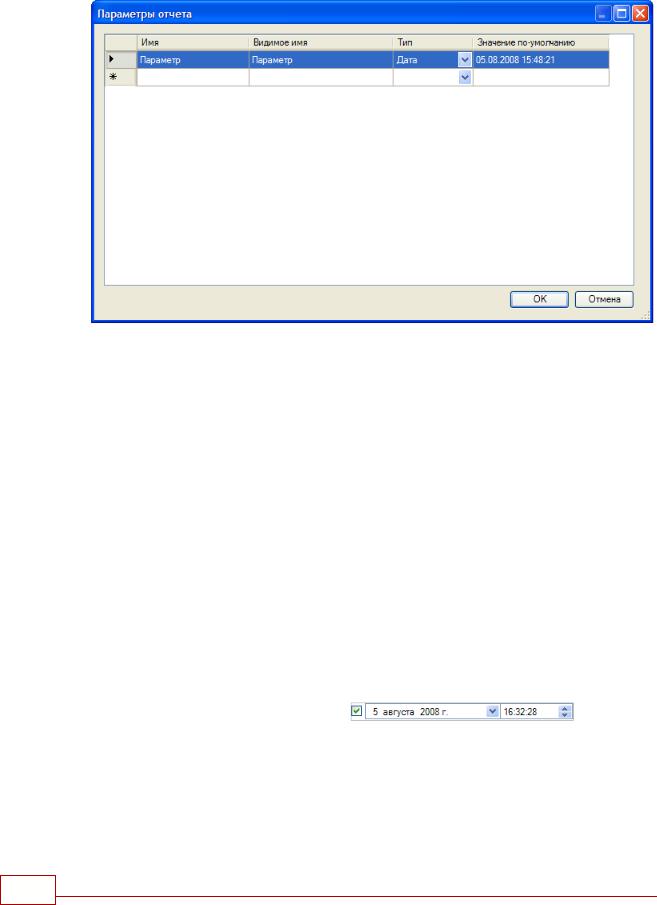

Для задания параметров необходимо:
∙Выбрать шаблон отчета
∙В контекстном меню шаблона отчета выбрать пункт Параметры.
Модуль отчетов 375
СВОЙСТВА
Каждый параметр имеет несколько свойств:
∙ Имя |
- имя для использования в выражениях |
∙ Видимое имя |
- имя для отображения, например, в панели Описание в |
Редакторе выражений |
|
∙ Тип |
- тип параметра (логический, целый, с плавающей точкой, |
строка, дата ) |
|
∙Значение по-умолчанию - предопределенное значение параметра. Пустое поле означает, что значение по умолчанию не задано.
ТИПЫ ПАРАМЕТРОВ
∙ |
Булево |
- данные, которые имеют три значения: Да, Нет , Не задано. |
|
Значение выбирается из выпадающего списка. |
|
∙ |
Целое |
- целое число |
∙ |
С плавающей точкой |
- число с плавающей точкой |
∙ |
Строка |
- строка символов |
∙ Дата |
- дата и время. Если значение не задано, то в качестве даты |
выбирается либо значение из настроек источника данных, либо текущяя дата.
Для задании даты необходимо:
∙ Сделать двойной щелчок по ячейке в столбце Значение по-
умолчанию
∙ В появивишемся окне поставить галочку и задать дату.
Если галочка будет снята, то это означает, что дата не задана.
376 DataRate
11.1.2 Секции отчета
Любой шаблон отчета состоит из секций отчета.
Секция отчета - область страницы отчета:
∙тело отчета (основная часть отчета)
∙верхний колонтитул
∙нижний колонтитул.

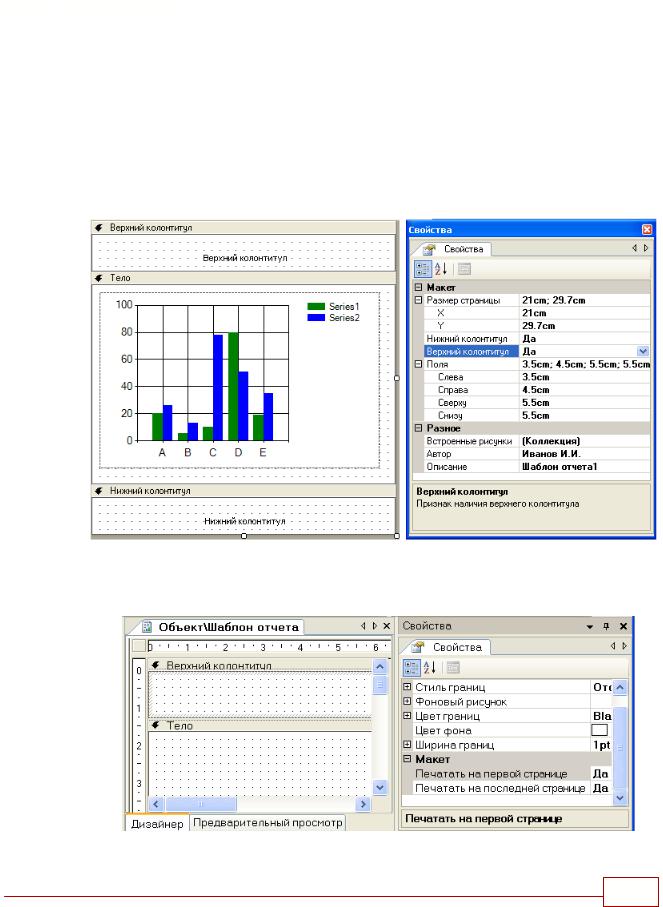

КОЛОНТИТУЛЫ
Колонтитулы не являются обязательными секциями шаблона отчета.
Свойства Нижний колонтитул, Верхний колонтитул определяют наличие или отсутствие колонтитулов на странице.
В окне свойств колонтитула (для вызова щелкните левой клавишей мыши в области колонтитула) с помощью свойств Печать на первой странице, Печать на последней странице можно управлять отображением колонтитулов на первой и последней странице отчета.
Модуль отчетов 377
Отображение значений и изображений в колонтитулах имеет ряд особенностей. Рассмотрим некоторые из них.
Добавление номера страницы и даты создания отчета в колонтитул
Для того, чтобы отобразить номер и общее количество страниц создайте в колонтитуле текстовое поле (Текстовое поле ) и добавьте в его свойство Значение
("Свойства/Данные") следующее выражение (Использование выражений):
= "Страница" & Globals.PageNumber & " из " & Globals.TotalPages
Для отображения даты создания отчета добавьте текстовое поле и в его свойстве Значение задайте выражение:
= Format(Globals.ExecutionTime, "d")
Отображение значений в колонтитуле
ВНИМАНИЕ!
Не включайте в колонтитуле прямую ссылку на поля из набора данных.
Из текстового поля в колонтитуле нельзя напрямую ссылаться на поле данных.
Пример:
Добавим в отчет тег Синус (из контекстого меню Объект выбрать Создать/Тег и на вкладке Новый шаблон Синус). Значение синуса вычисляется автоматически при каждом обращении к данному тегу и сохраняется в свойстве Value.
Попытаемся получить значение этого тега напрямую в колонтитуле. Для этого создадим в колонтитуле текстовое поле (в примере его имя TextReportItem6) и добавим в его свойство Значение выражение: =First(Fields!Value.Value, "Синус").
Функция First возвращает значение (Value) первого экземпляра поля c именем
Value òåãà с именем Синус (Использование выражений). Если выполнить предварительный просмотр шаблона отчета, то результатом будет сообщение об ошибке
Рассмотрим как правильно отобразить значение в колонтитуле.
378 DataRate
