3.3.1 Проектирование склада тарно-штучных грузов
Для хранения тарно-штучных грузов выбираем крытый склад ангарного типа с внутренним вводом железнодорожных путей, соответственно приняв длину склада 24 м.
Рис.3.1. Поперечный разрез крытого склада
Фактическая ширина склада для тарно-штучных грузов определяется следующим образом:
где 3,05 м - расстояние от стены склада до оси ж.д. пути;
1,75 м - расстояние от оси ж.д. пути до края площадки;
3,6 м - проезд для электропогрузчика.
Расчет длины склада и фронта погрузки:
Lфр ≥ Lскл - условие выполняется.
3.3.2 Проектирование контейнерной площадки
Рис.3.2. Поперечный разрез контейнерной площадки
Определение фактической ширины склада, где Lпр=16 м (кран КК-6):
Расчет длины склада и фронта погрузки:
Lфр ≥ Lскл - условие выполняется.
3.3.3 Проектирование склада для тяжеловесных грузов
Рис.3.3. Поперечный разрез склада для тяжеловесных грузов
Фактическая ширина склада для тяжеловесных грузов определяется следующим образом (Lпр=22.5 м):
Расчет длины склада и фронта погрузки:
Lфр ≥ Lскл - условие выполняется.
3.4 Проектирование локомотивного хозяйства
3.4.1 Расчет числа ремонтных стойл в депо. Выбор типа депо.
По заданию серия локомотива ВЛ-10, годовой пробег грузовых локомотивов 34 млн.км, локомотивное депо основное.
На участковой станции с основным депо выполняют экипировку, техническое обслуживание и текущие виды ремонта локомотивов (ТР-1, ТР-2, ТР-3, при этом ТР-3 выполняется лишь в некоторых, наиболее технически оснащенных депо). Потребное число стойл для каждого вида ремонта (ТР-2, ТР-1) и технического обслуживания ТО-3 локомотивов можно определить по формуле:
где Sгод - годовой пробег локомотивов, млн.лок-км.;
γ - потребность в стойлах для данного вида ремонта на 1 млн.лок-км в год ( ТР-2=0,03; ТР-1=0,2; ТО-3=0,04).
Расчеты удобно свести в таблицу 3.3
Таблица 3.3 Определение числа стойл для технического обслуживания и текущих ремонтов локомотивов
Тип ремонта |
Sгод |
γ |
Число стойл, С |
ТР-2 (большой периодический) |
34 |
0,03 |
1 |
ТР-1 (малый периодический) |
0,2 |
7 | |
ТО-3 (профилактический осмотр) |
0,04 |
2 |
В курсовом проекте тип здания можно определить по годовому пробегу локомотивов.
Таблица 3.4 Число стойл в локомотивном депо (односекционных)
Тип локомотива |
Грузовой пробег, млн.лок-км |
Тип здания |
Число стойл для ремонта | |
ТР-2 |
ТР-1 ТО-3 | |||
Электровозы |
26…50 |
I |
2 |
12 |
3.4.2 Расчет числа мест экипировки локомотивов
Число мест экипировки и технического обслуживания ТО-2 зависит от числа локомотивов, поступающих на экипировку, и времени ТО-2 одного локомотива.
где N - количество локомотивов, поступающих на экипировку и ТО-2 в сутки (91 шт.);
tэк – продолжительность экипировки и ТО-2 одного локомотива (50…60 мин);
α - коэффициент, учитывающий потери в использовании экипировочных устройств от неравномерности подхода локомотивов (0,7…0,9).

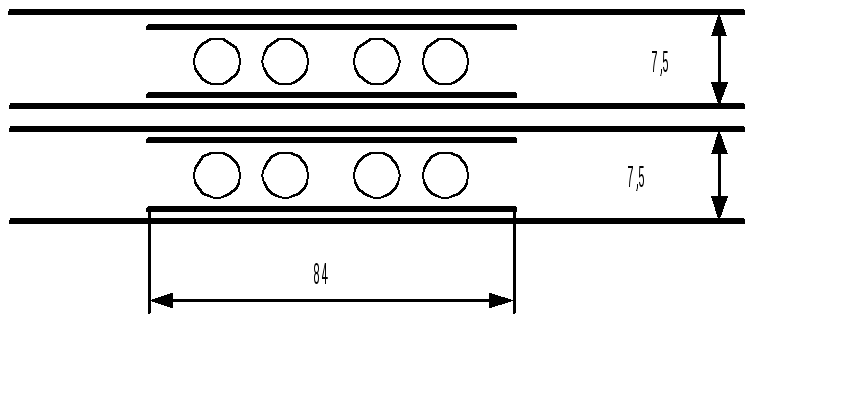

Рис.3.4. Схема пункта экипировки локомотивов
3.4.3 Расчет емкости склада песка
Для снабжения локомотивов песком проектируются склады сырого и сухого песка, пескосушильные установки, пескораздаточные бункера и сеть трубопроводов для транспортировки песка.
Размеры складов песка рассчитываются по его суточному расходу для снабжения экипируемых локомотивов.
где - коэффициент, учитывающий резервный пробег поездных локомотивов(0,8);
- расход песка 1000 поездо-км (0,85);
- коэффициент, учитывающий, какая часть песка подается на локомотивы в данном пункте (0,6).
Емкость склада песка определяется по формуле отдельно для складов сырого и сухого песка:
где M – период, на который должен содержаться запас песка, для склада сырого песка 4…6 месяцев, для склада сухого песка 2…4 месяца.
Длина склада песка шатрового типа в метрах определяется отдельно для сырого и сухого песка по формуле:
где Pскл - емкость склада на 1 погонный метр его длины, м3;
Сn – постоянная величина для заданной ширины склада, м.
Таблица 3.5 Определение емкости склада на 1 погонный метр его длины
Вид песка |
Ширина склада, м |
Pскл, м3 |
Сn, м |
Eсут, м3 |
En, м3 |
Lскл, м |
сухой |
14 |
36 |
11 |
38 |
2280 |
75 |
сырой |
14 |
36 |
11 |
38 |
4560 |
138 |
