hlim 90 0 vlim 1K q1 11 2 13 qx
q2 12 1 14 qx
r2 6 9 100.0E3 rc1 3 11 79.57 rc2 3 12 79.57 re1 13 10 42.61 re2 14 10 42.61 ree 10 99 142.8E3 r01 8 5 50
r02 7 99 25 rp 3 4 9.678E3 vb 9 0 dc 0
vc 3 53 dc 2 ve 54 4 dc 2 vlim 7 8 dc 0 vlp 91 0 dc 22 vln 0 92 dc 22
.model dx D(Is=800.0E-18 Rs=1)
.model dy D(Is=800.00E-18 Rs=1m Cjo=10p)
.model qx NPN(Is=800.0E-18 Bf=4.667E3)
.ends
Описанная макромодель ОУ К140УД11 может быть включена в схему предложением
X1 4 0 15 16 8 K140UD11
В ОУ с входным каскадом на полевых транзисторах часто некорректно моделируется режим по постоянному току, если входное сопротивление ОУ соизмеримо с параметром 1/GMIN, где GMIN – минимальная проводимость ветви, равная по умолчанию 10–12 См. Наиболее естественный способ – уменьшение GMIN до 10–13 См – не всегда возможен из-за возникающих проблем сходимости вычислительных алгоритмов и, как следствие, потери точности моделирования. Другой способ заключается во введении в стандартную модель ОУ компенсирующих источников тока.
12.21.Подключение библиотек и других файлов
12.21.1.Подключение библиотек символов компонентов
Перед созданием принципиальной схемы необходимо убедиться в том, подключены ли требуемые библиотеки символов компонентов (расширение

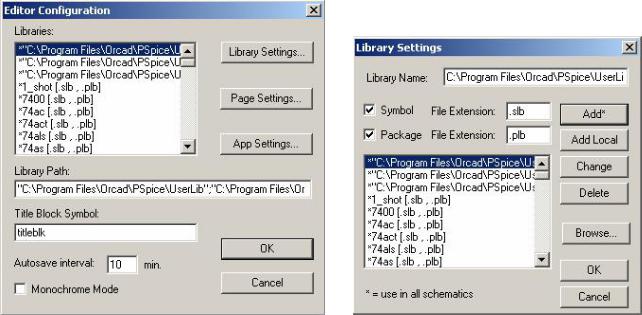

имени файлов .slb), и при необходимости подключить их. Перечень всех стандартных библиотек символов пакета, подключенных при установке, можно просмотреть, воспользовавшись командой Editor Configuration из раздела меню Options (рис. 12.35). В окне Libraries приведен перечень подключенных библиотек символов компонентов и их посадочных мест (расширение имени файлов .plb) для разводки печатных плат. Для редактирования списка этих библиотек щелчком выбирается кнопка Library Settings и открывается окно, показанное на рис. 12.36. Полное имя файла подключаемой библиотеки, включающее путь к ней, нужно набрать в строке Library Name. Кнопка Browse позволяет указать местонахождение файла подключаемой библиотеки с использованием стандартной возможности Windows – программы Проводник. После указания имени файла библиотеки необходимо нажать одну из двух кнопок – Add* или Add Local. В первом случае библиотека будет доступна во всех схемах, при нажатии Add Local – только в текущей схеме. Если имена компонентов в новой библиотеке совпадают с именами компонентов стандартной библиотеки, то при подключении библиотеки ее имя в списке (см. рис. 12.36) должно оказаться выше имени стандартной библиотеки. Для этого перед нажатием кнопки Browse указатель необходимо установить на имя первой библиотеки в списке.
Для размещения созданных пользователем библиотек (символов компонентов, посадочных мест компонентов, параметров математических моделей компонентов) можно использовать создаваемую при установке пакета OrCAD
папку: C:\Program Files\OrCAD\PSpice\UserLib.
Рис. 12.35 |
Рис. 12.36 |

12.21.2. Подключение библиотек параметров математических моделей компонентов
Перед выполнением моделирования необходимо убедиться в том, подключены ли файлы, содержащие библиотеки параметров математических моделей требуемых компонентов схемы (расширение имени файлов .lib), и при необходимости подключить их. Подключаемые при установке системы фирменные библиотеки перечислены в файле Nom.lib (его лучше не редактировать). Файлы, содержащие дополнительные библиотеки, или другие необходимые для проведения моделирования файлы подключаются с использованием команды
Library and Include Files раздела меню Analyses (рис. 12.37). Для этого в стро-
ке File Name указывается имя файла, включающее полный путь, который можно найти с использованием кнопки Browse. Далее в зависимости от типа файла нажимается одна из кнопок:
Add Library* – библиотеки математических моделей (расширение имени файлов .lib, .mod и др.);
Add Include* – файлы, подключаемые по директиве .INCLUDE;
Add Stimulus* – файлы, содержащие внешние воздействия (сигналы). Так подключаются файлы, ко-
торые будут доступны при моделировании любых схем. Если использовать аналогичные кнопки, не имеющие символ «*», то подключаемые библиотеки и файлы будут доступны только в текущей схеме.
Рис. 12.37
