4. МАТЕМАТИЧЕСКИЕ МОДЕЛИ ПОЛЕВЫХ ТРАНЗИСТОРОВ
4.1. Модель Шихмана – Ходжеса
Модель Шихмана – Ходжеса является нелинейной моделью полевого транзистора (ПТ) с управляющим p-n-переходом и используется в модуле PSpice пакета OrCAD. Данная модель является точной, учитывает большинство явлений и особенностей ВАХ ПТ и поэтому может использоваться для описа- ния ПТ, работающего как в режиме малого, так и в режиме большого сигнала. Эквивалентная схема ПТ с каналом n-типа, соответствующая данной модели, представлена на рис. 4.1.
Рис. 4.1
Источник тока IC моделирует нелинейные выходные ВАХ ПТ. При нор- мальном включении ПТ, когда UСИ ³ 0, величина тока IC определяется выра-
жением
ì0, UЗИ - UЗИ отс £ 0, |
|
|
|
IС = íïb(UЗИ - UЗИ отс )2(1+ lUCИ ), 0 < UЗИ - UЗИ отс £ UСИ, |
(4.1) |
||
ï |
+ lUCИ ), 0 |
< UСИ £ UЗИ - UЗИ отс, |
|
îbUСИ[2(UЗИ - UЗИ отс)- UCИ ](1 |
|
где UЗИ отс – напряжение отсечки затвор – исток, β – коэффициент прямой
проводимости ПТ, λ – параметр модуляции длины канала ПТ. При обратном включении ПТ, когда UСИ £ 0, величина тока IC определяется выражением
ì0, UЗС - UЗИ отс £ 0, |
|
|
IС = íï-b(UЗС - UЗИ отс)2(1- lUCИ ), |
0 < UЗС - UЗИ отс £ -UСИ, |
(4.2) |
ï |
- lUCИ ), 0 < -UСИ £ UЗС - UЗИ отс. |
|
îbUCИ[2(UЗС - UЗИ отс)+ UCИ](1 |
|
В выражениях (4.1), (4.2) первая строка соответствует закрытому состоя- нию ПТ, вторая строка – режиму насыщения, третья – начальному линейному участку ВАХ ПТ.
52
Емкости переходов ПТ затвор – сток и затвор – исток, в которых преоб- ладают барьерные емкости, описываются выражениями:
ì |
æ |
|
|
UЗС ö |
−γ |
|
|
|
|
|
|
|
|
||||
ï |
|
|
|
|
|
|
|
|
|
|
|
|
|||||
ç |
- |
|
|
÷ |
|
, UЗС £ FC ×jк; |
|
|
|
||||||||
|
|
|
|
|
|
||||||||||||
Cзс (0)ç1 |
|
|
÷ |
|
|
|
|
||||||||||
ï |
è |
|
|
|
jк |
ø |
|
|
|
|
|
|
|
|
|
(4.3) |
|
Cзс = í |
|
|
|
|
æ |
|
|
|
gUЗС |
ö |
|||||||
ï |
|
|
|
|
−(1+γ)ç |
- FC(1+ g)+ |
÷ |
|
|||||||||
|
|
|
|
|
|
|
|||||||||||
ïCзс (0)(1- FC) |
|
|
|
ç1 |
|
jк |
÷, UЗС > FC ×jк; |
|
|||||||||
î |
|
|
|
|
|
|
|
|
è |
|
|
|
|
ø |
|
||
ì |
æ |
|
|
|
UЗИ ö |
−γ |
|
|
|
|
|
|
|
|
|||
ï |
|
|
|
|
|
|
|
|
|
|
|
|
|||||
ç |
|
- |
|
|
|
÷ |
, UЗИ £ FC ×jк; |
|
|
|
|||||||
|
|
|
|
|
|
|
|||||||||||
Cзи(0)ç1 |
|
|
÷ |
|
|
|
|||||||||||
ï |
è |
|
|
|
jк |
ø |
|
|
|
|
|
|
|
|
(4.4) |
||
Cзи = í |
|
|
|
æ |
|
|
|
|
|
ö |
|||||||
ï |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
−(1+γ)ç |
|
|
|
|
gUЗС ÷ |
|
|||||||
ïCзи(0)(1- FC) |
|
|
|
ç1 |
- FC(1 |
+ g)+ |
|
|
|
÷, UЗИ > FC ×jк , |
|
||||||
|
|
|
|
jк |
|
|
|||||||||||
î |
|
|
|
|
|
|
|
|
è |
|
|
|
|
ø |
|
где Cзс (0), Cзи (0) – емкости переходов затвор – сток и затвор – исток при нулевом напряжении на них; ϕк – контактная разность потенциалов переходов;
FC – коэффициент нелинейности барьерной емкости переходов ПТ при пря- мом смещении; γ – коэффициент плавности p-n-переходов.
Токи диодов, моделирующих переходы ПТ затвор – сток и затвор – исток, представляются выражением (1.8), в котором отсутствует второе слагаемое, описывающее пробой перехода.
Резисторы RС и RИ моделируют объемные сопротивления областей сто-
ка и истока и выполненных от них выводов.
Представленная модель ПТ является универсальной и ввиду ее сложности используется для машинного моделирования ПТ. В инженерной практике для проведения приближенных расчетов используют упрощенные модели ПТ, спра- ведливые для отдельных режимов работы, которые будут рассмотрены ниже.
4.2. Дифференциальные параметры полевых транзисторов
При моделировании малосигнальных усилителей ПТ, так же, как и БТ, можно рассматривать как линейный четырехполюсник. Поскольку управление токами ПТ осуществляется электрическим полем (напряжением), то при таком описании необходимо использовать систему Y-параметров четырехполюсника. В этой системе независимыми переменными являются входное и выходное на- пряжения, а функциями – входной и выходной токи. При включении ПТ по
схеме с общим истоком, когда входными переменными являются ток затвора &Iз и напряжение затвор – исток U& зи , а выходными – ток стока &Iс и напряжение сток – исток U& си , система таких уравнений, в общем виде комплексных, будет
описываться выражениями
& & & |
& & |
& & & |
& & |
(4.5) |
Iз = Y11иUзи + Y12иUси ; |
Iс = Y21иUзи + Y22иUси . |
53
Физический смысл коэффициентов Y&11 , Y&12 , Y&21, Y&22 устанавливается путем задания режима короткого замыкания (КЗ) на выходе U& си = 0 и входе
& |
|
|
|
|
|
|
|
|
Uзи = 0 ПТ: |
||||||||
|
& |
|
|
|
|
|||
|
|
|
|
|
||||
& |
|
|
|
Iз |
|
|
|
|
Y11и = |
& |
|
|
|
– входная проводимость ПТ в режиме КЗ на выходе; |
|||
|
Uзи |
|
& |
|||||
& |
|
|
|
&Iс |
|
Uси =0 |
||
|
|
|
|
|||||
|
|
|
|
|
|
|
||
Y21и = |
|
|
|
|
|
|
|
– проводимость прямой передачи ПТ в режиме КЗ на выходе; |
& |
|
|||||||
|
|
|
|
Uзи |
|
|
& |
|
& |
|
|
|
&Iз |
|
|
|
Uси =0 |
|
|
|
|
|
||||
|
|
|
|
|
|
|
||
Y12и = |
|
|
|
|
|
|
– проводимость обратной связи ПТ в режиме КЗ на входе; |
|
& |
|
|
||||||
|
|
|
Uси |
|
|
& |
||
|
& |
|
|
|
Uзи =0 |
|||
|
|
|
||||||
|
|
|
|
|
||||
& |
|
|
|
Iс |
|
|
|
|
Y22и = |
|
& |
|
|
|
– выходная проводимость ПТ в режиме КЗ на входе. |
||
|
|
|
|
Uси |
|
& |
||
|
|
|
|
|
|
|
|
Uзи =0 |
|
|
|
|
|
|
|
|
Согласно выражениям (4.5), которые можно трактовать как уравнения, составленные согласно первому закону Кирхгофа, изображаем формальную эк- вивалентную схему ПТ, показанную на рис. 4.2.
Рис. 4.2
При проведении расчетов низкочастотных малосигнальных усилителей можно пренебречь емкостями переходов ПТ и считать, что Y-параметры ПТ являются действительными величинами, а также пренебречь входным током ввиду его малости, т.е. считать, что Y11и = 0 и Y12и = 0. Формальная эквива-
лентная схема ПТ с учетом такого упрощения представлена на рис. 4.3. Причем при расчетах используют дифференциальные параметры, кото-
рые имеют физический смысл, отличный от проводимости. Вместо проводимо- сти прямой передачи Y21и используют численно равную ей крутизну S = Y21и ,
которая показывает, насколько изменяется ток стока при изменении напряже- ния затвор – исток на 1 вольт, и измеряется в А/В (мА/В). Вместо выходной проводимости Y22и используют параметр, называемый дифференциальным
внутренним сопротивлением ПТ, величина которого обратна выходной прово- димости:
54
Ri = 1 Y22и . |
(4.6) |
На рис. 4.4 показана эквивалентная схема ПТ, учитывающая такую замену. Для ПТ вводится еще один дифференциальный параметр – коэффициент усиления по напряжению, выражение для которого через параметры S и Ri можно получить,
воспользовавшись эквивалентной схемой (рис. 4.4)
μ = |
Uвых = |
Uси |
= |
SUзиRi |
= SRi . |
(4.7) |
Uзи |
|
|||||
|
Uвх |
|
Uзи |
|
Данный параметр соответствует идеальному усилителю на ПТ, когда сопро- тивление нагрузки, включаемой в эквивалентной схеме между стоком и истоком, стремится к бесконечности. Однако в реальном усилителе имеется внутренняя на- грузка (резистор в цепи стока RС ) с конечным значением сопротивления. Поэтому
коэффициент усиления по напряжению реального усилителя рассчитывается со-
гласно выражению
Ku = |
Uвых = |
|
Uси |
= |
SUзи (Ri | | RС ) |
= S |
RiRС |
= SрRi , |
(4.8) |
||
|
Uзи |
|
|
||||||||
|
|
Uвх |
|
|
Uзи |
Ri + RС |
|
||||
где Sр = S |
RС |
|
|
– рабочая крутизна ПТ в усилителе. |
|
||||||
Ri + R |
|
|
|
||||||||
|
|
С |
|
|
|
|
|
|
Рис. 4.3 Рис. 4.4

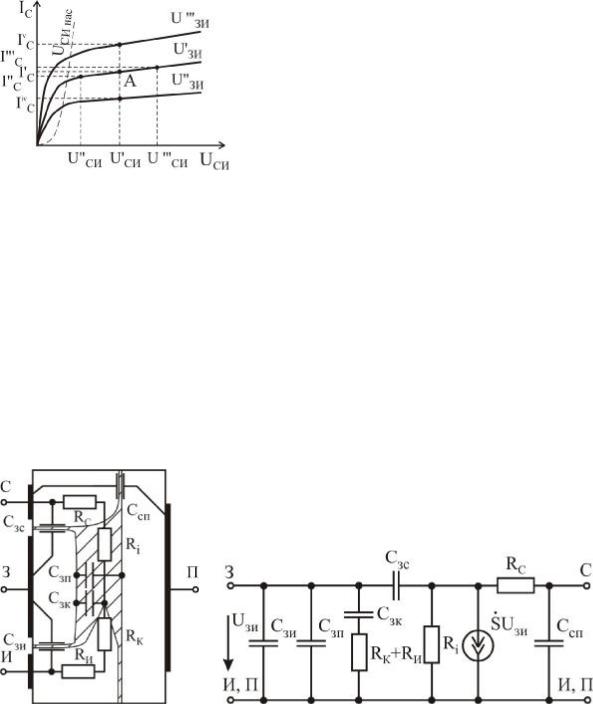

Графический метод определения дифференциальных параметров S и Ri
по семейству выходных ВАХ ПТ, включенного с общим истоком, показан на рис. 4.5. Воспользуемся выражениями для Y-параметров, в которых вместо комплексных амплитуд подставим конечные разности. Для расчета дифферен-
циальных |
крутизны S и |
внутреннего |
|
сопротивления |
Ri в рабочей точке |
|||||||||||
А (U'СИ, I'С, U'ЗИ), необходимо выполнить построения, как показано на рис. 4.5, |
||||||||||||||||
и воспользоваться следующими выражениями: |
|
|
||||||||||||||
S = |
|
IС |
|
UСИ =U'СИ = |
|
IvС − IivС |
|
UСИ =U'СИ ; |
|
(4.9) |
||||||
|
|
|
|
|
||||||||||||
|
UЗИ |
|
|
U'''ЗИ −U''ЗИ |
|
|
||||||||||
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
||||||||||
Ri = |
UСИ |
|
|
= |
U'''СИ −U''СИ |
|
|
. |
(4.10) |
|||||||
|
|
|||||||||||||||
IС |
|
UЗИ =U'ЗИ |
I'''С −I''С |
|
|
|
UЗИ =U'ЗИ |
|||||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
55
4.3. Частотные свойства полевых транзисторов
Быстродействие ПТ ограничивается двумя факторами: конечным временем пролета носителей заряда вдоль канала, а также наличием емкостей переходов и объемных сопротивлений областей ПТ. Время пролета носителей определяется
формулой
tпр = |
lк |
= |
lк2 |
, |
(4.11) |
|
v |
μUСИ |
|||||
|
|
|
|
где lк – длина канала, v = μE = μUСИ lк – ско- рость пролета основных носителей, μ – подвиж-
ность носителей, E – напряженность электриче- ского поля в канале. Действие этого фактора на- чинает сказываться на частоте, на которой пролет-
ное время становится соизмеримым с периодом высокочастотного сигнала, и изменение тока стока не успевает следовать за изменением входного на-
пряжения затвор – исток, что приводит к уменьшению значения крутизны ПТ.
На рис. 4.6, а представлено устройство ПТ и привязка элементов его физиче- ской эквивалентной схемы к элементам полупроводниковой структуры, а на рис. 4.6, б – его физическая эквивалентная схема.
С ростом частоты усиливаемого сигнала реактивное сопротивление входной емкости ПТ будет уменьшаться и шунтировать источник входного сигнала, что приведет к уменьшению входного напряжения, а значит, и выходного. Так же, как и в БТ, в ПТ имеется емкость обратной связи Cзс , которая будет вносить в величину
входной емкости наибольший вклад, поскольку из-за эффекта Миллера ее эквива- лентная емкость, пересчитанная к входу, будет в Ku +1 раз больше реальной:
Свх = Сзи + Сзп + Сзсэкв = Сзи + Сзп + (Ku +1)Сзс . |
(4.12) |
а |
б |
Рис. 4.6
56
В физическую эквивалентную схему (рис. 4.6, б) включен управляемый источник тока S&Uзи с комплексной крутизной, который отражает частотную
зависимость усилительных свойств ПТ, обусловленных наличием конечного времени пролета носителей, приводящего к отличию начальной фазы сигналов на выходе и входе ПТ на высоких частотах. Математическое описание зависи- мости комплексной крутизны от частоты дается выражением, подобным тому, которое описывает частотную зависимость комплексных коэффициентов пере- дачи по току БТ:
& |
|
|
jϕS(f ) |
|
|
S |
|
|
|
|
|
|
|
|
|
||||
S(ω)= |
S(f ) |
e |
|
= |
|
1+ j(f |
fS ) |
, |
(4.13) |
|
|
|
|
|
|
где S(f ) – частотная зависимость модуля комплексной крутизны; ϕ(f ) – час-
тотная зависимость начальной фазы комплексной крутизны; S – низкочастот- ное значение крутизны – дифференциальная крутизна, определяемая по ВАХ; fS – предельная частота крутизны, на которой модуль крутизны уменьшается в
2 раз по сравнению с
S(f )
S
S2
fS
ϕ(f )
Рис. 4.7
его низкочастотным значением.
Частотная зависимость модуля комплексной крутизны описывается выражением
|
|
S(f ) |
|
= |
|
S |
|
||
|
|
|
|
||||||
|
|
|
|
|
|
. |
(4.14) |
||
|
|
|
|
|
|
||||
|
|
|
1+ (f fS )2 |
||||||
|
|
|
|
|
|
||||
|
|
На рис. 4.7 представлены графики |
|||||||
|
зависимостей модуля и фазы комплекс- |
||||||||
f |
ной крутизны ПТ от частоты. |
На низ- |
|||||||
|
ких частотах фаза комплексной крутиз- ны стремится к 0, на высоких часто- тах – к – 90°, а на частоте, равной пре- дельной частоте крутизны fS, фаза рав-
на – 45°.
Уменьшение модуля крутизны с ростом частоты приводит к уменьше- нию коэффициентов усиления по на-
пряжению и по мощности усилителей
на основе ПТ.
Для расширения диапазона рабочих частот ПТ необходимо:
уменьшать их геометрические размеры – длину канала и площади попереч- ного сечения переходов, уменьшая тем самым время пролета и емкости переходов; увеличивать скорость движения носителей в канале, используя для создания ПТ полупроводниковые материалы с большей подвижностью носителей заряда (ар-
сенид галлия, фосфид индия) и используя в качестве управляющего перехода барьер Шоттки (выпрямляющий контакт металл-полупроводник);
57
