2. Основы железнодорожной автоматики и телемеханики

2.1. Эксплуатационные основы железнодорожной автоматики

2.1.1. Основные понятия о сигналах

2.1.2. Классификация светофоров

2.1.3. Сигнализация станционных светофоров

2.1.4. Изоляция путей на станции

Контрольные вопросы

2.1.1. Основные понятия о сигналах

Сигнал (лат. signum – знак) – условный видимый или звуковой знак, при помощи которого передается определенный приказ.

Сигналы на железнодорожном транспорте предназначены для обеспечения безопасности и четкой организации движения поездов и маневровой работы. Классификация сигналов представлена на рис. 2.1. Видимые сигналы выражаются цветом, формой, режимом горения ламп, положением и числом сигнальных показаний, а звуковые – числом и сочетанием звуков различной продолжительностью.

Сигнал является приказом и подлежит безусловному выполнению с использованием всех возможных для этого средств [1]. На железнодорожном транспорте в качестве сигнальных приборов применяются напольные и локомотивные светофоры. Их тип, значность и расцветка должны соответствовать Инструкции [2], Инструкции [3] и Указаниям [4, 5].

Рис. 2.1. Сигналы, применяемые на железнодорожном транспорте

Для сигнализации, связанной с движением поездов и маневровой работой, в качестве основных сигнальных цветов применяют: зеленый, желтый, красный, лунно-белый и синий. Они служат источником информации и содержат указания о допустимых скоростях, направлении движения и возможности трогания с места стоянки. Таким образом, каждое сигнальное показание светофора имеет основное и предупредительное значения. Для этой цели на светофорах устанавливаются две головки, каждая из которых имеет два-три линзовых комплекта, а при наличии стрелочных переводов с пологими марками крестовин (1/18 или 1/22) – одну или две зеленых полосы см. рис. 2.2.



2.1.2. Классификация светофоров

Светофоры, применяемые в железнодорожной автоматики, подразделяются:

1. По назначению (при этом один светофор может совмещать несколько назначений: выходной и маневровый, выходной и маршрутный и др.):

 входные;  выходные;  маршрутные;  проходные;  прикрытия;  заградительные;

 предупредительные;  повторительные;  локомотивные;  маневровые;  горочные.

2.По способу действия:

 автомат;

 полуавтомат.

3.По регламенту проследования запрещающего показания:

 абсолютные, проезд которых при запрещающем их показании не разрешается (входные, выходные, маршрутные, горочные, прикрытия, заградительные и проходные при полуавтоматической блокировке);

 остановочно-разрешительные, проезд которых при запрещающем показании, а также при непонятном или погасшем сигнальном огне разрешается только после обязательной остановки поезда перед светофором. Дальнейшее движение разрешается до следующего светофора со скоростью не более 20 км/ч с особой бдительностью и готовностью остановиться при появлении препятствия для дальнейшего движения (предупредительные и проходные светофоры при АБ);

 условно-разрешительные, запрещающее показание которых требует остановки поездов одних категорий и разрешает проезд поездам других категорий (проходные светофоры автоблокировки, установленные на затяжных подъемах, и маневровые).

4.По конструктивному исполнению:

 мачтовые;

 карликовые;

 на мостиках;

 на консолях.

5.По устройству оптической системы:

 прожекторные;

 линзовые;

 светодиодные.

6.По способу подачи сигнальных показаний:

 нормально горящие (постоянно горящие, независимо от поездной ситуации);

 нормально негорящие (включаются при вступлении подвижного состава на участок перед светофором и гаснут после выхода подвижного состава с этого участка);

 немигающие;

 мигающие (на поездных светофорах – продолжительность горения 1 с, перерыва – 0,5 с и гаснущие на 0,5 с ± 20 %, на переездных светофорах для автотранспорта продолжительность горения и перерыва 0,75 с ± 20 %).

Все светофоры имеют наименование в виде буквенных и цифровых обозначений или только буквенных обозначений.

Входные светофоры разрешают или запрещают поезду следовать с перегона на станцию и служат для ограждения станций со стороны прилегающих перегонов (рис. 2.3, а). Входные дополнительные светофоры разрешают поезду следовать с перегона на станцию по неправильному пути, когда во время капитального ремонта одного из путей двухпутного перегона движение поездов организуется по одному свободному пути перегона в обоих направлениях (рис. 2.3. б). Со стороны приема поездов четного направления светофорам присваивают буквы Ч, дополнительным – ЧД, а со стороны нечетного направления – Н и НД.

Рис. 2.3. Условное обозначение входного (а) и входного дополнительного (б) светофоров



Входные светофоры должны быть мачтовыми (рис. 2.4).

Допускается устанавливать входной светофор карликового типа с неправильного пути при временных устройствах, включаемых на период производства ремонтных и восстановительных работ, и может сохраняться в действующих устройствах до реконструкции автоблокировки.

Выходные светофоры разрешают или запрещают поезду отправиться со станции на перегон и устанавливаются для каждого приемо-отправочного пути впереди места предназначенного для остановки локомотива (рис. 2.5). Выходным светофорам присваивают литеры Ч или Н в зависимости от направления движения и дополнительно указывают номер пути, к которому относится светофор. Номера главных путей обозначают римскими цифрами, а остальные арабскими (НI, Н3, Ч5).

Светофоры с главных путей и боковых путей, по которым осуществляется безостановочный пропуск поездов, должны быть мачтовыми (рис. 2.7) (На станциях двухпутных линий светофоры с главных путей для движения в неправильном направлении могут предусматриваться карликовые), с остальных карликовые (рис. 2.6).

Маршрутные светофоры сигнализируют, как и входные светофоры, разрешают или запрещают поезду следовать из одного района станции в другой. Маршрутным светофорам к литере Ч(Н) в зависимости от направления движения добавляется литера М.

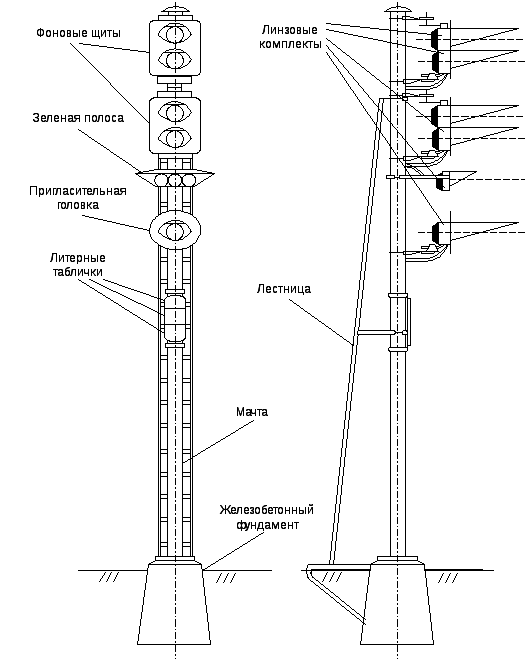

Рис. 2.4. Эскиз входного светофора на металлической мачте с наклонной лестницей





Рис. 2.5. Условное обозначение выходного мачтового (а) и карликового (б) светофоров

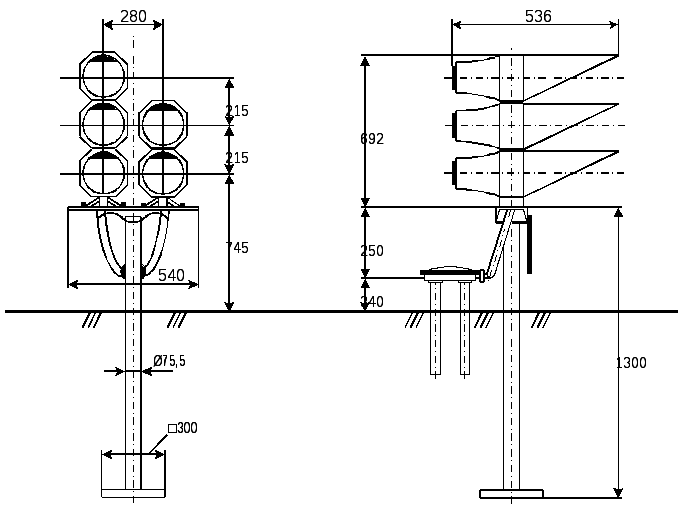

Рис. 2.6. Пятизначный карликовый светофор на металлическом фундаменте

Проходные светофоры разрешают или запрещают поезду следовать с одного блока-участка (межпостового перегона) на другой. На каждом перегоне проходные светофоры АБ нумеруются, начиная от входного светофора навстречу движения поездов, при этом светофорам четного направления присваиваются четные (2, 4, 6 …), а светофорам нечетного направления нечетные (1, 3, 5 …) номера (рис. 2.8).

На проходных светофорах автоблокировки, установленных на затяжных подъемах, где тяжеловесный поезд после остановки не сможет тронуться с места, укрепляют дополнительный щит с отражательным знаком прозрачно-белого цвета в виде буквы Т (рис. 2.9). Проследование такого проходного светофора при запрещающем показании без остановки разрешается лишь грузовому поезду определенной весовой категории со скоростью не более 20 км/ч с особой бдительностью и готовностью остановиться, если встретится препятствие для дальнейшего движения.

Светофоры прикрытия применяются для ограждения мест, опасных для движения поездов, пересечений железнодорожных путей в одном уровне с другими железнодорожными путями, трамвайными путями и троллейбусными линиями, разводных мостов и участков, проходимых с проводником. Им присваиваются литеры ЧП или НП (рис. 2.10).

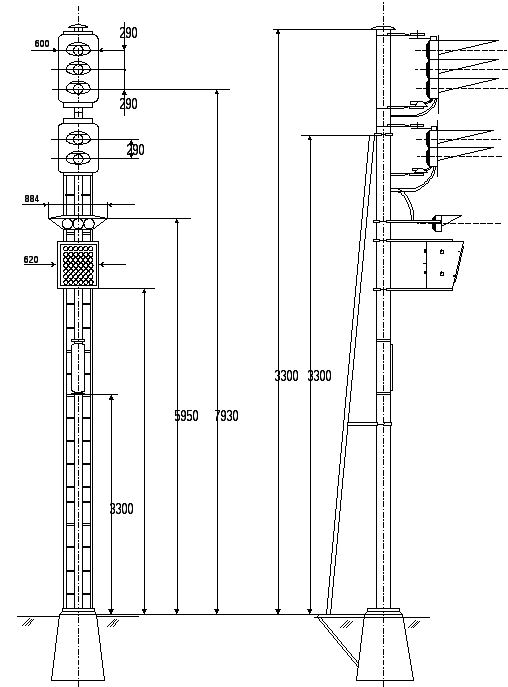

Рис. 2.7. Эскиз выходного светофора с зеленой полосой и маршрутным указателем

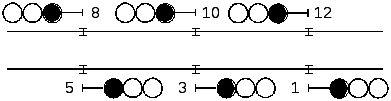

Рис. 2.8. Проходные светофоры при двухпутной автоблокировки



Рис. 2.9. Проходные светофоры при АБ на затяжных подъемах





Рис. 2.10. Светофоры прикрытия

Заградительные светофоры требуют остановки поезда при опасности для движения, возникшей на железнодорожных переездах, крупных искусственных сооружениях и обвальных местах, а также при ограждении составов для осмотра и ремонта вагонов на станционных путях. Их устанавливают с обеих сторон пути на расстоянии не менее 50 м от ограждаемого места. Нормально заградительный светофор погашен, а при возникновении опасности для движения поездов на нем вручную включают красный огонь.

Предупредительные светофоры заблаговременно уведомляют (на расстоянии не менее тормозного пути) о показании основного светофора (входного, проходного, заградительного и прикрытия).

Повторительные светофоры предназначены для оповещения о разрешающем показании выходного, маршрутного и о показании горочного светофора, когда по местным условиям видимость основного светофора не обеспечивается.

Маневровые светофоры разрешают или запрещают маневровые передвижения (рис. 2.11, 2.12). Им присваивается литера М с порядковым номером в четной горловине станции – четным, в нечетной – нечетным.

Локомотивный светофор устанавливают в кабине машиниста, для разрешения или запрещения поезду следовать по перегону с одного блока-участка на другой, а также предупреждения о показании путевого светофора, к которому приближается поезд (рис. 2.13).

Горочные светофоры применяются на сортировочных станциях и горках для разрешения или запрещения роспуска состава с горки (рис. 2.14).

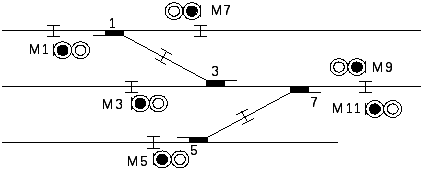

Рис. 2.11. Маневровые светофоры в нечетной стрелочной горловине станции

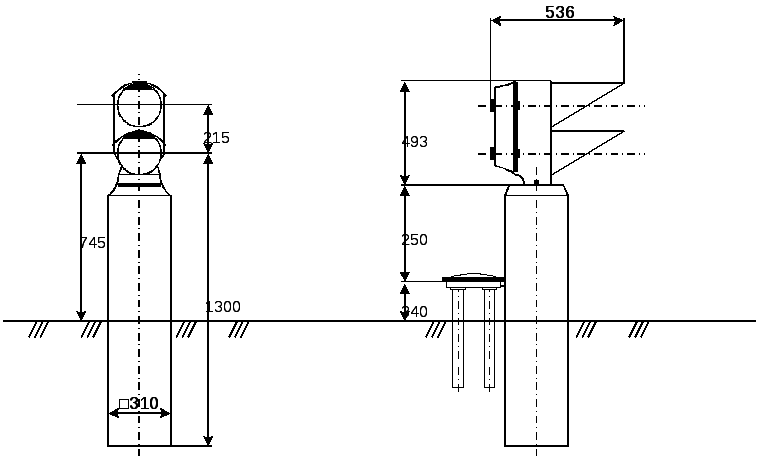

Рис. 2.12. Двухзначный карликовый светофор на железобетонной конструкции

Рис. 2.13. Вид локомотивного светофора	Рис. 2.14. Условное обозначение горочного светофора
