4.2. Автоматические телефонные станции координатной системы
Рассмотренные выше АТС декадно-шаговой системы обладают рядом недостатков, обусловленных техническими характеристиками коммутационных приборов (сложность конструкции, большое число повреждений, значительные импульсные шумы). Такие недостатки не наблюдаются у координатных АТСК. В качестве коммутационного прибора на этих АТС применяют многократные координатные соединители (МКС), где вместо ненадежного скользящего контакта "щеткаламель" используют контакты давления, приводимые в действие электромагнитами. МКС управляют по системе прямоугольных координат. Основным конструктивным узлом МКС является вертикальный блок или вертикаль.
В каждой вертикали одновременно коммутируются провода одной линии, т. е. вход вертикали временно может быть соединен с одним выходом.
К коммутационным параметрам МКС относятся: число, емкость вертикалей и проводимость коммутируемых линий. С увеличением емкости вертикали повышается доступность искания, т. е. входу коммутационной схемы будет доступно большее число выходов.
Коммутационные возможности МКС отображаются в его обозначении, которое содержит три числа число вертикалей, их емкость и проводность. Так, МКС 20×10×6 имеет 20 вертикалей, каждая из которых позволяет включить десять шестипроводных линий.
Первое число в обозначении показывает количество вертикалей (входов), второе количество контактных групп (выходов) в каждой вертикали, третье количество контактных пружин в группе, соответствующее числу коммутируемых проводов. Общее число точек коммутации равно 20×10=200 (рис. 4.2).
Для выбора исходящей линии необходимо включить один выбирающий электромагнит ВЭ (для определения горизонтали) и один удерживающий электромагнит УЭ (для определения вертикали).
П
Рис. 4.2. Схема
многократного координатного
соединителя
Основными особенностями координатных АТС являются: звеньевой принцип построения коммутационных систем искания; косвенное управление установлением соединения, при котором информация о номере вызываемого абонента поступает не прямо в устройства, управляющие работой коммутационных приборов, а в специальные приборы регистры координатных станций.
Управление работой АТСК осуществляется специальными приборами маркерами. Маркер связан с МКС и работает под действием управляющих сигналов, посылаемых регистром. Значительная часть координатных АТС относится к АТС с управлением по ступеням искания. В состав таких станций (рис. 4.3) входят ступени абонентского искания (АИ), группового искания (ГИ) и регистрового искания (РИ). Оборудование каждой ступени состоит из отдельных коммутационных блоков.
Блоки ступеней АИ имеют три звена искания: А, В, С. Соединения, входящие к абонентам, производятся через все три каскада, соединения исходящие от абонентов только через каскады А и В. Блоки ступени ГИ имеют два звена А и В и позволяют включать от 10 до 20 пучков выходов с количеством линий в пучке от 20 до 10.
Вызов от абонента принимает абонентский комплект (АК). Маркер абонентского искания (МАИ) определяет абонентскую линию вызывавшего абонента, свободный шнуровой комплект (ШК) и соединяет с ним линию вызываемого абонента, после выполнения всех этих функций МАИ освобождается. ШК передает вызов маркеру регистрового искания (МРИ), который находит свободный регистр и через РИ соединяет с ним ШК и линию вызывающего абонента. Регистр передает абоненту сигнал "Ответ станции" и принимает от абонента информацию о набираемом номере и запоминает ее.Затем регистр через ШК подключается к маркеру ступени группового искания (МГИ) и передает ему информацию о первых знаках номера, определяющих направление соединения на этой станции. МГИ находит свободную линию требуемого направления и соединяет с ней ШК, затем освобождается. Через ГИ шнуровой комплект соединяется со ступенями абонентского искания (входящей связи).

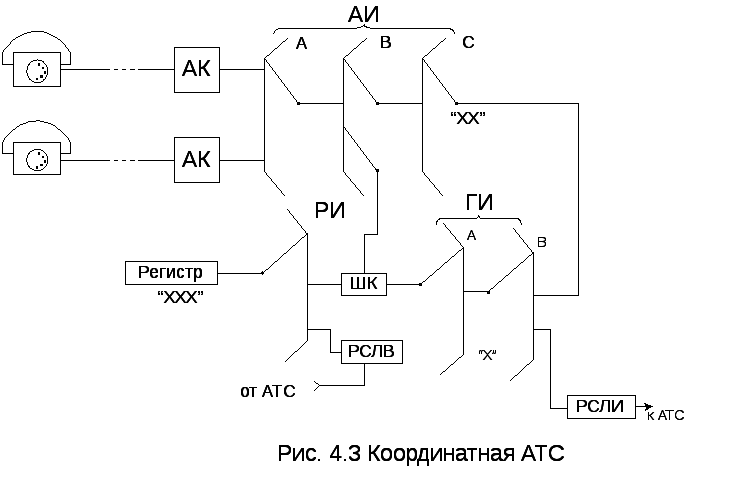

Рис. 4.3. координатная
АТС
Регистр передает информацию о последних двух знаках номера маркеру МАИ. Маркер находит вызываемую линию, если она свободна, соединяет вызываемую абонентскую линию соединяет ее через ШК с вызывающей и освобождается; вместе с ним освобождается регистр. ШК посылает сигнал вызова вызываемому абоненту и сигнал "Контроль посылки вызова" вызывающему. После ответа вызываемого абонента ШК прекращает посылку сигналов и устанавливает разговорный тракт между абонентскими линиями. После получения отбоя ШК осуществляет разъединение.
Типы АТСК: АТСК-100/2 000 – емкость до 3 000 номеров (эксплуатируется на железной дороге); АТСК-У – емкость до 10 000 номеров (эксплуатируется на ГТС); КРЖ-102,202 – емкость 50 номеров или 100 номеров (учрежденческие АТС малой емкости).
