27. Принцип действия электронного усилителя, принципиальная схема на транзисторе.
Электронным усилителем называют устройство, позволяющее повысить мощность входного электрического сигнала за счет энергии источника питания усилителя с помощью усилительных элементов (транзисторов, операционных усилителей и т.п.) при заданном уровне искажений.
Электронные усилители являются одними из наиболее важных и широко используемых устройств в системах передачи и обработки различной информации, представленной с помощью электрических сигналов! Высокая чувствительность, быстродействие, компактность, экономичность электронных усилителей обусловили их широкое применение в измерительной технике, электро- и радиосвязи, автоматике, вычислительной технике и т.п.
В зависимости от назначения усилители подразделяются так: а)усилители постоянного тока (ЖЕ); б)усилители низкой частоты (УНЧ); в)усилители высокой частоты (УВЧ); г) избирательные усилители; г)широкополосные (видеоусилители); д)импульсные; е)операционные и т.д.
Операционные усилители относятся к классу многофункциональных, или универсальных, так как с их помощью можно реализовать практически любой вид усиления электрического сигнала.
В настоящее время основным элементом электронного усилительного устройства является транзистор.
Транзистором называют полупроводниковый прибор, в котором изменение входного электрического сигнала приводит к изменению сопротивления выходной цепи транзистора (транзистор - дословно "преобразователь сопротивления"). Это свойство транзистора может быть использовано для различных преобразований электрических сигналов (усиление, генерирование, преобразователей формы и т.д.) в электронных стабилизаторах, переключателях и т.п. Существует большое разнообразие транзисторов, отличающихся принципом действия, назначением, мощностью, частотными свойствами и другими признаками.
На рис. 1а показано условное графическое и буквенное обозначение таких транзисторов на электрических схемах. На рис. 1б изображена схема подключения внешних элементов, генератора усиливаемого входного напряжения UВХ и источника питания +Un к выводам транзистора.
Так как эмиттер является общим, то такое включение транзистора получило название схемы включения с общим эмиттером (ОЭ). Это основная схема включения биполярных транзисторов, так как в ней наилучшим образом используются усилительные свойства транзистора. Существуют также схемы включения с общей базой (ОБ) и общим коллектором (ОК), которые используются реже.
28.
Принцип действия генератора гармонических
колебаний, принципиальная схема на
транзисторе.
Электронными
генераторами гармонических колебаний
называют автоколебательные системы,
в которых энергия источников питания
постоянного тока преобразуется в
энергию незатухающих электрических
сигналов переменного тока требуемой
частоты. Электрические сигналы,
формируемые генератором, должны быть
стабильными по частоте и амплитуде,
синусоидальными по форме. По принципу
действия различают генераторы с
самовозбуждением (автогенераторы)
и с внешним (посторонним) возбуждением.
Автогенераторы используют в качестве
возбудителей колебаний требуемых
частот, т. е. задающих генераторов.
Получаемые от них колебания поступают
в последующие каскады с целью усиления
мощности или умножения частоты.
Генераторы с внешним возбуждением
являются по существу усилителями и
служат для усиления мощности или
умножения частоты высокочастотных
колебаний.

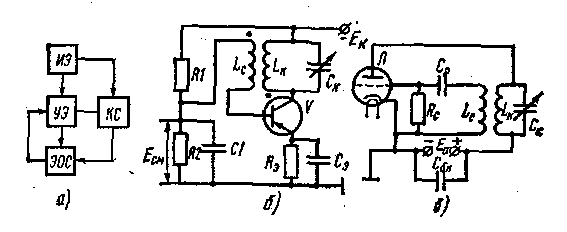

^ Рис.
100. Схемы автогенераторов с индуктивной
обратной связью: а —
функциональная, б —
транзисторная, в — ламповая
Автогенератор
представляет собой резонансный усилитель
(нагрузкой служит резонансный контур)
с положительной обратной связью, в
котором выполнено условие самовозбуждения
KР=1. Если это условие выполняется только
для одной частоты, генерируемые колебания
имеют синусоидальную форму, если для
многих частот, — сложную форму. Обычно
это условие реализуется в генераторах
релаксационных (несинусоидальных)
колебаний — мультивибраторах,
блокинг-генераторах и др.
Принцип
действия. Функциональная схема
автогенератора (рис. 100, а) состоит из
колебательной системы^ КС (обычно
контура), в которой возбуждаются
требуемые незатухающие колебания;
источника электрической энергии ИЭ (источника
питания), благодаря которому в контуре
поддерживаются незатухающие колебания;
усилительного элемента УЭ (транзистора
или лампы), с помощью которого
регулируется подача энергии от источника
в контур; элемента обратной
связи ЭОС, который
осуществляет подачу возбуждающего
переменного напряжения из выходной
цепи во входную.
По способу осуществления
обратной связи различают автогенераторы
с индуктивной (трансформаторной или
автотрансформаторной) и емкостной
ОС. Применяют также схемы двухконтурных
генераторов с электронной связью и
обратной связью через междуэлектродные
емкости.
^ Рис.
101. Изменение токов и напряжений в
транзисторной (а) и
ламповой (б) схемах
генератора
Схемы
автогенераторов с индуктивной
(трансформаторной) обратной связью
показаны на рис. 100, б,
в.При
включении источников питания в
коллекторной (анодной) цепи транзистора
(лампы) возникает ток коллектора,
который заряжает конденсатор
колебательного контура. После заряда
конденсатор разряжается на катушку, В
результате в контуре LK CK возникают
свободные колебания с частотой fо =
1/(2п\/ LKCK),
индуктирующие в катушке связи Lc переменное
напряжение той же частоты, с которой
происходят колебания в контуре. Это
напряжение вызывает пульсацию тока
коллектора (анода). Переменная составляющая
тока восполняет потери энергии в
контуре, создавая на нем усиленное
тран« зистором переменное напряжение.
Процесс
возникновения колебаний в генераторе
показан на рис. 101, а,
б. В начальный
момент (при включении источника питания)
свободные колебания в контуре имеют
малую амплитуду, поэтому индуктированное
этими колебаниями напряжение возбуждения
на базе транзистора Uб или сетке
лампыUc невелико.
После усиления сигнала усилительным
элементом ток в контуре iK(i*) возрастает,
в результате чего увеличивается
амплитуда напряжения возбуждения U6(Ue), а
следовательно, и амплитуда тока в
контуре. В установившемся режиме рост
тока в контуре ограничивается
сопротивлением потерь контура а также
затуханием, вносимым в контур за счет
прохождения тока по обмотке ОС.
Незатухающие колебания в контуре
автогенератора установятся лишь при
выполнении фазового (баланс фаз) и
амплитудного (баланс амплитуд) условий
самовозбуждения генератора
