ЗАДАЧИ
Многогранники Важно: решая позиционные задачи с участием многогранников,
необходимо определить видимость боковых рёбер и сторон основания. Задача 103. Пирамида задана своими проекциями на эпюре Монжа
(рис.166). Определить, на каком чертеже – 1, 2 или 3 – верно определена видимость рёбер пирамиды и на фронтальной, и на горизонтальной проекциях.
Рис.166

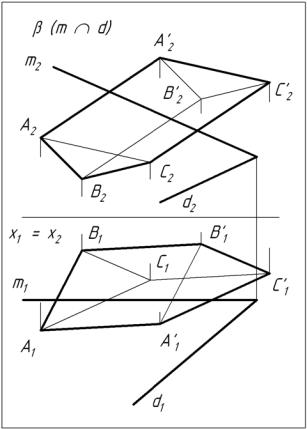

Задача 104. Определить взаимное положение оригиналов (рис.167).
Рис.167
119
Задача 105. Определить взаимное положение оригиналов (рис.168).
Рис.168
Задача 106. Определить взаимное положение оригиналов (рис.169).
Рис.169
120
Задача 107. Определить взаимное положение оригиналов (рис.170).
Рис.170
Задача 108. Определить взаимное положение оригиналов (рис.171).
Рис.171
121
Задача 109. Определить взаимное положение оригиналов (рис.172).
Рис.172 Задача 110. Определить взаимное положение оригиналов (рис.173).
Рис.173
122
Задача 111. Определить взаимное положение оригиналов (рис.174).
Рис.174
Задача 112. Пирамида SABC и плоскость (∆ LMN) заданы координатами соответствующих точек.
S (130; 50; 10); A (50; 70; 110); В (0; 35; 75); С (40; 15; 75);
L (35; 85; 0); M (75; 25; 5); N (110; 65; 110).
Определить взаимное положение оригиналов:
-методом посредника;
-применяя способ преобразования чертежа – замену плоскостей проекций.
