Експериментальна установка
Блок-схема установки, призначеної для вивчення розподілу магнітного поля в поперечному перерізі круглого хвилеводу, показана на рис. 6.2.
Рис. 6.2. Блок-схема вимірювальної установки

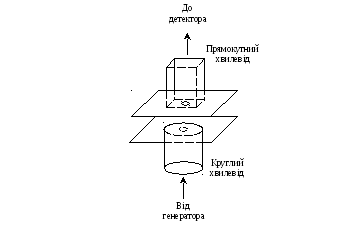

Вона складається із НВЧ генератора 1, феритового вентиля 2, який виключає вплив відбитої хвилі на роботу генератора, плавного переходу з прямокутного хвилеводу на круглий 3, торцевої вимірювальної лінії на круглому хвилеводі 5 з елементом зв’язку 4 і індикаторного приладу 6. Конструкція торцевої вимірювальної лінії показана на рис. 6.3.
Лінія складається з круглого хвилеводу з металевою пластиною на торці. На ній лежить пластина з прямокутним хвилеводом, до якого підключається детекторна голівка. Верхня пластина може рухатися вздовж координат щодо круглого хвилеводу й обертатися навколо осі прямокутного хвилеводу. Поверхні пластин, що прилягають одна до одної, ретельно притерті для забезпечення надійного електричного контакту. Торець прямокутного хвилеводу закритий фольгою з отвором, що є елементом зв'язку прямокутного хвилеводу з круглим.
Рис. 6.3. Торцева вимірювальна лінія
У круглому хвилеводі поширюється основна хвиля – .Дійшовши до пластини з фольгою, частина потужності через елемент зв’язку (отвір) проникає в прямокутний хвилевід, збуджуючи в ньому хвилю . Інша потужність відбивається й поглинається феритовым вентилем.
Конфігурація електромагнітного поля хвилі зображена на рис 6.4. Силові лінії електричного поля показані суцільними лініями, а магнітного – пунктирними.
Силові лінії магнітного поля
Силові лінії електричного поля
Рис. 6.4. Структура електромагнітного поля основної хвилі
З даного рисунка можна побачити, з одного боку, що хвиля не має подовжньої складової електричного поля, а з іншого боку, відповідно до граничних умов, тангенціальна складова електричного поля на металі дорівнює нулю (). Тому біля діафрагми з фольги існує тільки магнітна складова електромагнітного поля, яка і збуджує хвилю в прямокутному хвилеводі. Слід врахувати, що в прямокутному хвилеводі може поширюватися тільки основна хвиля (), у якої силові лінії магнітного поля паралельні широким стінкам хвилеводу. Тому, якщо вектор напруженості магнітного поля в круглому хвилеводі поблизу отвору має довільну орієнтацію (рис.6.5), то електромагнітну хвилю в прямокутному хвилеводі збуджує тільки компонента , паралельна його широким стінкам. Отже, повертаючи прямокутний хвилевід, можна виділити визначений компонент магнітного поля, наприкладабо.
Рис. 6.5. Компоненти напруженості магнітного поля біля отвору
Пересуваючи верхню металеву пластину з хвилеводом уздовж координати r або φ, можна одержати залежність обраного компонента магнітного поля від відповідної координати.
Завдання до експериментальної частини і порядок виконання роботи
1. Застосовуючи формули (6.7), (6.9), табл. 6.1 і табл. 6.2 розрахувати критичну довжину хвилі в круглому хвилеводі для основної хвилі й першого вищого типу (a = 1,15 см).
2. Ознайомитися з апаратурою, вимірювальною установкою. Уключити НВЧ генератор і дати йому прогрітися протягом 10 хв.
3. Вивчити залежність від координатиr.
Для цього потрібно:
a) установити широку стінку прямокутного хвилеводу вздовж координати r;
б) установити фіксоване значення φ. Переміщаючи хвилевід із зондом (отвором) уздовж координати з кроком 1 мм, виміряти й записати значення||. Виміри проводити в діапазоні ;
в) установити значення координати =1 см. Переміщаючи хвилевід із зондом уздовж координатиφ з кроком 20 градусів, виміряти й записати отримані значення . Виміри проводити в діапазоні;
г) нормувати результати вимірів до одиниці, для чого отримані дані кожної серії вимірів розділити на ;
д) побудувати графіки залежностей від координатіφ.
4. Вивчити залежність від координатіφ.
Для цього необхідно:
a) установити широку стінку прямокутного хвилеводу вздовж координати φ (перпендикулярно координаті r);
б) повторити пункти б, в, г попереднього розділу для компоненти ;
в) Побудувати графіки залежностей від координатr і φ .
Зміст звіту
Звіт повинен містити такі складові частини:
Блок-схема вимірювальної установки.
Обчислені значення критичних довжин хвиль для основної хвилі й першого вищого типу.
Графіки залежностей: ,,,.
