B-64144RU/01	РАБОТА	2. РАБОЧИЕ УСТРОЙСТВА

2.3.3

Дисплейные

клавиши

Чтобы отобразить более подробный экран, после функцио- нальной клавиши нажмите дисплейную клавишу. Дисплейные клавиши также используются для фактических операций.

Следующие обозначения показывают, как меняется отобра- жение дисплейных клавиш при нажатии каждой функцио- нальной клавиши.

Следующие символы обозначают следующее:

			:	Обозначает экраны
			:	Обозначает экраны
			: Обозначает экран, который можно отобразить
			: Обозначает экран, который можно отобразить
				нажатием функциональной клавиши (*1)
[	]		: Отображает дисплейную клавишу(2)(3)
(	)		: Обозначает ввод с панели ручного ввода данных.
[	]	:		Отображает дисплейную клавишу, показываемую
				зеленым цветом (или выделенную)(*3).

: Обозначает клавишу прокрутки далее по меню (крайняя справа дисплейная клавиша).

*1 Нажимайте функциональные клавиши для переключения между часто используемыми экранами.

*2 В зависимости от конфигурации, некоторые функцио- нальные клавиши не отображаются.

*3 На монохромном ЖК-дисплее дисплейные клавиши в [ ] и [ ] отображаются одинаково.

397

2. РАБОЧИЕ УСТРОЙСТВА	РАБОТА	B-64144RU/01

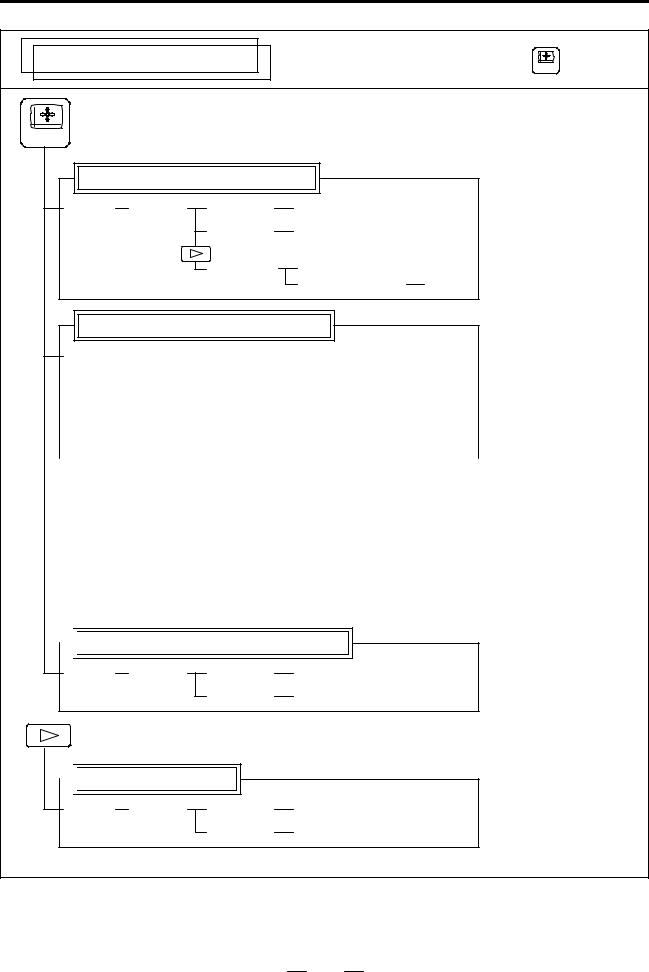

ОКНО ПОЗИЦИОНИРОВАНИЯ	Переход по дисплейным клавишам при
ОКНО ПОЗИЦИОНИРОВАНИЯ	нажатии на функциональную клавишу
	нажатии на функциональную клавишу	POS
		POS

POS

Отображение абсолютных координат
[ABS]	[(OPRT)]	[PTSPRE]	[EXEC]
		[RUNPRE]	[EXEC]
		[WRK-CD]	[ALLEXE]
			(Название оси)	[EXEC]
Отображение относительных координат

[REL]

[(OPRT)]

(Ось или число)

[PRESET]

[ORIGIN]

[ALLEXE]

(Название оси)

[EXEC]

[PTSPRE]

[EXEC]

[RUNPRE]

[EXEC]

Отображение текущего положения

[ALL]

[(OPRT)]

(Ось или число)

[PRESET]

[ORIGIN]

[ALLEXE]

(Название оси)

[EXEC]

[PTSPRE]

[EXEC]

[RUNPRE]

[EXEC]

Ручное прерывание с помощью маховичка

[HNDL] [(OPRT)] [PTSPRE] [EXEC]

[RUNPRE] [EXEC]

Экран контроля

[MONI] [(OPRT)] [PTSPRE] [EXEC]

[RUNPRE] [EXEC]

398

B-64144RU/01			РАБОТА		2. РАБОЧИЕ УСТРОЙСТВА

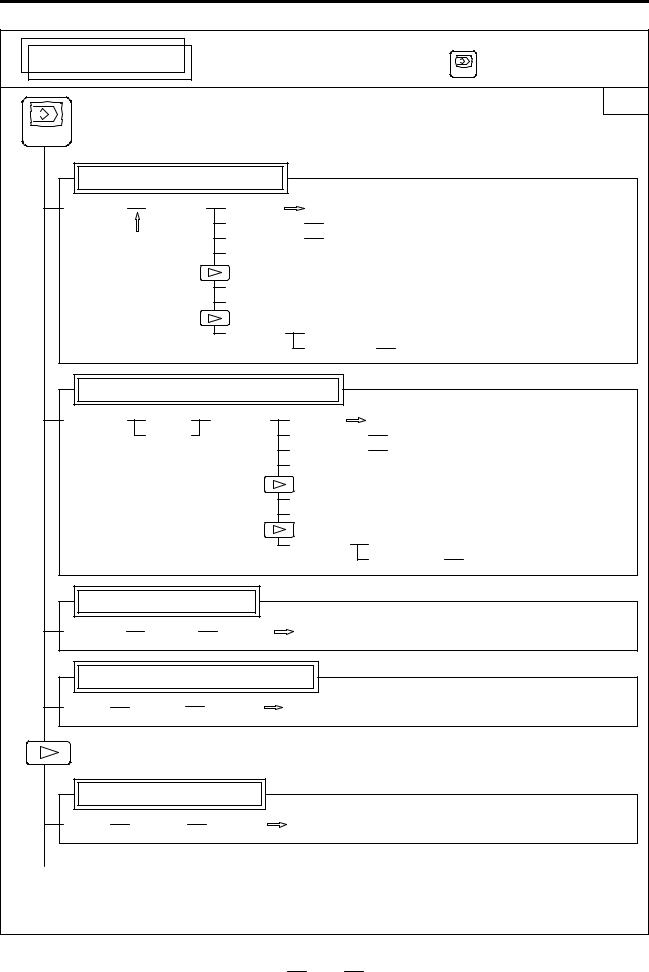

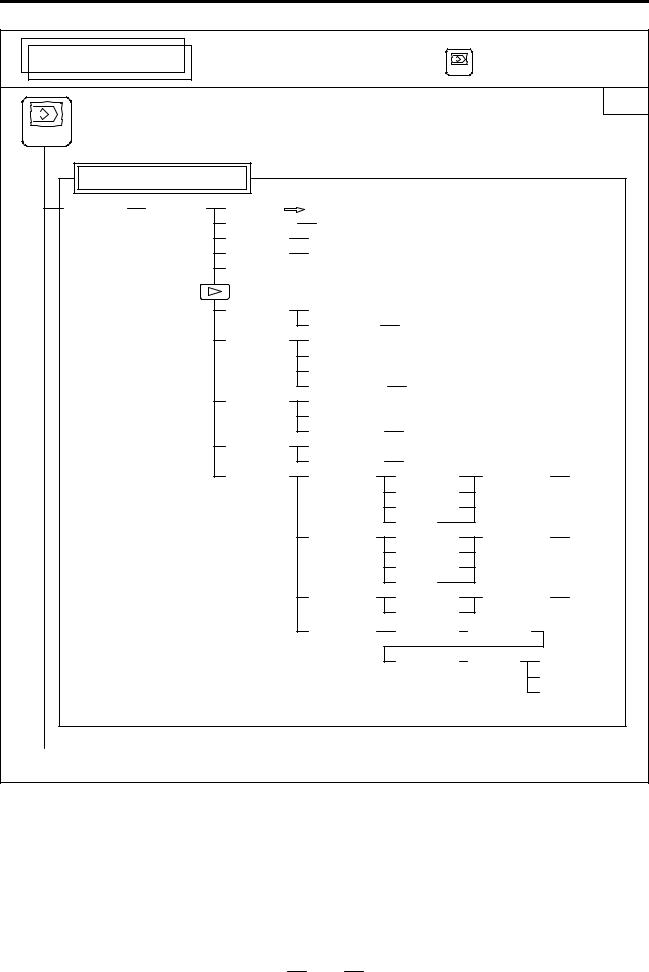

ОКНО ПРОГРАММ		Переход по дисплейным клавишам при
ОКНО ПРОГРАММ		нажатии функциональной клавиши
		нажатии функциональной клавиши
		в режиме MEM			PROG
					1/2
PROG
Экран отображения программы
[PRGRM]	[(OPRT)]	[BG-EDT]	См. ”Когда нажимается дисплейная клавиша [BG-EDT]”
		(Номер О)	[O SRH]
	(1)	(Номер N )	[N SRH]
		[REWIND]
		[ P TYPE - МЕТОД P ]
		[Q TYPE]
		[F SRH]	[CAN]
			(Номер N )	[EXEC]
Экран отображения проверки программы
[CHECK]	[ABS]	[(OPRT)]	[BG-EDT]	Смотрите ”Когда нажимается дисплейная
	[REL]		(Номер О)	[O SRH]	клавиша [BG-EDT]”
			(Номер N )	[N SRH]
			[REWIND]
			[ P TYPE - МЕТОД P ]
			[Q TYPE]
			[F SRH]	[CAN]
				(Номер N )	[EXEC]
Окно текущего блока
[CURRNT]	[(OPRT)]	[BG-EDT]	См. ”Когда нажимается дисплейная клавиша [BG-EDT]”
Экран отображенияследующего блока
[NEXT]	[(OPRT)]	[BG-EDT]	См. ”Когда нажимается дисплейная клавиша [BG-EDT]”
Окно перезапуска программы
[RSTR]	[(OPRT)]	[BG-EDT]	См. ”Когда нажимается дисплейная клавиша [BG-EDT]”
(2) (Продолжение на следующей странице)
			399

2. РАБОЧИЕ УСТРОЙСТВА				РАБОТА		B-64144RU/01
(2)						2/2
(2)
Экран каталога программ
[DIR]	[(OPRT)]	[BG-EDT]		См. ”Когда нажимается дисплейная клавиша [BG-EDT]”
			(Номер О)	[O SRH]	Возврат к программе
[FL.SDL]	[PRGRM]		Возврат в (1) (окно программ)
	Экранотображения каталога файлов
	[DIR]		[(OPRT)]	[SELECT]	(Номер)	[F SET]
					[EXEC]
	Экран отображения операции планирования
	[SCHDUL]		[(OPRT)]	[CLEAR]	[CAN]
					[EXEC]
				(Данные планирования)		[INPUT]

400

B-64144RU/01			РАБОТА		2. РАБОЧИЕ УСТРОЙСТВА
ОКНО ПРОГРАММ		Переход по дисплейным клавишам при
ОКНО ПРОГРАММ		нажатии функциональной клавиши
		нажатии функциональной клавиши			PROG
		в режиме EDIT			PROG
		в режиме EDIT
							1/2
PROG
Отображение программы
[PRGRM]	[(OPRT)]	[BG-EDT]	Смотрите ”Когда нажимается дисплейная клавиша
		(Номер О)	[O SRH]				[BG-EDT]”
		(Адрес)	[SRH↓]
		(Адрес)	[SRH↑]
		[REWIND]
		[F SRH]	[CAN]
			(Номер N )	[EXEC]
		[READ]	[CHAIN] (Курсор перемещается в конец программы)
			[STOP]
			[CAN]
			(Номер О)	[EXEC]
		[PUNCH]	[STOP]
			[CAN]
			(Номер О)	[EXEC]
		[DELETE]	[CAN]
			(Номер N )	[EXEC]
		[EX-EDT]	[COPY]	[CRSR ]	(Номер О)		[EXEC]
				[ CRSR]
				[ BTTM]
				[ALL]
			[MOVE]	[CRSR ]	(Номер О)		[EXEC]
				[ CRSR]
				[ BTTM]
				[ALL]
			[MERGE]	[ CRSR]	(Номер О)		[EXEC]
				[ BTTM]
			[CHANGE]	(Адрес)	[BEFORE]
				(Адрес)	[AFTER]	[SKIP]
						[1-EXEC]
						[EXEC]
(1) (Продолжение на следующей странице)
			401

2. РАБОЧИЕ УСТРОЙСТВА				РАБОТА			B-64144RU/01
(1)							2/2
(1)
Отображение каталога программ
[DIR]	[(OPRT)]	[BG-EDT]		Смотрите ”Когда нажимается дисплейная клавиша
		(Номер О)		[O SRH]	Возврат к программе		[BG-EDT]”
		[READ]		[CHAIN]
				[STOP]
				[CAN]
				(Номер О)	[EXEC]
		[PUNCH]		[STOP]
				[CAN]
				(Номер О)	[EXEC]
Программирование в графическом диалоговом режиме
[C.A.P.]	[PRGRM]		Возврат к программе
	[G.MENU]
	(Номер G)		[BLOCK]	(Данные)	[(OPRT)]	[INPUT]	INSERT
	При пропуске номера G появляется стандартный экран.						INSERT
	При пропуске номера G появляется стандартный экран.
	[(OPRT)]		[INPUT]
Отображение каталога гибких дисков
[FLOPPY]	[PRGRM]		Возврат к программе
	[DIR]		[(OPRT)]	[F SRH]	(Номер)	[F SET]
					[CAN]
					[EXEC]
				[READ]	(Номер)	[F SET]
					(Номер О)	[O SET]
					[STOP]
					[CAN]
					[EXEC]
				[PUNCH]	(Номер)	[F SET]
					(Номер О)	[O SET]
					[STOP]
					[CAN]
					[EXEC]
				[DELETE]	(Номер)	[F SET]
					[CAN]
					[EXEC]
				402

B-64144RU/01			РАБОТА	2. РАБОЧИЕ УСТРОЙСТВА
ОКНО ПРОГРАММ		Переход по дисплейным клавишам при
ОКНО ПРОГРАММ		нажатии функциональной клавиши
		нажатии функциональной клавиши		PROG
		в режиме ручного ввода MDI		PROG
		в режиме ручного ввода MDI
PROG
Отображение программы
[PRGRM]	[(OPRT)]	[BG-EDT]	Смотрите ”Когда нажимается дисплейная
[PRGRM]	[(OPRT)]	[BG-EDT]	клавиша [BG-EDT]”
			клавиша [BG-EDT]”
Экран ввода программы
[MDI]	[(OPRT)]	[BG-EDT]	См. ”Когда нажимается дисплейная клавиша [BG-EDT]”
		(Адрес)	[SRH↓]
		(Адрес)	[SRH↑]
		[REWIND]
Окно текущего блока
[CURRNT]	[(OPRT)]	[BG-EDT]	См. ”Когда нажимается дисплейная клавиша [BG-EDT]”
Экран отображенияследующего блока
[NEXT]	[(OPRT)]	[BG-EDT]	См. ”Когда нажимается дисплейная клавиша [BG-EDT]”
Окно перезапуска программы
[RSTR]	[(OPRT)]	[BG-EDT]	См. ”Когда нажимается дисплейная клавиша [BG-EDT]”

403

2. РАБОЧИЕ УСТРОЙСТВА			РАБОТА	B-64144RU/01

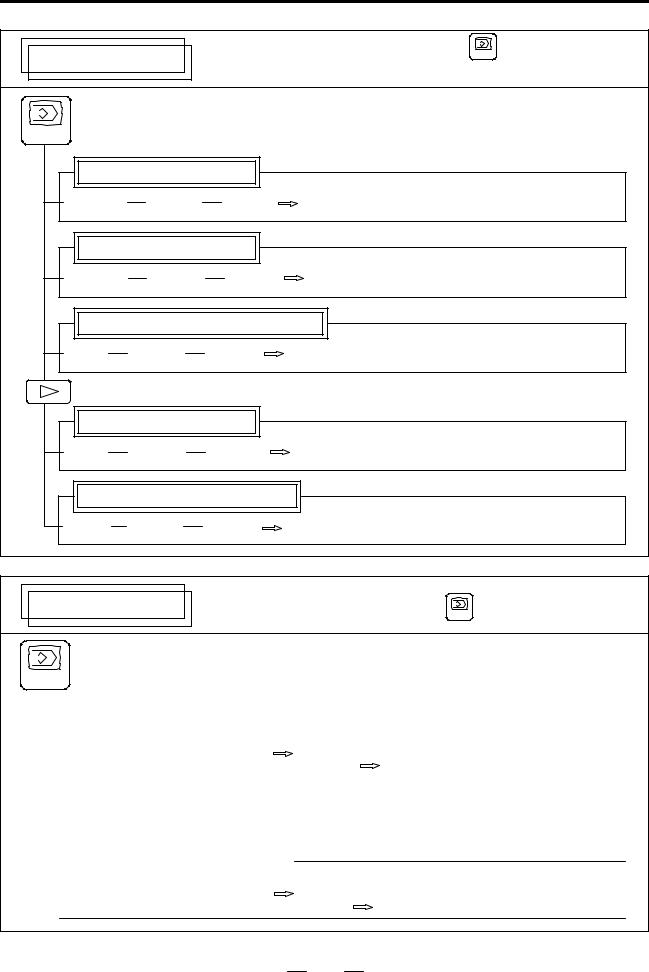

ОКНО ПРОГРАММ		Переход по дисплейным клавишам при
		нажатии функциональной клавиши		PROG
		нажатии функциональной клавиши
		в режимах HNDL, JOG или REF
PROG
Отображение программы
[PRGRM]	[(OPRT)]	[BG-EDT]	См. ”Когда нажимается дисплейная клавиша [BG-EDT]”
Окно текущего блока
[CURRNT]	[(OPRT)]	[BG-EDT]	См. ”Когда нажимается дисплейная клавиша [BG-EDT]”
Экран отображенияследующего блока
[NEXT]	[(OPRT)]	[BG-EDT]	См. ”Когда нажимается дисплейная клавиша [BG-EDT]”
Окно перезапуска программы
[RSTR]	[(OPRT)]	[BG-EDT]	См. ”Когда нажимается дисплейная клавиша [BG-EDT]”
Отображение каталога программ
[DIR]	[(OPRT)]	[BG-EDT]	См. ”Когда нажимается дисплейная клавиша [BG-EDT]”
ОКНО ПРОГРАММ		Переход по дисплейным клавишам при
ОКНО ПРОГРАММ		нажатии функциональной клавиши
		нажатии функциональной клавиши		PROG
		в режимах TJOG или THDL.		PROG
		в режимах TJOG или THDL.

PROG

Отображение программы

[PRGRM]

[(OPRT)]

[BG-EDT]

См. ”Когда нажимается дисплейная клавиша [BG-EDT]”

(Номер О)

[O SRH]

Возврат к программе

(Адрес)

[SRH↓]

(Адрес)

[SRH↑]

[REWIND]

Отображение каталога программ

[DIR]

[(OPRT)]

[BG-EDT]

См. ”Когда нажимается дисплейная клавиша [BG-EDT]”

(Номер О)

[O SRH]

Возврат к программе

404

B-64144RU/01				РАБОТА		2. РАБОЧИЕ УСТРОЙСТВА

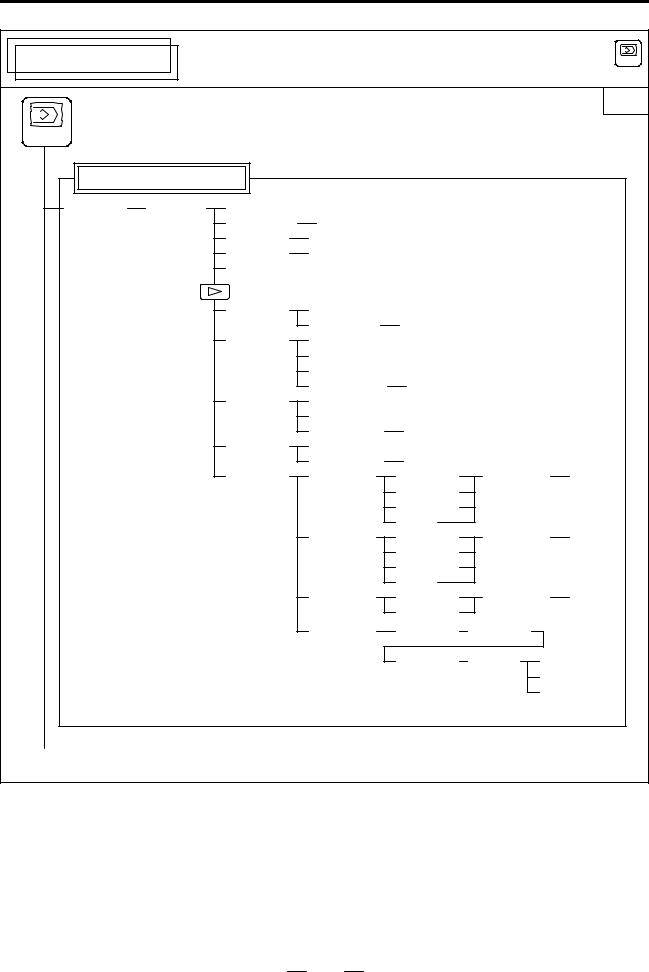

ОКНО ПРОГРАММ		Переход по дисплейным клавишам при нажатии функциональной клавиши							PROG
		(Когда функциональная клавиша [BG-EDT] нажимается во всех режимах)							PROG

									1/2
PROG
Отображение программы
[PRGRM]	[(OPRT)]		[BG-END]
			(Номер О)	[O SRH]
			(Адрес)	[SRH↓]
			(Адрес)	[SRH↑]
			[REWIND]
			[F SRH]	[CAN]
				(Номер N )	[EXEC]
			[READ]	[CHAIN] (Курсор перемещается в конец программы)
				[STOP]
				[CAN]
				(Номер О)	[EXEC]
			[PUNCH]	[STOP]
				[CAN]
				(Номер О)	[EXEC]
			[DELETE]	[CAN]
				(Номер N )	[EXEC]
			[EX-EDT]	[COPY]	[CRSR ]	(Номер О)		[EXEC]
					[ CRSR]
					[ BTTM]
					[ALL]
				[MOVE]	[CRSR ]	(Номер О)		[EXEC]
					[ CRSR]
					[ BTTM]
					[ALL]
				[MERGE]	[ CRSR]	(Номер О)		[EXEC]
					[ BTTM]
				[CHANGE]	(Адрес)	[BEFORE]
					(Адрес)	[AFTER]	[SKIP]
							[1-EXEC]
							[EXEC]
(1) (Продолжение на следующей странице)
				405

2. РАБОЧИЕ УСТРОЙСТВА				РАБОТА			B-64144RU/01
(1)							2/2
(1)
Отображение каталога программ
[DIR]	[(OPRT)]	[BG-EDT]
			(Номер О)	[O SRH]	Возврат к программе
		[READ]		[CHAIN]
				[STOP]
				[CAN]
				(Номер О)	[EXEC]
		[PUNCH]		[STOP]
				[CAN]
				(Номер О)	[EXEC]
Программирование в графическом диалоговом режиме
[C.A.P.]	[PRGRM]		Возврат к программе
	[G.MENU]
	(Номер G)		[BLOCK]	(Данные)	[(OPRT)]	[INPUT]	INSERT
	При пропуске номера G появляется стандартный экран.						INSERT
	При пропуске номера G появляется стандартный экран.
	[(OPRT)]		[INPUT]
Отображение каталога гибких дисков
[FLOPPY]	[PRGRM]		Возврат к программе
	[DIR]		[(OPRT)]	[F SRH]	(Номер)	[F SET]
					[CAN]
					[EXEC]
				[READ]	(Номер)	[F SET]
					(Номер О)	[O SET]
					[STOP]
					[CAN]
					[EXEC]
				[PUNCH]	(Номер)	[F SET]
					(Номер О)	[O SET]
					[STOP]
					[CAN]
					[EXEC]
				[DELETE]	(Номер)	[F SET]
					[CAN]
					[EXEC]
				406
