842

Полное отсутствие швов и стыков, где не собираются бактерии и грязь;

А еще полимерные полы настолько устойчивы к низким температурам, что их даже используют в качестве основания для больших морозильных камер.

А еще, в отличие от бетонной стяжки, эти полы никогда не выделяют ни пыли, ни опасных для жизни соединений. Кроме того, на еще и наносят интересные изображения: 3D картинки (см. рис. 1), мелкие детали и многое другое. Можно сказать, что полимерные полы – это настоящее поле для фантазии современных дизайнеров.

Рисунок 1

Но есть у полимерных полов и некоторые минусы, которых вам следует

знать:

Достаточно большой объем работы и срок ее выполнения ; Дороговизна используемых материалов ; Высокая цена за смету, если вы нанимаете строительную бригаду.

Высоконаполненное полиуретановое покрытие прослужит не менее 20-25 лет, тонкослойное 10 лет. Если сравнить с аналогичными предложениями в данной сфере, то наливные полы значительно превосходят другие покрытия по сроку эксплуатации. Средний срок службы керамогранита составляет 15 лет, керамической плитки – 10 лет, промышленного линолеума – всего 5 лет.

Цена на наливной пол зависит от многих факторов: толщины покрытия, требуемой износостойкости и долговечности, необходимых эксплуатационных характеристик и сложности технологического процесса (см. рис. 2) .

Рисунок 2

221

За счет большого разнообразия полимерных покрытий цена наливного пола может быть минимизирована. Например, если нужно выполнить полы на складе (финишное покрытие), то достаточно сделать полиуретановую пропитку, которая обеспечит долгосрочную и надежную эксплуатацию. В этом случае цена наливного пола составит 200-250 руб/ с учетом работ и материалов. Укладывается высокопрочное кварцнаполненное покрытие в паркинге – на такой наливной пол цена возрастет до 600-800 руб/ . Выполняются высоко декоративные полы в ресторане – на этот наливной пол цена составит 1200-1500руб/ .

Литература 1. Шихов А.Н. Реконструкция, усиление и повышение изоляционных качеств гражданских

зданий: учебное пособие / А.Н. Шихов, Д.А. Шихов. Пермь: Изд-во Перм. гос. техн. ун-та, 2008. 244 с.

УДК 624.69.059.7

Р.А. Казымов, С.М. Леготкина – студенты; А.Н. Шихов – научный руководитель, канд. техн. наук, ФГБОУ ВПО Пермская ГСХА, г. Пермь, Россия

ПРИСТРОЙКА ЛОДЖИЙ И ЭРКЕРОВ ПРИ РЕКОНСТРУКЦИИ ЗДАНИЙ

Аннотация. Приведены примеры пристройки лоджий и эркеров при реконструкции зданий.

Ключевые слова: здания, лоджии и эркеры, реконструкция.

Одним из вариантов реконструкции жилых зданий первых массовых серий является пристройка к фасадным и торцевым поверхностям дополнительных объемов в виде лоджий, эркеров, санитарно-технических узлов, отдельных комнат и секций зданий. Пристройки позволяют получить дополнительные площади для кухонь, жилых комнат, лифтовых узлов и других вспомогательных помещений.

Одним их технических решений повышения комфортности пятиэтажных зданий является модернизация, связанная с превращением балконов в лоджии. В результате длительной эксплуатации и воздействию атмосферных осадков большинство балконов подверглись значительному износу и потере несущей способности. В связи с этим превращение балконов в лоджии, особенно с увеличением их площадей, обеспечивает не только восстановление эксплуатационной надежности, но и позволяет получить дополнительные площади квартир при одновременном повышении архитектурной выразительности реконструируемого здания.

При этом возможны следующие варианты:

-с использованием балконной плиты в качестве плиты лоджии (рис. 1, а);

-с использования балконной плиты в качестве несущей конструкции для плиты лоджии (рис. 1 б).

222

Рисунок 1. Конструктивно-технологическая схема пристройки лоджий на месте существующих балконов

а) - с использованием балконной плиты в качестве плиты лоджии; б) - с использования балконной плиты в качестве несущей конструкции для плиты лоджии; 1- стенка лоджии; 2- плита лоджии; 3 - ограждение лоджии; 4 - плита балкона; 5 - наружная стена; 6 - фундамент лоджии

В первом варианте лоджия устраивается в габаритах балконной плиты, а во втором случае выходит за габариты лоджии. Процесс устройства вновь создаваемых плит для лоджий осуществляется путем удаления разрушенных частей существующих балконных плит с обнажением арматуры, размещением опалубки, дополнительным армированием и бетонированием.

Наиболее простым является конструктивное решение лоджии в виде металлического каркаса из прокатных профилей на один или два этажа, объединенных на уровне перекрытий и оконных проемов угловыми связями. Крепление каркаса с наружными стенами осуществляется с помощью установки анкеров и соединения закладных деталей со стойками лоджии (рис.2).

Технология устройства таких лоджий состоит из возведения фундаментов в виде коротких буроиньекционных свай с монолитным ростверком, поэтажным устройством металлического каркаса, возведения стенового ограждения и установки оконных заполнений.

Рисунок 2. Фасад (а) и разрез (б) пристройки лоджии на месте размещения балконов

223

Технологическая схема устройства свайного фундамента под пристраиваемые объемы приведена на рис.3.

Рисунок 3. Технологическая схема устройства свайного фундамента под пристраиваемые стены

а) - устройство лидирующей скважины; б) - подача мелкозернистой бетонной смеси и уплотнение электроимпульсами; в) - возведение монолитного ростверка

В качестве стенового ограждения лоджий может применяться кирпич, облегченные панели, пенополистирольные блоки из несъемной опалубки, монолитный бетон и другие материалы с обеспечением требований по теплотехническим характеристикам, а для плит лоджий – сборный или монолитный железобетон.

Пристройка эркеров предусматривает увеличение площади кухонь и жилых помещений. Эркеры могут пристраиваться как для жилых домов в крупнопанельном исполнении, так и с кирпичными или блочными стенами. По геометрической форме эркеры могут иметь различную схему в плане, что обеспечивает разнообразие архитектурных решений. Помимо увеличения площади помещения и обогащения его интерьера, эркеры улучшают освещение и инсоляцию помещений. Они могут выполняться прямоугольной, треугольной, трапециевидной, полукруглой или другой формы в плане (рис. 4).

Рисунок 4. Варианты архитектурного решения эркеров

Пристраиваемые объемы могут выполняться из кирпичной кладки с утеплением, из пенополистирольной несъемной опалубки, блоков из ячеистых бетонов плотностью 500-700 кг/м3, монолитным способом в мелкощитовой опалубке, из объемных блоков заводского изготовления.

Для стенового ограждения лоджий и эркеров могут применяться крупноформатные керамические блоки. Размер одного керамического блока в 10-15 раз превышает стандартный размер кирпича. Наличие в блоках паз гребень позволяет соединять блоки между собой по пазогребневой системе, как конструктор. Вес

224

кладки из крупноформатных керамических блоков в 1,7 раза ниже кладки из полнотелого красного кирпича. Блоки укладывают на горизонтальную постель на растворе, а вертикальные швы заменяют пазогребневым зацеплением, что снижает расход раствора и ускоряет возведение стен.

Хорошим стеновым материалом для лоджий и эркеров являются полистиролбетонные блоки, которые являются близкими к ячеистым бетонам (пенобетон и газобетон), но превосходящим их по многим показателям. Стены из полистиролбетонных блоков не требуют дополнительного утепления. По стоимости 1 м2 стены из полистиролбетона в 1,5-2,0 раза дешевле стен из ячеистых блоков или кирпичных стен с утеплителем. Затраты на отопление могут быть в 2-3,5 раза ниже, чем у кирпичного дома.

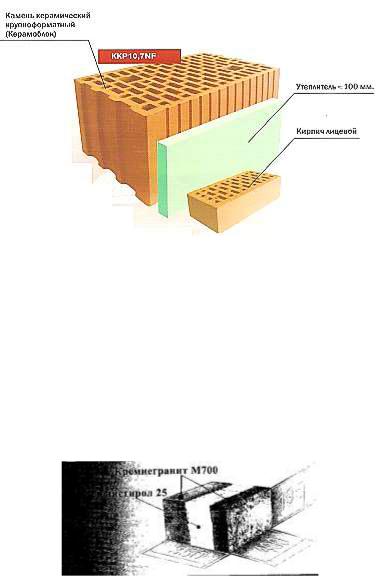

Внешний вид крупноформатного блока

Конструкция стены из полистиролбетоных блоков толщиной 300 мм эквивалентна по теплопроводности кирпичной стены толщиной 1,8 м. Крупноразмерные блоки размером 588х300х188 мм и 588х300х376 мм при плотности от 200 до 600 кг/м3 монтируются на клеевой основе, что позволяет получить межблочный шов не более 3-4 мм и избежать мостиков холода. Один блок заменяет 17 кирпичей и весит не более 22 кг.

Хорошие архитектурные качества имеют кремнегранитные блоки, которые представляют собой 3-х слойную конструкцию, состоящую из двух наружных слоев, выполненных из кремнегранита и внутреннего слоя из пенополистирола.

Схема блока из кремнегранита

Блоки из кремнегранита обладает высокими прочностными и энергосберегающими свойствами, долговечностью, не требует дальнейшей декоративной отделки и утепления. На прилагаемом рис. 5 приведены толщины различных строительных материалов, которые обеспечивают равновеликое сопротивление теплопередаче кремнегранитных блоков.

225

Рисунок 5. Сопротивление теплопередачи блока из кремнегранита толщиной 350 мм по сравнению с различными конструкциями стен

Возведение стенового ограждения лоджий может осуществляться изнутри или снаружи пристраиваемых лоджий. В последнем варианте требуется устройство лесов и специальных подъемников для подачи материалов.

Наиболее эффективным является пристройка объемных элементов лоджий и эркеров из блоков полной заводской готовности, выполняемых из тяжелого или легкого железобетона (рис. 6).

Рисунок 6. Пристройка объемных элементов лоджий полной заводской готовности

а) - план лоджии; б) - схема монтажа

Объемные блоки изготавливаются из тяжелого и легкого железобетона. Они состоят из элементов стенового ограждения и перекрытия. Наружная поверхность блоков защищается специальными покрытиями из металлических профилированных листов, цементно-волокнистых плит или многослойного штукатурного покрытия. Блоки выполняются неутепленными для лоджий и утепленными для эркеров и состоят из элементов стенового ограждения толщиной 80-120мм и перекрытия - 160-180- мм. Габаритные размеры блоков принимаются в соответствии с шагом внутренних несущих стен для крупнопанельных зданий и кратным размещению оконных проемов для зданий с кирпичными стенами. Характеристики выпускаемых объемных блоков заводского изготовления эркеров и лоджий приведены в табл. 1.

226

Таблица 1

Характеристика пристраиваемых объемных блоков

Особое внимание при установке блоков следует уделять качеству устройства стыковых соединений, изоляции закладных деталей, устройству швов, герметизации и теплоизоляции стыков.

Крепления блоков с реконструируемым зданием осуществляется путем сварки закладных элементов, размещающихся в торцевых элементах блоков, с закладными элементами поперечных несущих панелей - перегородок. С этой целью предусматривается демонтаж смежных с пристраиваемым объемом наружных стеновых панелей или вскрытие вертикальных и горизонтальных стыков между наружными стеновыми панелями с устройством отверстий в поперечных панелях-перегородках и болтовых соединений с направляющими объемных блоков (рис.7, а,б).

К кирпичным стенам объемные блоки крепятся с помощью соединения закладных элементов блоков с распорными анкерами, размещаемыми в кладке кирпичных стен (рис.7, в,г). Закладные детали и пластины анкеров соединяются сваркой с помощью накладок. Более простым решением является устройство сквозного отверстия в наружной стене, в которое попускается металлический анкер и соединяется с закладной деталью блока на сварке.

Возможен вариант пристройки дополнительных объемов к зданию с помощью использования навесных объемных блоков (рис.8).

Полная заводская готовность объемных блоков дает возможность в короткие сроки привести их в эксплуатационное состояние путем подключения систем электроснабжения, отопления и водоснабжения. Дополнительным преимуществом применения объемных блоков является возможность уширения зданий за счет передачи на них нагрузки от надстраиваемых этажей. Однако при этом необходимо предусмотреть соответствующее армирование стен и перекрытий блоков, а также выполнить дополнительный расчет фундаментов.

227

Рисунок 7. Схемы сопряжений пристраиваемых блоков с конструктивными элементами здания

а) - при демонтаже наружных стеновых панелей; б) - то же, при вскрытии вертикальных и горизонтальных стыков наружных панелей; в, г) - с помощью анкерного и болтового крепления объемного блока с кирпичными стенами;

1- наружная стена; 2 - внутренняя несущая стеновая панель; 3 - демонтируемая наружная стеновая панель; 5 - связующий элемент; 6 - распорный анкер в кирпичной стене; 7 - сварное соединение; 8 - утеплитель; 9 - облицовка;

10 - стяжной болт

Рисунок 8. Пристройка дополнительных объемов к зданию с использованием навесных объемных блоков

Практика использования объемных элементов доказала их высокую эффективность, связанную со снижением сроков и стоимостью производства строи- тельно-монтажных работ, возможностью создания гибких планировочных решений квартир, а также повышением архитектурной выразительности зданий и их разнообразия. Пристройка объемных элементов из индустриальных блоков позволяет в короткие сроки осуществить работы по реконструкции здания без отселения и минимального нарушения ритма жильцов.

Литература 1. Шихов А.Н. Реконструкция, усиление и повышение изоляционных качеств гражданских

зданий: учебное пособие / А.Н. Шихов, Д.А. Шихов. Пермь: Изд-во Перм. гос. техн. ун-та, 2008. 244 с.

228

УДК 624.69.059.7

Я.С. Лапин – студент; А.Н. Шихов – научный руководитель, канд. техн. наук,

ФГБОУ ВПО Пермская ГСХА, г. Пермь, Россия

ПРИМЕНЕНИЕ ВСТРОЕННЫХ СИСТЕМ СО СБОРНО-МОНОЛИТНЫМ КАРКАСОМ ПРИ РЕКОНСТРУКЦИИ СТАРЫХ ЗДАНИЙ

Аннотация. Приведена технология реконструкции старых зданий с использованием встроенного сборно-монолитного каркаса.

Ключевые слова: реконструкция, старые здания, встроенный сборномонолитный каркас.

Реконструкция старых зданий с использованием встроенного сборномонолитного каркаса предусматривает полный демонтаж перекрытий, перегородок, внутренних стен и других конструктивных элементов, оставляя наружные несущие стены, а иногда и стены лестничных клеток.

Затем осуществляется встройка внутренних несущих конструкций, которая может выполняться: в сборном, сборно-монолитном и монолитном вариантах. Особенностью такой технологии является то, что встроенная система, имея самостоятельные фундаменты, воспринимает технологические и эксплуатационные нагрузки и этим самым, частично или полностью исключает их передачу на стеновые ограждения. Данная технология позволяет осуществлять надстройку зданий независимо от несущей способности старых фундаментов и стенового ограждения, снизить объем работ по укреплению основания, усилению существующих фундаментов, а также стен /1/.

Система позволяет осуществить эффективную реконструкцию существующих жилых и общественных зданий старой постройки с доведением их параметров до современных требований (по несущей способности, огнестойкости, комфорту, тепловой защите и звукоизоляции и т.п.) и сохранением их исторического архитектурного облика.

Метод встраиваемого каркаса с плоским сборно-монолитным перекрытием был разработан унитарным предприятием «Институт БелНИИС» и апробирован в историческом центре г. Могилева (республика Беларусь) при реконструкции 5- этажного жилого дома с надстройкой мансардного этажа /2/.

В настоящее время разработано и применяется несколько встроенных систем, основанных на применении сборных и монолитных конструктивных элементов каркаса и плоских дисков перекрытия.

Вашему вниманию представлен доклад, в котором при реконструкции старых зданий используется технология встроенного сборно-монолитного каркаса. Основными несущими элементами конструктивной системы являются: железобетонный каркас с плоскими сборно-монолитными дисками перекрытий, образованными сборными многопустотными плитами и сквозными на всю ширину и длину здания монолитными несущими и связевыми ригелями, скрытыми в пределах толщины многопустотных плит перекрытия (рис.1.).

229

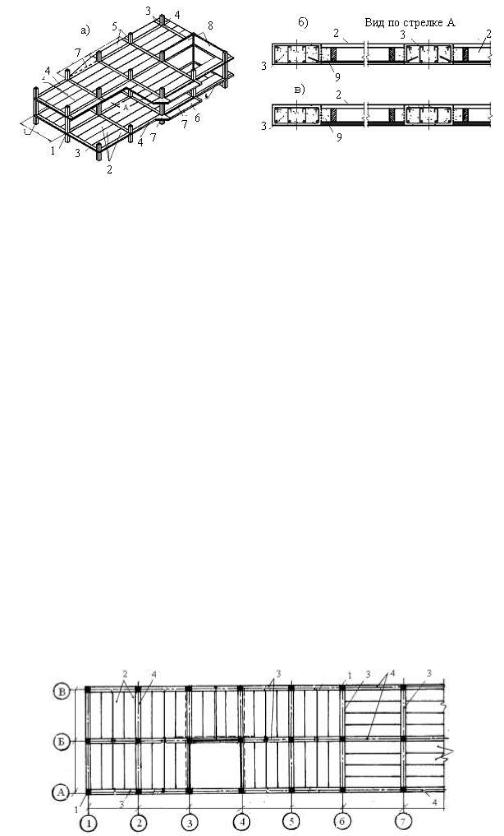

Рисунок 1. Конструктивно-технологическая схема встроенного сборно-монолитного каркаса

а) - общий вид каркаса; б) - разрез вдоль плит при равной высоте несущего ригеля и сборных типовых плит; в) - то же, со сборными плитами безопалубочного формования; 1 - колонны; 2- сборные многопустотные плиты; 3 - монолитные несущие ригели; 4 - монолитные связевые ригели; 5,6 - консоли диска перекрытия (для устройства балконов, эркеров и т.п.); 7- монолитные участки перекрытия; 8 - стенки вертикальных диафрагм жесткости, совмещенные с ограждениями лестнично-лифтового узла; 9 - бетонные шпонки несущих ригелей

Монолитные несущие и связевые ригели в сочетании с монолитными бетонными швами плит перекрытий объединяют между собой все элементы каркаса в единую пространственную несущую систему, способную воспринять все приложенные к зданию нагрузки и воздействия. В системе могут быть реализованы следующие схемы размещения несущих ригелей:

-с поперечным расположением;

-с продольным расположением;

-с комбинированным расположением, когда для одной ячейки каркаса один и тот же ригель является несущим, а для смежной - связевым (рис.2).

Несущие ригели выполняют прямоугольного, либо таврового сечения. Они располагаются в плоскости перекрытия между торцами многопустотных плит.

Монолитные связевые ригели, размещаемые вдоль плит перекрытия, выполняют прямоугольными на высоту сечения плит или выступающими кверху на высоту стяжки пола (40 мм). При расположении связевых ригелей на краю диска перекрытия, они могут быть развиты по высоте книзу.

Рисунок 2. Варианты размещения плит перекрытия в здании

1 - колонна; 2- плиты перекрытия; 3- несущие ригели; 4 - связевые ригели

230
