Вопрос1. Выполните поперечный разрез двухэтажного административно-бытового корпуса пристроенного к продольной стене одноэтажного производственного здания. Высота этажа АБК 3 м. Ширина пристройки 12 м. Сетка колонн 6x6 м. Для производственного здания Но=9,6 м. Конструкции железобетонные.
Вопрос №2 Для однопролётного шарнирно-опёртого ригеля при действии равномерно-распределённой нагрузки покажите эпюры внутренних усилий и места расчётных сечений по прочности. Как определить требуемое количество продольной арматуры? Приведите схему армирования ригеля продольной и поперечной арматурой в соответствии с эпюрами M и Q.
Построение эпюры материалов
Эпюра материалов отражает запас прочности в сечениях ригеля и позволяет уменьшить этот запас, путем обрыва части стержней или изменения диаметра арматурных стержней ригеля.
Последовательность построения эпюры материалов следующая:
строится эпюры моментов с указанием значений Мпрод. и Моп.,
определяются х1, х2 (М=0) из решения квадратного уравнения:
после определения площади продольной рабочей арматуры Аs, по сортаменту подбирают стержни арматуры, уточняют Аs и определяют момент, который может воспринять теперь сечение ригеля: М=Rsh0As.
Для нахождения места теоретического обрыва нижней рабочей арматуры сначала определяется момент, который может воспринять сечение ригеля с двумя стержнями арматуры вместо четырех: коэффициент = , по определяем ; М=Rsh0As, затем аналогично пункту 2 определяется х1 и х2 при определенном значении момента М,
для определения места практического обрыва арматуры необходимо найти длину перепуска арматуры w1 (w2), w=≥20d, где qsw- распределенное усилие в поперечной арматуре (берется из расчета поперечной арматуры ригеля), Q=Q1(Q2), d- диаметр обрываемой арматуры.
|
|
Вопрос 3.Сплошные фундаменты. Сопряжение колонн с фундаментами

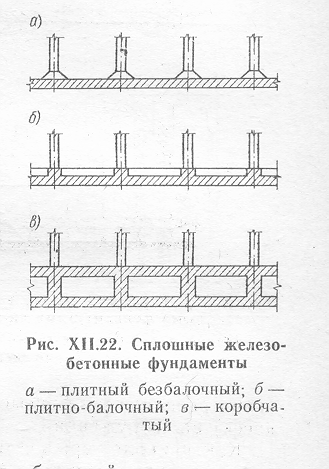

Сплошные фундаменты бывают: плитными безбалочными, плитно-балочными и коробчатыми. Наибольшей жесткостью обладают коробчатые фундаменты. Сплошные фундаменты делают при особенно больших и неравномерно распределенных нагрузках. Конфигурацию и размеры сплошного фундамента в плане устанавливают так, чтобы равнодействующая основных нагрузок от сооружения проходила примерно в центре подошвы.
Под действием реактивного давления грунта сплошной фундамент работает подобно перевернутому железобетонными перекрытию, в котором колонны выполняют роль опор, а элементы конструкции фундамента испытывают изгиб под действием давления грунта снизу.
В зданиях и сооружениях большой протяженности сплошные фундаменты (кроме торцевых участков небольшой длины) приближенно могут рассматриваться как самостоятельные полосы (ленты) шириной, равной единице, лежащие на податливом основании. Сплошные фундаменты устраивают под всем зданием в виде ж/б плит под стены или сетку колонн. Сплошные фундаменты способствуют уменьшению неравномерности осадки сооружения.
Безбалочные (гладкие) фундаментные плиты армируют сварными сетками. Сетки принимают с рабочей арматурой в одном направлении. Верхние сетки укладывают на каркасы-подставки.
Плитно-балочные сплошные фундаменты армируют сварными сетками и каркасами. В толще плиты уложены двойные продольные и поперечные сетки. Наиболее напряженная зона дополнительно усилена двойным слоем продольных сеток. На местный изгиб плита армирована верхней арматурой, сгруппированной в сетки из трех рабочих стержней.
Толщину плиты, работающей на изгиб, определяют расчетом на моментные нагрузки, исходя из расчета на продавливание в местах опирания колонн. Опирание колонн на гладкие и коробчатые плиты осуществляется через сборные и монолитные стаканы. Ребристые плиты соединяются с колоннами с помощью монолитных стаканов и выпусков арматуры.
Сопряжение колонн с фундаментами – жесткое. Высота фундамента определяется из из условий: 1) обеспечения заделки колонны в фундаменте;
2) обеспечения анкеровки рабочей арматуры колонны; 3) обеспечения ее прочности на продавливание подколонником
