Билет № 43

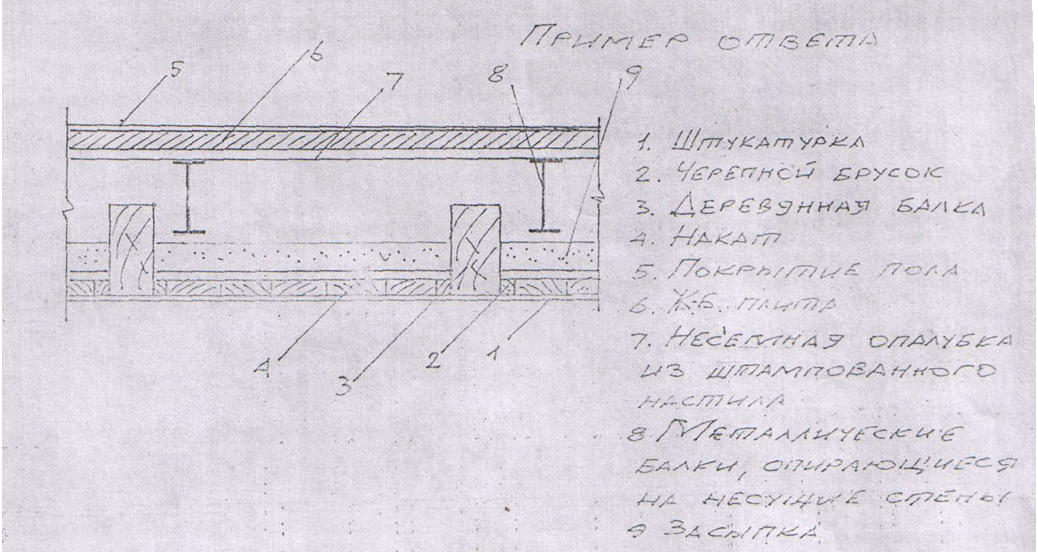

1. Выполните фрагмент разреза перекрытия гражданского здания, включающее историческое перекрытие по деревянным балкам с демонтированной конструкцией пола и вновь возводимое над ним перекрытие из металлических и железобетонных конструкций.

Реконструкция данного перекрытия может производится без выселения. Новое перекрытие будет выше предыдущего и имеет большую жесткость из-за лучших конструктивных способностей материалов, используемых при реконструкции.

2. Приведите формулу для расчета деревянных балок по 1 и 2 предельным состояниям.

Проверка на устойчивость по 1 предельному состоянию по нормативным напряжениям при М_max

изгибающие моменты от равномерно распределенных усилий q.

моменты сопротивления сачения.

По 2 педельному состоянию делуются расчет прогиба от усилий q и расчет от скалывания: ;.

а) односторонее скалывание; б) промежуточное скалывание;

Расчет деревянных элементов, работающих на касательные усалия t производится по формуле:

где Q – действующая поперечная сила; F_бр – площать брутто с максимальными размерами сечения элемента на участке ℓ_ск; I_бр – мамент сопротивления сечения F_бр; b_расч – расчетная ширена сечения.

3. Глубина заложения фундаментов является одним из основных факторов, обеспечивающих необходимую несущую способность и деформации основания, не превышающие предельных по условиям нормальной эксплуатации здания или сооружения. Отчего зависит глубина заложения фундамента. Допускается ли закладывать подошвы соседних фундаментов на разных отметках.

Глубина заложения фундамента определяется:

- инженерно-геологическими условиями площадки строительства (физико­механические свойства грунтов, характер напластования и пр.);

- гидрогеологическими условиями площадки и возможными их изменениями в процессе строительства и эксплуатации зданий и сооружений;

- глубиной сезонного промерзания грунтов;

- конструктивными особенностями зданий или сооружений (например, жилое зда­ние с подвалом или без него), нагрузок и воздействий на фундаменты;

- глубиной заложения фундаментов примыкающих сооружений, а также глубиной прокладки инженерных коммуникаций.

Глубина заложения фундаментов d исчисляется от поверхности планировки рис.а. или пола подвала рис.б. до подошвы фундамента, а при наличии бетонной подго­товки - до ее низа.

При выборе глубины заложения фундамента рекомендуется:

- предусматривать заглубление фундаментов в несущий слой грунта не менее чем на 10-15 см;

- избегать наличия под подошвой фундамента слоя грунта, если его прочностные и деформационные свойства значительно хуже свойств подстилающего слоя грунта,

- стремиться, если это возможно, закладывать фундаменты выше уровня подзем­ных вод для исключения необходимости применения водопонижения при производстве работ.

Фундаменты здания рекомендуется закладывать на одной отметке. Однако, если здание состоит из нескольких отсеков, то для ленточных фундаментов допускается при­менение различной глубины их заложения. При этом переход от более заглубленной части к менее заглубленной должен выполняться уступами (рис. 2). Уступы должны быть не круче 1:2, а высота уступа Δh - не более 60 см.

Допустимая разность отметок заложения столбчатых фундаментов (или столбчато­го и ленточного) определяется по формуле

Δh≤ a(tg φ_I + c_I/p),

где а - расстояние между фундаментами в свету; φ_I и c_I - расчетные значения угла внут­реннего трения и удельного сцепления грунта; р - среднее давление под подошвой расположенного выше фундамента под действием расчетных нагрузок.

4. Назовите методы уплотнения бетонной смеси при устройстве монолитных железобетонных перекрытий.

Уплотнение бетонной смеси обеспечивает высокую плотность и однородность бетона. Уплотнение можно производить следующими способами:

а) Вибрирование. При устройстве перекрытий можно использовать глубинные вибраторы типа булава и поверхностные типа виброреек и воброплощадок. Первые применяют в основном для массивных конструкций, вторые используются в основном для перекрытий и бетонных подготовок.

б) Штыкование используется, если смеси высокоподвижные или литые, также при густоармированных конструкциях.

в) Трамбование ( ручное или пневматическое) применяется при жестких бетонных смесях, в молоармированных конструкциях, либо когда использовать вибраторы нельзя из-за находящегося рядом оборудования.

5.Какие источники электроэнергии могут быть применены при организации строительства объекта.

- стационарные источники электроснабжения. Для питания небольших и средних строительных площадок используют трансформаторные подстанции, понижающие напряжение с 35, 10 или 6 до 0,4 кВ.

- передвижные подстанции. На объектах, не обеспеченных электропитанием от существующих источников по низковольтной сети, обычно монтируют инвентарные КТП, которые посредством кабеля или воздушной линии электропередачи подключаются к источнику высокого напряжения энергосистемы. Расход электроэнергии фиксируют приборами.

- временные электростанции. В строительстве применяют при отсутствии или недостаточности источников и сетей снабжающих энергосистем, чаще всего в подготовительный период строительства и в период развертывания работ. Временные передвижные электростанции можно разделить на 3 группы:

а) до 100 кВт – малой и средней мощности с двигателем внутреннего сгорания

б) до 1000 кВт – крупные с дизельным двигателем

в) свыше 1000 кВт – энергопоещда с газо- и паротурбинными установками

6. Объясните особенности составления локальных смет на ремонтно-строительные работы. Какими сметными нормативами следует пользоваться в Московской базе 1998г.

Локальная смета является первичным сметным документом и составляется на основе количества работ, определенных в составе рабочего проекта и рабочей документации. Локальная смета составляется на:

Здания и сооружения: строительные работы, внутренние сантехнические работы, внутренние электроработы, монтажа технического оборудования и др. роботы.

Общеплощадочные работы: вертикальное планирование, устройство дорог, благоустройство и др. работы.

В локальных сметах производится группировка данных по отдельным конструктивным элементам здания, видам работ и устройствам. Порядок группировки должен соответствовать технологии последовательности работ и учитывать специфику отдельных видов строительства. Этот порядок должен регламентироваться отраслевыми нормативными документами. При соответствующих локальных сметах работы, осуществляемые в ходе реконструкции, расширения и технического перевооружения действующих предприятий здания и сооружений, принимаются сметные нормы, в которых учтены условия производства всех таких работ.

№

Шифр работ

Наименование

Ед. измерения

Кол-во

Цена за ед. измерения в рубл.

Поправочный коэф-т

Коэф-т зимнего удорожания

Коэф-т пересчета

Всего зарплата в рубл.

Установленная зарплата

7. Предпроектная документация.

Предпроектная документация состоит из:

-решение о строительстве (подготавливает заказчик; для этого он оформляет ходатайство и, если потребуется, защищает его в соответствующей инстанции);

- выбор района строительства (заказчик разрабатывает вариант строительства, согласовывает с организациями, разрабатывающими перспективные планы строительства);

- выбор площадки для строительства (разработка предложений в пределах намеченного района, увязка с проектной застройкой города, согласование с проектной организацией, организация комиссии санитарного и пожарного надзора);

- разработка технико-экономических обоснований и расчётов

- инженерно-экономические изыскания

Исходные данные для проектирования, передаваемые заказчиком проектной организации, содержат все документы предпроектной стадии: постановление о строительстве, решение об отводе земельного участка, задание на проектирование (составленное ранее с участием проектной организации), архитектурно-планировочное задание, материалы инженерных изысканий, а также справку о включении в план проектных работ.

Согласование разработанного проекта и сметы проводится генеральным проектировщиком в части источников водо-, энерго- и газоснабжения, спуска сточных вод и др. После этого проект передаётся заказчику. Выполненный проект должен быть согласован с генеральным подрядчиком. Одновременно генподрядчик рассматривает и согласовывает сметную документацию и передаёт проект на экспертизу и утверждение.
