На рисунке 1— бумажный лист; 2 — шрифтоноситель; 3 — подающий валик.

НИМ рычажного типа (>ВГ1Р) выпускаются на базе пишущих машинок «ОШТИМА» (ГДР), безрычажные с расположением литерпа сегментах под названием «Веритайпер» — фирмой «Адресограф Мультиграф» (США) и безрычажные с расположением печатающих литер на сферической поверхности под названием «ИВМ композер>>.(.т. е. наборщик) — фирмой ИБМ (США).

Наборно-пишущие машины рычажно-сегментного типа

Наборно-пишущие машины рычажно-сегментного ти­ па выпускаются двух моделей: Szl.04 без электроприво­ да и ВС-202 (рис. 80) с электроприводом и выносным пультом управления.

Наборно-пишущие машины Szl.04, так же как и ВС-202, предназначены для изготовления машинописно-

ISO

указатель окончания формирования строки; механизм обратного хода каретки; механизм полуавтоматической выключки строки; механизм утолщения букв.

Скорость машинописи ограничивается синхронностью разноширинной подачи каретки с работой печатной (сег­ ментно-рычажной) системы, состоящей из подвижно свя­ занных между собой клавишных, промежуточных и ли­ терных рычагов, заканчивающихся шрифтовыми колод­ ками с рельефными литерами.

С х е м а т е х н о л о г и ч е с к о г о п р о ц е с с а и з г о т о в л е н и я т е к с т о в о г о о р и г и н а л а

1.Ознакомление оператора с оригиналом рукописи.

2.Подготовка машины к работе.

3.Первая (расчетная) перепечатка текста без вы­ ключки строк.

4.Корректура оттиска.

5.Подготовка машины к полуавтоматическому набо­ ру (печатанию).

6.Вторичное печатание текста с выключкой строк.

Ознакомление оператора с оригиналом рукописи. Зна­

комясь с оригиналом, оператор проверяет техническое качество подготовки оригинала, его соответствие техно­ логическим особенностям машинописного набора, нали­ чие указаний для установления формата строки, величи­ ны междусловных и междустрочных пробелов, размеров абзацных отступов, способов выделений, кроме того, опе­ ратор должен знать точное количество знаков в ориги­ нале.

Подготовка машины к работе состоит в закладке бу­ мажного листа в бумагопроводящий механизм каретки, зарядке копировальной ленты (на текстильной основе) в лентопроводящее устройство. Оба эти процесса не требуют пояснений, так как они идентичны процес­ сам подготовки к работе на обычных пишущих машин­ ках.

Первая (расчетная) перепечатка текста без выключ­ ки строк. Для нее применяют текстильную копироваль­ ную ленту, так как первое печатание является лишь рас­ четным и оттиск используют только для корректуры тек­ ста.

Первую (расчетную) перепечатку условно называют предварительным набором, для осуществления которого

182

оператор устанавливает полеограничители согласно за­ данному формату строки, но в пределах 100—190 мм (5,5—16 квадратов), и делает пробный оттиск несколь­ ких знаков. После этого оператор начинает печатать ма­ шинописный текст, за 18—20 единиц до конца строки ма­ шина подает звуковой сигнал, предупреждающий о начале зоны ее выключки; если оператор видит, что (ис­ ходя из наибольшей ширины знака) в строку можно вме­ стить еще три знака, он продолжает печатание; если это­ го сделать нельзя, оператор прекращает работу на кла­ виатуре и фиксирует на оттиске число условных единиц, которое показывает дисковый указатель, расположенный на панели в левой части корпуса машины.

На клавиатуре (рис. 81) имеются верхние регистры 1 и 12; стопор верхнего регистра 2; кнопка точной уста­ новки показателя единиц диска 3; клавиш изменения по­ ложения ленты 4; синий цвет 5; красный цвет 6; клавиш обратного хода 7; окно 8 для определения положения правого диска в соответствии с показателями левого ди­ скового указателя; клавиш сбива двух одновременных заходов рычагов 9; фиксатор ручки перевода правого ди­ скового указателя 10; ручка 11 перевода положения ди­ скового указателя; клавиш 13 интервалов в одну услов­ ную единицу; клавиш 14 интервалов в три условные еди­ ницы.

Рис. 81 Схема клавиатуры НПМ рычажно-сегментного типа

183

При работе на машине нельзя допускать увеличения длины строки; если в строку не входит только один знак, при вторичной перепечатке ее длину можно уменьшить до установленного формата путем сокращения пробелов между словами с трех единиц до двух.

В случае если оператору необходимо исправить глаз­ ную ошибку и заменить знак или знаки в перепечатывае­ мой строке, из-за разной ширины шрифта это нельзя сделать так, как на обычной пишущей машинке; выпол­ няется это при помощи специального клавиша, возвра­ щающего каретку за один цикл на одну условную еди­ ницу.

Такие исправления требуют определенного навыка, поэтому при наличии в строке большого количества кор­ ректурных исправлений оператор вынужден вновь ее пе­ репечатывать.

Для определения формата строки и расположения бумажного листа в каретке машины оператор пользует­ ся рейкой-шкалой, верхняя часть которой имеет градуи­ ровку одного малого деления, равную 2,77 мм, а нумера­ ция делений определена через 16, т. е. в интервале от «О» до «16» четыре деления по 2,77 мм. И так до конца шка­ лы, которая заканчивается цифрой «624».

На нижней части шкалы имеется градуировка в мил­ лиметрах (одно деление равно 10 мм).

Откидная планка с держателями бумаги, которые мо­ гут быть передвинуты в любом направлении, имеет гра­ дуировку через 10, где от «0» до «10» — 26 мм. Кончает­ ся шкала цифрой 166.

Корректура оттиска выполняется по существующим правилам. Те строки, где невозможно изменить замечен­ ные ошибки, оператор перепечатывает вновь, чтобы опре­ делить положение указателя для обеспечения выключки строки при вторичной перепечатке.

Подготовка машины к полуавтоматическому набору (печатанию).

Одна из первых операций подготовительного процес­ са — установка угольной ленты и ее проводка через лен­ топротяжный механизм. Потом машину переключают для работы в полуавтоматическом режиме.

Угольная (карбоновая) лента одноразового исполь­ зования заряжается следующим образом:

ленту, свернутую в рулон диаметром до 70 мм, по­ мещают в правую кассету, выводят ее конец и протяги­

184

вают через лентопроводящую систему, состоящую из на­ правляющих роликов и ленточной вилки, в левую прием­ ную кассету. При этом конец ленты вставляют в прорезь втулки приемной кассеты и оборачивают несколько раз вокруг оси втулки, чтобы прочно его закрепить.

Карбоновая лента по сравнению с обычной копиро­ вальной лентой на текстильной основе позволяет полу­ чить более четкий и насыщенный оттиск, что особенно важно для дальнейшего изготовления офсетных печат­ ных форм.

Вторичное печатание текста с выключкой строк. Фор­ мирование выключенной по правому краю строки осу­ ществляется полуавтоматически за счет увеличения или уменьшения междусловных пробелов. При этом опера­ тор выполняет следующие операции:

утапливает фиксатор ручки перевода диска, тем са­ мым при помощи цапфы вводит ее в зацепление с диско­ вым указателем величины пробелов, сблокированным с механизмом выключки строки;

поворачивая ручку по часовой стрелке, устанавлива­ ет указатель на то число, которое было зафиксировано при предварительном наборе на левом дисковом указа­ теле;

выводит ручку из зацепления; перепечатывает строку, для которой будет обеспече­

на выключка по правому краю.

Полученный текстовой оригинал подвергают повтор­ ной корректуре и, если возникла необходимость исправ­ ления отдельных букв или слов, вносят эти исправления путем вклейки в набранную гранку предварительно пе­ репечатанных букв или слов.

Особенность машины состоит еще и в том, что она позволяет выделять слова или строки путем утолщения знаков, для чего необходимо рычагом, расположенным на каретке (рядом с рычагами отключения прижима бу­ маги), сдвинуть строку на одну условную единицу и еще раз по ней печатать. Сдвигая строку на две-три едини­ цы, можно имитировать теневой шрифт.

Наборно-пишущие машины «Веритайпер» безрычажного типа с расположением печатающих литер на сегментах

НПМ «Веритайпер» были выпущены в нескольких модификациях: 519, 530, 565, 570, 582, 584, 585, 681 и

695 без расчетного механизма для выключки строки и 610, 660, 720, 1010 с устройствами, позволяющими полу­ автоматически выключать строку (при повторной пере­ печатке). Последние применяют прежде всего для опе­ ративного изготовления на бумаге оригинала со шриф­ том, имитирующим типографский.

НИМ «Веритайпер» отличаются от других типов пи­ шущих и наборно-пишущих машин прежде всего устрой­ ством печатного аппарата, в котором, после того как установлена в рабочее положение бумага, рычажный мо­ лоточек при нажиме на клавиш прижимает ее через кра­ сящую ленту к очку литеры сменного шрифтоносителя, выполненного в виде сегмента. В результате на бумаге получают оттиск того знака, литера которого была распо­ ложена против ударного молоточка (рис. 79, б). В на­ стоящее время для экспресс-полиграфии выпущены две модели: 720 и 1010, в основе которых заложены принци­ пы машины «Веритайпер-660», но расширены ее техноло­ гические возможности. Модель 720 снабжена кареткой длиной 406 мм, а ее клавиатура дополнена клавишем ав­ томатического перевода строк, кроме того, на ее клавиа­ туре имеются клавиши пробелов в две и три единицы, подачи на одну единицу и возврата на одну и три еди­ ницы. Наибольшая длина строки набора на такой маши­ не составляет 381 мм, причем расчет выключки строк обеспечивается в интервале от 38 до 178 мм автоматиче­ ски, свыше 178 мм — полуавтоматически.

Так же, как и в предыдущих моделях, в этой маши­ не применяют сменные металлические шрифтоносители с литерами кеглем от 6 до 13 пунктов, размещенные в три ряда.

В таких шрифтах ширина узких строчных, прописных букв и знаков равна двум условным единицам, нормаль­ ных строчных и прописных букв, а также цифр — трем единицам, широких строчных, прописных, знака % и т.д. — четырем единицам, поэтому знаки русского ал­ фавита в шрифтах для машин «Веритайпер» по ширине группируются следующим образом (табл. 11).

Сегментные литеры соответствуют одному начерта­ нию и по плотности очка могут быть светлыми, полужир­ ными или жирными, по наклону — прямыми или курсив­ ными; обычно на таком сегменте в его трех рядах 90 ли­ терных знаков: в ряде «А» — строчные, в ряде «Б» — про­ писные, а в ряде «С» — цифры, знаки и символы, кроме

186

Машина «Веритайпер» модели 1010 (рис. 82) являет­ ся дальнейшей модернизацией машин этой серии, в ней имеется электрифицированный привод.

Особенность машины такого типа состоит еще и в том, что для печатания можно применять шрифты не только на латинской графической основе, но и на араб­ ской, греческой и т. д., для чего машины комплектуют специальными языковыми кодами, которые после под­ ключения к печатному аппарату позволяют контролиро­ вать ширину знаков и работу клавиатуры при использо­ вании другого алфавита.

Наборно-пишущие машины «ИБМ композер» безрычажного типа со сферическими шрифтонесущими головками

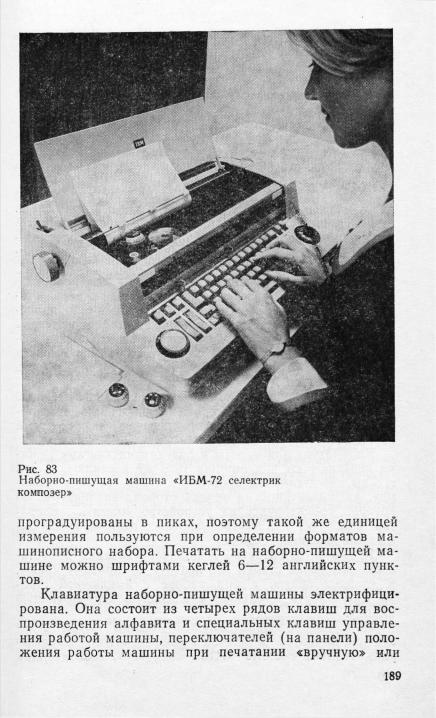

Базовая модель машин такого типа — «ИБМ-72 селектрик композер» (рис. 83). Выключка строк в маши­ не полуавтоматическая — путем двойной перепечатки каждой строки.

В отличие от наборно-пишущих машин других типов, где в процессе печатания каретка с бумагой перемещает­ ся справа налево, в данной модели вдоль горизонталь­ ной направляющей перемещается шрифтоноситель со сферической головкой (диаметром 35 мм), вмещающий до 88 знаков определенной гарнитуры.

Шрифтоноситель изготовлен из нейлона или капрона, а для увеличения сопротивляемости износу он гальвани­ зирован слоем хрома.

Шрифтоноситель сменный, его перестановка занима­ ет несколько секунд, поэтому на этой машине можно пе­ чатать в одной строке смешанные тексты (па разных языках). По ширине все знаки каждой гарнитуры шриф­ та подразделены на семь групп, которые содержат от трех до девяти условных единиц, что позволяет подойти более близко к воспроизведению начертания типограф­ ских шрифтов.

За основу измерений форматов набора и кегля шриф­ та на машинах такого типа принята английская система измерения, по которой 1 английский пункт меньше на 0,005 мм типографского пункта и равняется 0,352 мм, что составляет V72дюйма.

При работе на машине чаще всего применяют едини­ цу измерения пика (пк), равную 12 английским пунктам, это на 0,06 мм меньше цицеро. Все расчетные линейки
