3.2 Розрахунок відрахувань на соціальні потреби
Витрати на цій статті визначаються у відсотковому відношенні від суми основної й додаткової заробітної плати заробітної плати (40,5%)
(38040+4200) * 0,405 =17107грн. (4.9) |
|
3.3 Розрахунок накладних витрат
До цієї статті відносять витрати па керуванню науково-дослідною організацією, що виконує дану розробку, а також витрати па змісту й ремонт у будинків, споруджень, устаткування, комунальні послуги і т.п.
Накладні витрати ухвалюються в розмірі 250% від суми основної заробітної плати
38040*2,5=95100грн. (4.10) |
|
3.4 Розрахунок договірної ціни
Калькуляція вартості розробки наведено в таблиці 3.3
Повна собівартість розробки визначається підсумовуванням п.п. 1 - 5 таблиці 4.3. Оптова ціна визначається в такий спосіб. Ціна = собівартість + прибуток. Прибуток становить 20% від собівартості
Прибуток = 105488*0,2=21098 грн. Ціна = 105488+21098 = 126586 грн. |
|
При розрахунку договірної ціни в загальну вартість закладається сума податку на додану вартість, рівного 20% від оптової ціни.
Розробка фінансується державою, отже, податок на додану вартість при розрахунку договірної ціни не враховується.
Отже, договірна ціна розробки складе 126586 грн.
Ціна в роздріб Ц/К (ціна договору поділена на кількість)
Цр = 126586/3000 = 43 грн.
|
|
Таблиця 4.3 Розрахунок роздрібної ціни та ціни договору
№ п.п. |
Стаття витрат |
Витрати (грн) |
1 |
Матеріали |
670 |
2 |
Основна заробітна плата |
28461 |
3 |
Додаткова заробітна плата |
4200 |
4 |
Відрахування на соціальні потреби |
10206 |
5 |
Накладні витрати |
52500 |
6 |
Повна собівартість |
105488 |
7 |
Дохід |
21098 |
8 |
Оптова ціна |
126586 |
9 |
ПДВ |
|
10 |
Договірна ціна |
126586 |
11 |
Роздрібна вартість |
43 |
4. Екскізне проектування
4.1 Розробка функціональної моделі Бази Данних
Процес обліку технічної літератури можна розділити на два під процеси: внесення данних від адміністратора та обробки запитів користувача. Цей процес графічно покачаний за допомогою рисунку 4.1.

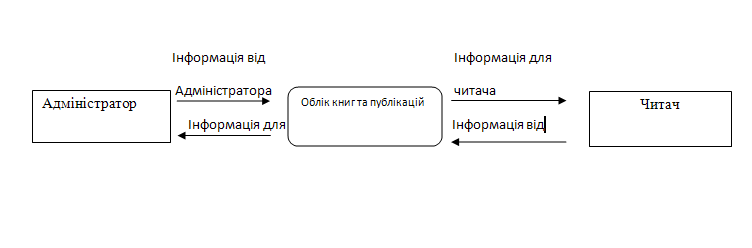

Рисунок
4.1-DFD –
діаграмма нульового рівня обліку книг
бібліотеки.
Рисунок
4.2 –DFD –
діагамма першого рівня функціонування
бібліотеки.
Аналогічно більш детально покажемо, які задача слід виконувати для обліту книг та публікацій: адмініструвати користувача, шутаки книги та публікації, адмініструвати публікації сформувати статичні даннні.
Деталізуемо у діаграммі процес пошук книги або публікації , та оримуемо DF–діагамму другого рівня на рисунку 3.
Рисунок4.3
– Деталізація процесу пошук книги.
4.2. Розробка інтерфейсу програмного забезпечення
Важлиіим етапом при проектуванні програмного забезпечення є розробка інтерфейсу. Програмне забезпечення обліку документообігу будується на основі екранних форм, що містять поля для редагування, управляючі елементи – кнопки, таблиці перегляду довідників та ін.. Виходячи з опису діаграм використання можна видалити основні модулі, які потреьують розробки інтерфейсу.
-Ідентифікація користувача
-Форми навігації між модулями
-Форма роботи з вхідною документіціею;
На
рисунку 4.4 представлена кнопочка форма
один із елементів Бази данних.
Додаток А – Технічне звдання
