5.6. Конструкции комплектующих деталей к ящикам из картона.

Для упрочнения и повышения жесткости ящиков, разделения их внутреннего объема служат вспомогательные упаковочные элемен­ты — комплектующие детали ящиков для упаковки определенных товаров. Комплектующие детали могут быть самых разных форм и размеров в зависимости от габаритов ящика, вида и размеров упаковываемых изделий. Наиболее распространенные из них: обе­чайки, вкладыши, прокладки, решетки и амортизаторы. Обечайки представляют собой замкнутую по контуру коробчатую конструк­цию, состоящую из одного закроя и имеющую один или два соеди­нительных шва.

Картонные обечайки условно подразделяют на боковые, торце­вые и пенальные. Боковые обечайки, охватывая боковые стороны ящика по периметру, усиливают их жесткость, торцевые обечайки закрывают торцы и верхние и нижние клапаны ящика, обечайки печального вида охватывают боковые стороны, верхние и нижние клапаны ящика. Обечайки могут выполнять различные функции и их можно использовать для упаковки в различных комбинациях.

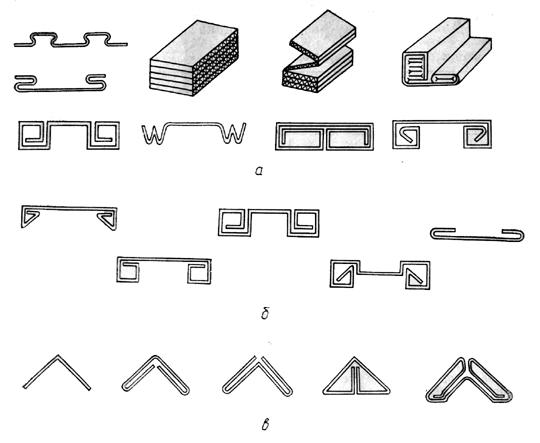

Рис. 53. Картонные амортизаторы: п — опорные; б — боковые; в — угловые

Конструкции картонных вкладышей отличаются от обечаек тем, что коробчатое сечение вкладыша не имеет соединительного шва по периметру, их вкладывают внутрь ящика для повышения на­дежности упаковки товара и упрочнения стенок ящика. Вкладыши конструируются меньших размеров, чем внутренние размеры ящи­ка. Картонные прокладки служат для разделения упаковываемых изделий и повышения прочности дна ящика. Простейшего вида прокладка прямоугольной формы применяется для закрывания от­верстия между внутренними клапанами ящика, одновременно уп­рочняя дно и горловину. Для прокладок используются различные картоны: гофрированный, сплошной, склеенный и коробочный. Кар­тонные решетки служат для разделения товаров по рядам, разде­ляя объем ящика по вертикали в виде решетчатых перегородок, одновременно значительно повышая прочность ящика на сжатие. Решетки выполняются из полос картона с просеченными прорезя­ми, разделяют внутренний объем ящика на ячейки, соответству­ющие размерам упаковываемых стандартных изделий: бутылок, банок, флаконов и т. п. Специальные комплектующие детали — амортизаторы — применяются для предотвращения воздействия ударов, толчков, вибрирующих нагрузок на упаковываемые изде­лия: радиоприемники, телевизоры, электронные приборы и т. п.

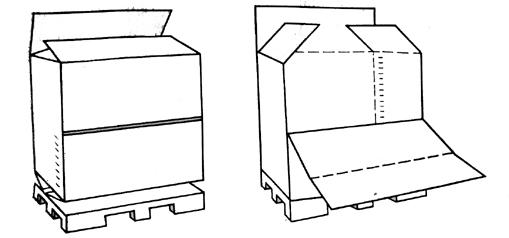

Рис. 54. Четырех клапанный контейнер со сламывающейся передней

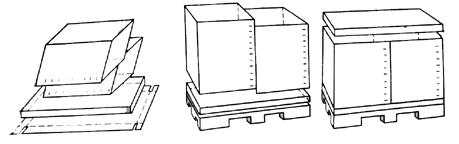

Рис. 55. Контейнер из двух складных обечаек

Рис. 56. Поддон коробчатого типа с П-образным ребром жесткости:

1 — корпус поддона; 2 — ребро жесткости; 3 — крепежные винты

Амортизаторы выполняются из гофрированного картона, могут быть изготовлены из пористого полимерного материала. В зави­симости от назначения их подразделяют на опорные, боковые и угловые (рис. 53). Существуют и другие менее распространенные виды комплектующих изделий из картонов: устройства для облег­чения выемки товара из ящика, устройства для облегчения выполняемых одновременно с высеч­кой заготовок или отдельно закрепляемых ручек.
