3.11. Электрическая цепь с индуктивностью
Рассмотрим идеальную катушку с индуктивностью L, т. е. такую катушку, активное сопротивление которой равно нулю. Предположим, что по катушке протекает синусоидальный ток

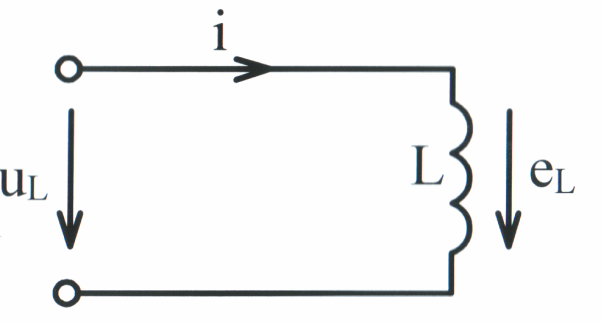

Рис.
3.17
,
(3.35)
ЭДС самоиндукции по закону
электромагнитной индукции
,
(3.36)
где
амплитуда ЭДС самоиндукции.
Направление ЭДС самоиндукции еL на схеме (рис. 3.17) совпадает по направлению с током i.
Определим по второму закону Кирхгофа напряжение, приложенное к катушке:
.
(3.37)
Подставив в (3.37) мгновенное значение тока (3.35), получим:
,
(3.38)
где
(3.39)
амплитуда
напряжения на индуктивности, равная по
величине амплитуде ЭДС самоиндукции
.
Произведение
имеет размерность сопротивления и
называется индуктивным
сопротивлением
катушки
XL=L. (3.40)
Следовательно, противодействие ЭДС самоиндукции переменному току учитывается формально величиной индуктивного сопротивления (3.40), которое прямо пропорционально частоте f, так как =2 f.
Из (3.39) имеем
или
.
(3.41)
Таким образом, максимальное и действующее значение тока в индуктивности определяется по закону Ома (3.41). Однако мгновенное значение тока и напряжения имеют более сложную зависимость (3.37), т. е.
.
(3.42)
Используя выражения (3.35), (3.36) и (3.38), построим волновую и векторную диаграммы (рис. 3.18) тока, напряжения и ЭДС самоиндукции.
а) б)
Рис. 3.18
На основании выражений (3.35), (3.36) и (3.38), волновой и векторной диаграмм можно сделать следующие выводы:
1) В идеальной цепи с индуктивностью угол сдвига фаз
,
(3.43)
т.
е. напряжение
на индуктивности опережает ток на угол
(или
ток в
индуктивности
отстаёт от напряжения на угол
).
2) ЭДС самоиндукции отстаёт от тока на угол , т. е. находится в противофазе по отношению к напряжению.
Мгновенную индуктивную мощность определим с учётом выражений (3.35) и (3.38):
.
(3.44)
По выражению (3.44) на рис. 3.18, а построена волновая диаграмма мгновенной мощности, из которой видно, что мгновенная мощность изменяется во времени с двойной частотой, имея амплитуду, равную UL I.
Максимальное значение мощности
UL I = I2 XL = QL (3.45)
называется индуктивной мощностью. Единица измерения QL вар.
Средняя за период мощность
,
т.
е. площадь, заключённая между кривой
и осью абсцисс (на рис. 3.18, а заштрихована)
равна нулю, так как положительные и
отрицательные её значения одинаковы.
