Рассмотрим кратко некоторые варианты навигационных комплексов.
1.Комплексные измерители скорости движения. Из двух основных вариантов построения таких измерителей (воздуш- но-доплеровских и инерциально-доплеровских) лучшими харак- теристиками (стоимость, надежность и точность) обладает инер- циально-доплеровский. Комплекс состоит из двух акселеромет- ров, курсового и вертикального гироскопов, доплеровского из- мерителя путевой скорости и угла сноса и нескольких вычисли- телей. В схеме используется скоростной сигнал от ДИСС в ка- налах инерциальных измерителей и некоторые другие инфор- мационные связи.
2.Комплексная система навигации, сочетающая метод счисления пути и астрономические поверхности положения. Астрономические приборы являются хорошими датчиками уг- лов, особенно на больших высотах. Счисление ведется по дан- ным акселерометров.
3.Пилотажно-навигационный комплекс (ПНК). Обобщен- ная структурная схема типового ПНК, основанного на инерци- ально-доплеровском методе счисления пути, представлена на рисунке 17.2.
В состав измерителей ПНК такого типа входят: инерци- альная навигационная система (ИНС), доплеровский измери- тель скорости (ДИСС), радиосистема ближней навигации (РСБН), радиосистема дальней навигации (РСДН), радиовысо- томер, а также ряд других измерителей. Помимо этого в состав ПНК включены система автоматического управления (САУ), ус- тройства связи с сопрягаемыми системами, индикаторные при- боры, а также пульты управления и коммуникации. В комплексе предусмотрены обратные связи, идущие к измерителям (на схе- ме не указаны). Они обеспечивают выставку платформы ИНС,
предварительную настройку ДИСС по априорным данным о путевой скорости, установку осей визирных приборов в направ- лении предполагаемого местоположения ориентиров и т.д.
Подобные ПНК установлены на отечественных лайнерах.
![](/html/65386/276/html_aZhMdy6jdY.1MEy/htmlconvd-AVuDhi332x1.jpg)
332

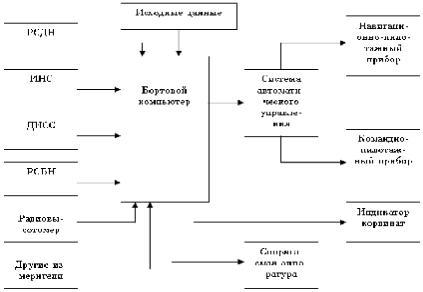

Рис. 17.2. Схема пилотажно-навигационного комплекса самолета
4. Комплексы, использующие спутниковые навигацион- ные системы. Массовое применение спутниковых навигацион-
ных систем привело к включению в состав ПНК приемников спутниковых сигналов. В целом схема ПНК соответствует схе- ме на рисунке 17.2 с соответствующим добавлением. Высокая точность определения координат спутниковой системой, осо- бенно при работе в дифференциальном режиме, позволяет в пер- спективе производить даже посадку самолёта в автоматичес- ком режиме.
333
СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ
1.Гуд Г.Х., Макол Р.Э. Систематехника. Введение в проектировании больших систем. Перевод с англ. под ред. Г.Н.Поварова. - М.: Сов. радио, 1962.
2.Джон Д.Краус. Радиоастрономия. Перевод с англ. В.Т.Федорова под ред. В.В.Железнякова. - М.: Сов. радио, 1973, 456 с.
3.Дымова А.И., Альбац М.Е., Бонч-Бруевич А.М. Радиотехнические системы. // Под ред. А.И.Дымовой. - М.: Сов.
радио, 1975, 439 с.
4.Радиотехнические системы. Учебник для вузов. // Под ред. Ю.М.Казаринова. Изд-во Высшая школа. - М., 1968 г., 1990 г.
5.Черданцев В.А. Радиотехнические системы. - Минск, 1988.
6.Коростелев А.А., Клюев А.Ф., Мельник Ю.А. Теоретические основы радиолокации /Под ред. В.Е.Дулевича -
М.: Сов. радио, 1964, 1978 г.
7.Белавин О.В. Основы радионавигации. - М.: Сов.радио,
1977.
8.Дудко Б.П. Радионавигация: Учебное пособие. - Томск, ТУСУР, 2003 г.
9.Пестряков В.Б., Кузенков В.Д. Радиотехнические системы. Изд-во «Радио и связь». - М., 1985, 376 с.
10.Леонов А.И., Фомичев К.И. Моноимпульсная радиолокация. Изд-во «Радио и связь». - М., 1984.
11.Васин В.В., Степанов Б.М. Справочник-задачник по радиолокации. Изд-во «Сов. радио». - М., 1977, 320 с.
12.Ширман Я.Д., Голиков В.Н. Основы теории обнаружения радиолокационных сигналов и измерения их параметров. Изд-
во «Сов. радио». - М., 1963.
13.Справочник по радиолокации /Под ред. М.Сколника. - Нью-Йорк, 1970. Пер. с англ (в четырех томах). Под общей редакцией К.Н.Трофимова.
14.Современная радиолокация. /Перевод с англ. под редакцией Ю.Б.Кобзарева. - М.: Сов. радио, 1969.
334
15.Бакулев П.А. Сосновский А.А. Радиолокационные и радионавигационные системы: Учебное пособие для вузов. - М.: Радио и связь, 1986.
16.Информационные технологии в радиотехнических системах. Учебное пособие /В.А.Васин, И.Б.Власов, Ю.М.Егоров и др. Под ред. И.Б.Федорова. - М.: Изд-во МГТУ им.Баумана, 2003. - 672 с.
17.Радиолокационные станции воздушной разведки /Под. ред. Г.С.Кондратенкова. - М.: Воениздат, 1983. - 152 с.
18.Родс Д.Р. Введение в моноимпульсную радиолокацию: Пер. с англ. под ред. Л.Д.Бахраха. - М.: Сов. радио, 1960. - 159 с.
19.Денисов В.П., Дубинин Д.В. Фазовые радиопеленгаторы.
-Изд-во ТУСУР. Томск, 2002 г.
20.Палий А.И. Радиоэлектронная борьба. Воениздат - М.: 1989 - 349 с.
21.Калинин А.И., Черенкова Е.Л. Распространение радиоволн и работа радиолиний.
22.Кукарин С.В. Электронные приборы СВЧ. - М.: Сов.радио, 1981. - М.: Изд-во «Связь», 1971.
23.Вакин С.А., Шустов Л.Н. Основы радиопротиводействия и радиотехнической разведки. - М.: Сов.радио, 1968.
24.Сетевые спутниковые радионавигационные системы /Под ред. В.С.Шебшаевича. - М.: Радио и связь, 1993.
