44,45.Уравнение расчета длинных трубопроводов в неквадратичной области сопротивления.
При движении жидкости в напорных трубопроводах санитарно-технических систем квадратичный закон сопротивления соблюдается не всегда. Так, например, более 80% всех городских газопроводов низкого и среднего давления работают в неквадратичной области сопротивления. В этом случае параметры А (или К) зависят не только от диаметра трубы, но также и от скорости движения в ней, в связи с чем решение задач по гидравлическому расчету трубопроводов несколько усложняется.
Введем обозначение
Ψ – поправка на неквадратичность.
Тогда формула примет вид:
Определяя λ по формуле Альтшуля имеем:
Получаем для поправки на неквадратичность:
Требуется определить пропускную способность трубопровода Q, если заданы напор H, длина трубы l, диаметр трубопровода d. (вторая типовая задача).
По табл. находим значение удельного сопротивления Акв при заданных d и kэ. Определим пропускную способность трубопровода при квадратичном законе сопротивления:

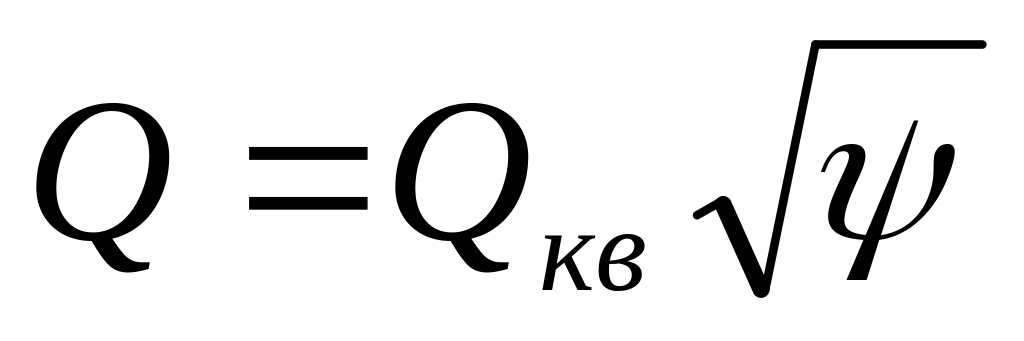

При скорости движения υ определяем значение поправки на неквадратичность Ψ и вычисляем значение искомого расхода:
Если требуется определить диаметр трубопровода d при заданных Q, Н и l. (третья типовая задача), то решение находим следующим образом. Вычисляем значения удельного сопротивления (принимая Ψ = 1) по формуле.

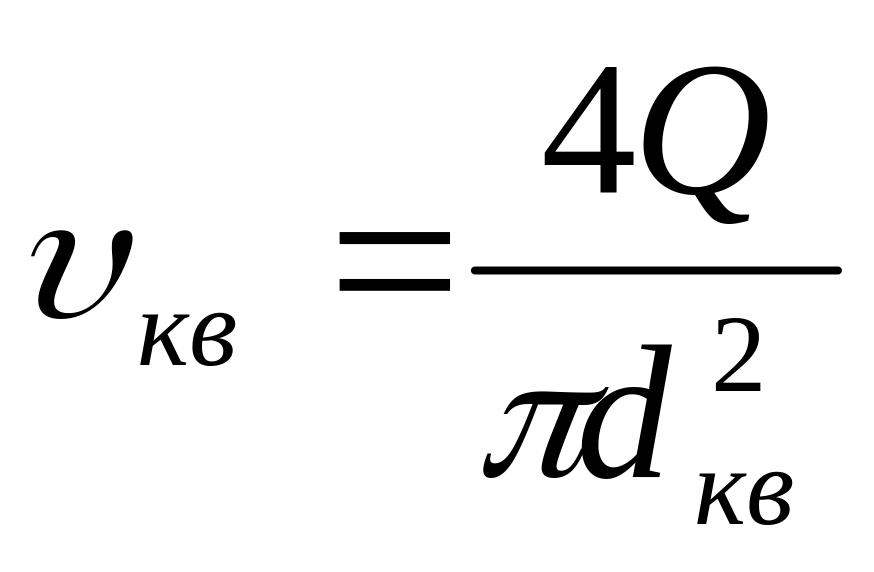

По табл. находим для вычисленного значения соответствующий диаметр d, пользуясь при этом линейной интерполяцией. Затем определяем скорость, соответствующую квадратичному сопротивлению:
По табл., пользуясь найденной скоростью, определяем поправку ψ, после чего вычисляем значение А по формуле:
По табл. находим диаметр, отвечающий полученному значению А.
46.Расчет трубопроводов при последовательном соединении длинных труб.
Рассмотрим трубопровод, состоящий из последовательных длинных труб разного диаметра d и длины l при постоянном расходе жидкости по длине трубопровода. Расчет сводится к определению суммарных потерь напора по длине трубопровода, так как местными потерями пренебрегают.
...
Преобразуем выражение для потери напора по длине
...
где ... - расходная характеристика.
Тогда
...
Формула показывает, что трубопровод, составленный из последовательно соединенных труб разного диаметра и длины, можно рассматривать как простой трубопровод, суммарные потери напора в котором равны сумме потерь напора составляющих его труб. Формула позволяет решить и обратную задачу, т.е. при заданных напоре, диаметре труб вычислить расход ...
...
47.Уравнение расчеты сложных трубопроводов при параллельном соединении труб.
Гидравлический расчет трубопроводных сетей, с учетом меняющегося во времени расхода в соответствии с производственными требованиями эксплуатации той или иной системы, представляет собой очень сложную задачу. Рассмотрим основные схемы сложных трубопроводов (предполагается, что у трубопроводов большая длина и работают они в области квадратичного закона сопротивления).

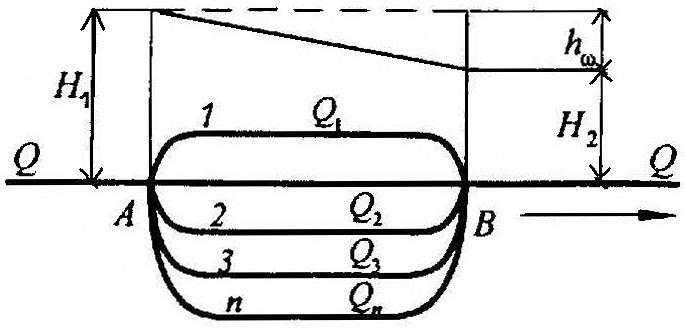

Трубопровод в точке А разветвляется на несколько труб, которые затем вновь объединяются в точке В; расход Q - основного трубопровода до деления и после объединения труб один и тот же. Задача расчета состоит в том, чтобы определить расходы в отдельных ветвях системы также потери напора hω между точками А и В. Общий расход Q, диаметры и длина параллельных труб известны. Потери напора в любой трубе ответвления одинаковы, так как в обеих общих (крайних) точках разветвления имеется один и тот же напор Н1 и общий конечный напор Н2, т. е:
- происходит за счет перераспределения расхода ж. по ответвлениям, обратно пропорционально их удельному сопротивлению.

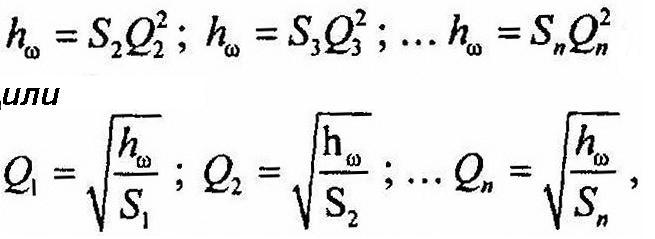

Для первой ветви можно записать:
S – сопротивление трубопровода.
Аналогично можно записать и для других ветвей.
имея ввиду условие:
Последнее уравнение можно записать:
Т.о. при параллельном соединении трубопроводов проводимости отдельных ветвей складываются. Из уравнения находим требуемый напор:

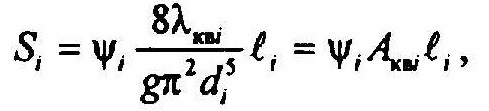

Приведенное решение получено в предположении квадратичного закона сопротивления. Для расчета параллельных трубопроводов в неквадратичной области сопротивления можно использовать поправки на неквадратичность. Для каждой из n параллельных ветвей:

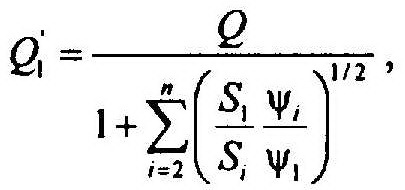

Зная поправку ψ, уточняем расходы в отдельных ветвях трубопровода:
а потери напора определяются по формуле:
