40.Классификация трубопроводов при гидравлическом расчете.
При гидравлическом расчете трубопроводы подразделяют на простые и сложные. Простым называют трубопровод, состоящий из одной линии труб с постоянным расходом пути и передающий жидкость из резервуара в атмосферу или в другой резервуар. Сложные трубопроводы состоят из системы (сети) труб, подающей жидкость сразу в несколько точек. Сеть может быть разветвленной (разомкнутой или тупиковой) или кольцевой (замкнутой) и включать как транзитные (без раздачи жидкости по пути), так и распределительные трубопроводы.
Рассмотрим вначале простой трубопровод, состоящий из труб одного и того же диаметра. При истечении в атмосферу уравнение Бернулли, записанное для сечений на поверхности воды в резервуаре и на выходе из трубы, имеет вид:
Пренебрегая величиной υА2/2g очень малой по сравнению с другими членами уравнения и обозначая z0 - z = H приводим уравнение Бернулли к виду:
41.Основные задачи гидравлического расчета простого трубопровода.
Гидравлический расчет простого трубопровода сводится к решению трех основных задач (для заданных конфигураций трубопровода, его материала и длины).
Первая задача.
Т ребуется определить напор, необходимый для пропуска заданного расхода жидкости Q по данному трубопроводу диаметром d, длиной l. Задача решается путем непосредственного использования формулы
с предварительным вычислением средней скорости:
Тогда искомый напор
Определение значений коэффициентов λ и ζ в данной задаче не взывает затруднений, так как число Рейнольдса заранее известно.
Вторая задача.
Требуется определить пропускную способность (расход) трубопровода Q при условии, что известны напор Н, длина трубы l и ее диаметр d.
Задача решается с помощью формулы, согласно которой:
Т.к расход изначально неизвестен, то неизвестно и Re от которого зависят λ и ζ. Расчет производится методом последовательных приближений.
Третья задача.
Требуется определить диаметр трубопровода d при заданных расходах Q, длине трубопровода l и напоре Н. Решаем задачу методом попыток, полагая в первом приближении наличие квадратичного закона сопротивления, при котором коэффициент λ является функцией только диаметра (при заданной шероховатости стенок трубы). Тогда уравнение приводится к виду

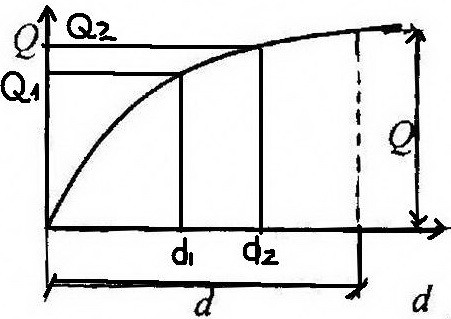

Задаваясь рядом значений диаметра и вычисляя по формуле ряд значений Q строим график, из которого определяем диаметр, отвечающий заданному расходу.

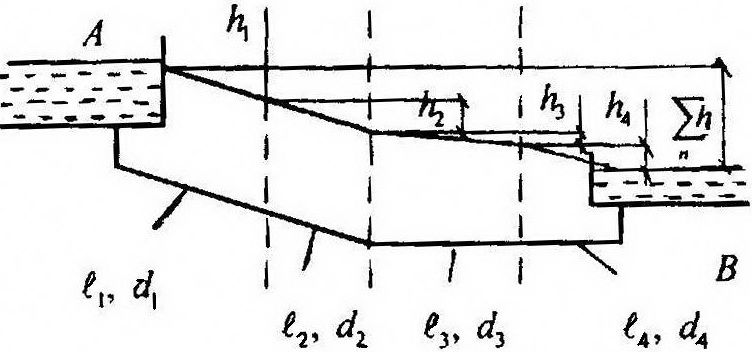

Теперь рассмотрим простой трубопровод, составленный из труб разного диаметра, уложенных в линию одна за другой (последовательное соединение труб). Уравнение Бернулли для этого случая можно записать в виде:
Потери напора на первом участке с диаметром трубы d1:
Аналогично для последующих участков:
42,43.Расчеты длинных трубопроводов в квадратичной области сопротивления с использованием обобщенных гидравлических параметров.
Длинный трубопровод – трубопровод, в котором потери напора по длине значительно больше потерь напора на местные сопротивления.
Для длинных трубопроводов уравнения можно записать:
Из уравнения следует, что в длинных трубопроводах весь напор практически затрачивается на преодоление сопротивлений на трение по длине. Расчетная формула первой задачи приобретает вид:
(1)
А – удельное сопротивление трубопровода.
Т.о. расход можно определить: (2)
S – сопротивление трубопровода.
Если обозначить
, то
(3)
Показатель К, имеющий размерность расхода, называется модулем расхода или расходной характеристикой трубопровода. Показатели А, S и К представляют собой обобщенные гидравлические параметры трубопровода, использование которых значительно упрощает гидравлические расчеты. Рассмотрим случай, когда движение жидкости в трубопроводе происходит в условиях квадратичного закона сопротивлений. Здесь коэффициент гидравлического трения не зависит от числа Рейнольдса и является функцией только относительной шероховатости трубопровода, что значительно упрощает расчеты. Действительно, для квадратичной области сопротивления параметры Акв, Ккв зависят только от диаметра трубопровода (при заданной его шероховатости), а параметр Sкв - от диаметра и длины трубопровода. Следовательно, значения обобщенных гидравлических параметров могут быть заранее вычислены для каждого диаметра d, входящего в установленный стандарт, и сведены в таблицы.
Три основных задачи по расчету трубопроводов с использованием обобщенных гидравлических параметров решаются следующим образом:
определение напора Н, необходимого для пропуска расхода Q, по заданному трубопроводу диаметром d, производится непосредственно по формуле (1) или (3);
для определения пропускной способности трубы Q при заданных в d, l, Н предварительно находится из таблиц значение Акв, Ккв, после чего используется формула (2) или (3);
для определения необходимого диаметра d при заданных Q, l, Н предварительно из формул (1) или (3) находится значение Акв, Ккв, по которым из таблиц находим значение d.
