Сапунов Прогнозирование ползучести и длителноы прочности 2015
.pdfсводящий семейство изотерм долговечности к «единой параметри-
ческой прямой»
|
|
|
|
PTs = aPT t - b , |
(5.15) |
где |
P |
= [lg lg(s |
* |
/ s +)0,362] T ×10-3 |
- температурно-силовой па- |
|
Ts |
|
|
|
раметр; PTt - температурно-временной параметр Ларсона - Мил-
лера (5.11); b - параметр, отыскиваемый из эксперимента.

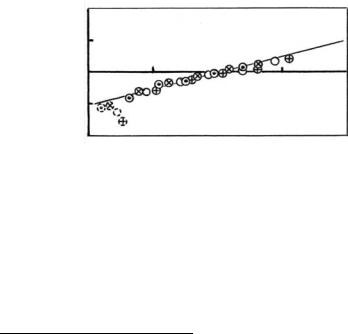

Результат сведения экспериментальных изотерм длительной прочности к единой параметрической прямой для жаропрочной стали Х8CrNiNb 1613 показан на рис. 5.8 ( Å - T =1023 K , - 973,
Ä - 923, - 873; напряжения в МПа).
PTs
2
1
0 |
PTt |
-1
-2
4 |
6 |
8 |
10 |
12 |
Рис. 5.8
Отметим, что угловой коэффициент единой параметрической прямой равен параметру a , что позволяет при отыскании этого параметра отказаться от использования сравнительно громоздкого метода совмещений, требующего предварительного построения «эталонов формы» анализируемого закона долговечности.
Аналогичным образом к единой параметрической прямой сводятся уникальные изотермы длительной прочности стали1.
1 Prnka T. F., Foldina V. The creep properties of low-alloy Cr-Mo-V steels with-low carbon content /High-temperature properties of steels. London: ISI publication 97. 1967. P. 116 – 130.
121
Эти эксперименты хорошо известны тем, что в некоторых работах именно с их помощью иллюстрируются три механизма разрушения и делается необоснованный, на наш взгляд, вывод о необходимости «поэтапного» описания изотерм долговечности трёхзвенными кусочно-линейными сплайнами.
5.5. Прогнозирование длительной прочности жаропрочных сталей и сплавов
Анализ представительных экспериментальных серий кривых длительной прочности различных материалов(при продолжительности испытаний более одного года) позволил сформулировать гипотезу «единой кривой длительной прочности» (см. раздел 5.2) и ввести в рассмотрение экспоненциально-степенной закон в форме соотношения (5.8)
Для изучения семейств кривых длительной прочности в - рас смотрение введена температурно-временная модель длительной прочности, построенная на базе зависимости(5.8) и параметрический закон (5.15), сводящий семейство изотерм долговечности к «единой параметрической прямой».
Ниже рассмотрены различные варианты прогнозирования длительной прочности
Прогнозирование длительной прочности на основе экспонен-
циально-степенного закона. Процедура прогнозирования на основе закона (5.8) состоит в определении постоянных s* и t* (как характеристик материала) на имеющейся экспериментальной базе при принятом значении параметра a = 0,25 и в экстраполяции этого закона на более длительные промежутки времени.
Предложенную процедуру прогнозирования длительной прочности рассмотрим, используя изотермы долговечности стали 21CrMoV 511; стали 14MoV 63; сплава инконель Х750; хромоникелевой стали. Все изотермы длительной прочности перечисленных материалов можно найти в работе В.И.Ковпака.
В разделе 5.3 параметры s* и t* определялись для всего временного интервала экспериментальных данных и предназначались для демонстрации возможностей новых термовременных (термоси-
122
ловых) зависимостей и параметрического закона. Здесь для определения этих величин будем использовать«урезанный» временной интервал: для сталей - до 103 - 2×103 ч и для сплава Х750 – до 104 ч, чтобы затем выполнить прогнозирование длительной прочности до 106 ч.
Найденные значения |
параметров s* и t* |
экспоненциально- |
|||||
степенного закона (5.8) при a = 0,25 приведены в табл. 5.2. |
|||||||
|
|
|
|
Tаблица 5.2 |
|||
|
|
|
|
|
|
|
|
|
Материал |
|
Кривая / T ,°C |
Параметры |
|||
|
|
s* , MПa |
|
t* , ч |
|
||
|
|
|
1 / 450 |
567,0 |
|
2,04×106 |
|
|
Сталь |
|
2 / 500 |
497,5 |
|
1,2×105 |
|
|
|
3 / 550 |
427,0 |
|
2,5×104 |
|
|
|
14MoV 63 |
|
|
|
|
|
|
|
|
4 / 600 |
375,1 |
|
1,95×103 |
|
|
|
|
|
|
|
|||
|
|
|
5 / 650 |
302,9 |
|
3,6×102 |
|
|
|
|
6 / 700 |
260,7 |
|
6,5×10 |
|
|
Сталь |
|
1 / 650 |
668,0 |
|
1,88×104 |
|
|
|
2 / 700 |
587,6 |
|
3,3×103 |
|
|
|
CrNi |
|
|
|
|
|
|
|
|
3 / 750 |
427,3 |
|
2,2×103 |
|
|
|
|
|
1 / 648 |
1035 |
|
4,5×105 |
|
|
Сплав |
|
2 / 738 |
643,1 |
|
1,8×105 |
|
|
|
3 / 815 |
391,2 |
|
3×104 |
|
|
|
Х750 |
|
|
|
|
|
|
|
|
4 / 871 |
230,1 |
|
8,5×103 |
|
|
|
|
|
|
|
|||
|
Сталь |
|
1 / 500 |
513 |
|
1,08×105 |
|
|
|
2 / 550 |
452,1 |
|
1,39×104 |
|
|
|
21CrMoV 511 |
|
|
|
|
|
|
|
|
3 / 600 |
427,0 |
|
1,1×103 |
|
Результаты прогнозирования длительной прочности стали 14MoV 63 и сплава Х750 с использованием найденных параметров
s* и t* приведены на рис. 5.9 , a и б соответственно.
На рис. 5.9 сплошная линия представляет результаты эксперимента и расчет, совпадающий с этим экспериментом (расхождение значений напряжений не превышает 3 - 5 %); пунктирная линия – прогнозирование длительной прочности. Аналогичные результаты получены для стали 21CrMoV511 и хромоникелевой стали.
123
s,
MПa
102
10
10 |
102 |
103 |
104 |
105 |
t, ч |
a
s,
MПa
102 |
|
|
|
|
|
10 |
102 |
103 |
104 |
105 |
|
10 |
t, ч |
б
Рис. 5.9
Для закона долговечности(5.8) процедура определения постоянной C = - lg t0 сводится к построению по экспериментальным
данным линейной зависимости (5.13). Для рассматриваемых сталей и сплавов соответствующие построения приведены на .рис5.10 ( - сталь 14MoV 63; n - сплав Х750; • - сталь 21CrMoV 511; o - сталь CrNi).
A
6
4
2
0
0,3 |
0,6 |
0,9 |
103/T , K- 1 |
Рис. 5.10
124
Результаты определения постоянной C по построениям, приведенным на рис. 5.10 , представлены в табл. 5.3.
Taблица 5.3
С |
Сталь |
Сталь |
Сплав |
Сталь |
21CrMoV 511 |
14MoV 63 |
Х750 |
CrNi |
|
|
|
|
|
|
|
11,2 |
11,3 |
3,86 |
5,2 |
Результаты сведения экспериментальных изотерм длительной прочности к параметрическим прямым для рассматриваемых жаропрочных сталей и сплавов приведены на рис. 5.11: a -
сплав Х750 (1) и сталь 14MoV 63 (2); б - сталь CrNi (1) и сталь 21CrMoV 511 (2).
PTs
0
-1
-2
5 |
7 |
9 |
11 |
13 |
PTt |
|
|
|
a |
|
|
PTs |
|
|
|
|
|
1 |
|
|
|
|
|
0 |
|
|
|
|
|
- 1 |
|
|
|
|
|
- 2 |
7 |
9 |
11 |
13 |
PTt |
|
|
б |
|
|
|
Рис. 5.11
Отметим, что угол наклона единой параметрической прямой определяется известным значением параметра a = 0,25.
125
Прогнозирование длительной прочности с применением параметрического закона и единой параметрической прямой. Дан-
ная процедура прогнозирования требует предварительного определения постоянной C, но для этого необходимо иметь значения параметра s* .
Для построения процедуры прогнозирования длительной прочности, независимой от характеристик материала s* и t* , определяемых на основе экспериментальных кривых долговечности, примем во внимание физический смысл величины s* , которая трактуется как предел кратковременной прочности при t ® 0. Для реализации этого варианта прогнозирования рассмотрим кривые длитеотной прочности сплава S590, представленные на рис. 5.12 (точки – экспериментальные результаты; цифра рядом с кривой- температура испытания T в °С).
s, MПa
500
250
100
50
25
10
10 -3 |
10 -2 |
10 -1 |
1 |
10 |
10 2 |
t , ч |
Рис. 5.12
Примем в качестве значений параметраs* напряжений разру-
шения, определяемые по изотермам долговечности для малых значений времени t » 0 , например:
s*(1 ) = s |
|
t=3×10 |
-1 |
ч |
, s*(2) |
= s |
|
t= 1ч , |
||
|
|
|||||||||
|
|
|
|
|
|
|
|
|
||
s*(3) = s |
|
t=2ч |
|
и s*(4) = s |
|
t=10 ч . |
||||
|
|
|
126
Соответственно, рассмотрим следующие четыре варианта:
Вариант |
|
Номер кривой (сверху) |
|
|||||
1 |
2 |
3 |
4 |
5 |
6 |
|||
|
|
|||||||
|
|
|
|
|
|
|
|
|
1 |
s*(1) |
820 |
585 |
426 |
343 |
260 |
140 |
|
2 |
s*(2) |
770 |
540 |
390 |
310 |
215 |
115 |
|
3 |
s*(3) |
735 |
510 |
365 |
285 |
193 |
100 |
|
4 |
s*(4) |
665 |
435 |
300 |
230 |
150 |
70 |
Варианты, соответствующие значениям времени t < 3×10-1 , не принимались к рассмотрению, поскольку они связаны с особенностями кратковременной ползучести.
Напомним, что для рассматриваемого закона долговечности (5.8) процедура определения постоянной материалаC = - lg t0 сводится к построению по экспериментальным данным линейной зависимости A(t) = lg t0 + a / T . Для сплава S590 и четырех рас-
сматриваемых вариантов эта зависимость реализуется в форме уравнений:
1)A = -3,6 + 6,85 ×103 / T ,
2)A = -3,35 + 6,95 ×103 / T ,
3)A = -3,07 + 6,84 ×103 / T ,
4)A = -2,43 + 6,75 ×103 /T
откуда получаем следующие значения постоянных: С (1) = 3,6;
С (2) = 3,35; С (3) = 3,07 и С (4) = 2,43 .
Рассматриваемая термовременная модель длительной прочности позволяет ввести в рассмотрение параметрический закон и свести семейство изотерм долговечности к единой параметрической прямой (5.15). Для сплава S590 и четырех рассматриваемых вариантов эта параметрическая прямая представляется следующими уравнениями:
127
1)PTs =
2)PTs =
3)PTs =
4)PTs =
0,25PT t -1,7377 , |
(5.16) |
0,25PT t -1,7372 , |
(5.17) |
0,25PT t -1,7218 , |
(5.18) |
0,25PT t -1,6834. |
(5.19) |
Прогнозирование длительной прочности с применением параметрической прямой, как уже отмечалось, связано с предварительным отысканием параметра s* как предела кратковременной прочности. Можно предложить еще один вариант прогнозирова-
ния, когда найденные значения s*(i) |
(i = 1, 2, 3, 4) рассматриваются |
||||||||
как характеристики кривых длительной прочности и на базе |
|||||||||
экспериментальных данных рассчитываются только значения -па |
|||||||||
раметра t*(i) при a = 0,25. |
Результаты таких расчетов представле- |
||||||||
ны в табл. 5.4. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Taблица 5.4 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вариант |
|
|
|
||
|
Кривая |
1 |
|
2 |
|
3 |
|
4 |
|
|
|
t*(1) |
|
t*(2) |
|
t*(3) |
|
t*(4) |
|
|
1 |
0,75×104 |
|
0,89×104 |
|
1,26×104 |
|
3,65×104 |
|
|
2 |
2,73×103 |
|
4,31×103 |
|
5,92×103 |
|
1,9×104 |
|
|
3 |
1,42×103 |
|
2,21×103 |
|
2,92×103 |
|
1,02×104 |
|
|
4 |
2,84×102 |
|
5,70×102 |
|
8,10×102 |
|
2,67×103 |
|
|
5 |
1,60×102 |
|
3,50×102 |
|
6,50×102 |
|
2,37×103 |
|
|
6 |
40 |
|
75 |
|
93 |
|
3×102 |
|
Результаты прогнозирования |
длительной |
прочности сплава |
Х750 для четырех рассматриваемых вариантов |
представлены в |
|
табл. 5.5. Прогнозирование реализовано с использованием пара- |
||
метров s*(i) и t*(i) (формула (5.8)) и единой параметрической пря- |
||
мой (уравнения (5.16) - (5.19)) для |
температуры Т = 648 °С (для |
|
изотермы долговечности 1). |
|
|
128
|
|
|
|
|
|
Taблица 5.5 |
|||
|
|
|
|
|
|
|
|
||
|
|
Изотерма долговечности 1 |
|
|
|
||||
t |
sэксп |
|
|
sрасч |
|
|
|
|
|
|
Вариант 1 |
|
Вариант 2 |
||||||
|
|
|
|||||||
|
|
(1) |
|
(4) |
|
(1) |
|
(5) |
|
102 |
543,6 |
583,6 |
|
591,8 |
|
556,0 |
|
580,6 |
|
103 |
428,9 |
447,8 |
|
459,1 |
|
431,6 |
|
466,1 |
|
104 |
316,2 |
279,6 |
|
292,2 |
|
275,0 |
|
315,4 |
|
5×104 |
- |
164,1 |
|
176,5 |
|
165,2 |
|
202,5 |
|
105 |
- |
120,5 |
|
130,9 |
|
123,4 |
|
157,5 |
|
5×105 |
- |
46,9 |
|
52,8 |
|
49,8 |
|
71,7 |
|
106 |
- |
27,3 |
|
31,4 |
|
29,7 |
|
45,8 |
|
|
|
|
|
|
|||||
t |
sэксп |
Вариант 3 |
|
Вариант 4 |
|
||||
(1) |
|
(6) |
|
(1) |
|
(7) |
|
||
|
|
|
|
||||||
102 |
543,6 |
545,4 |
|
572,4 |
|
528,9 |
|
549,7 |
|
103 |
428,9 |
432,3 |
|
471,1 |
|
442,7 |
|
474,0 |
|
104 |
316,2 |
286,0 |
|
333,2 |
|
322,6 |
|
364,1 |
|
5×104 |
- |
179,2 |
|
225,2 |
|
225,4 |
|
270,2 |
|
105 |
- |
137,2 |
|
180,0 |
|
183,7 |
|
233,1 |
|
5×105 |
- |
59,7 |
|
89,7 |
|
97,1 |
|
134,0 |
|
106 |
- |
37,2 |
|
60,2 |
|
67,5 |
|
99,0 |
|
Из сравнения экспериментальных данных и результатов расчетов с использованием параметрической прямой (уравнения (5.16) - (5.19)), по нашему мнению, более предпочтительны варианты значений s* , соответствующие времени t =1 ч или t = 2 ч. Что каса-
ется результатов расчетов с использованием параметровs*(i) и
t*(i) (формула (5.8)), предпочтительный вариант отвечает времени
t = 10 ч.
Прогнозирование длительной прочности для сплаваS590 при других температурах приводит к аналогичным заключениям.
Таким образом, с использованием предложенного закона долговечности построена температурно-временная модель длительной прочности, и на ее основе- параметрический закон, сводящий семейство изотерм долговечности к«единой параметрической прямой».
129
На базе новых температурно-временных(температурно- силовых) зависимостей и параметрического закона рассмотрены возможности прогнозирования длительной прочности жаропрочных сталей и сплавов.
Прогнозирование длительной прочности предложено в трех вариантах и продемонстрировано на уникальных по продолжительности экспериментах для различных сталей и сплавов.
5.6. Прочность при длительном нагружении. Эквивалентные напряжения
Для расчета на прочность при длительном нагружении в случае неодноосного напряженного состояния необходимо располагать теорией (критерием) прочности (разрушения), с помощью которой можно определить эквивалентное напряжение sэкв , позволяющее заменить трехосное напряженное состояние на одноосное. Коэффициент запаса прочности для определенного интервала времени вычисляется как отношение предела длительной прочности для этого значения времени к соответствующему эквивалентному напряжению.
Опыты, проведенные на различных материалах, показали, что у поликристаллических металлов и сплавов при сравнительно низких температурах и низких уровнях напряжений разрушение является хрупким. В этом случае в качестве эквивалентного напряжения целесообразно принимать максимальное нормальное напряжение (критерий В. Джонсона): sэкв
При высоких температурах и повышенных уровнях напряжений разрушение в большинстве случаев носит вязкий характер, что свидетельствует о целесообразности использования в качестве эквивалентного напряжения интенсивности напряжений sэкв = si
или максимального касательного напряжения tmax = (s1 - s2 )/ 2 .
При оценке длительной прочности элементов конструкций из некоторых жаропрочных сталей хорошие результаты позволяет получить использование в качестве эквивалентного напряжения полусуммы интенсивности напряжений и максимального нормального напряжения sэкв = (s1 + si ) / 2 .
