17. Техническое нормирование технологического
процесса
Под технически обоснованной нормой времени понимается время, необходимое для выполнения заданного объема работы при определенных организационно-технических условиях и наиболее эффективном использовании всех средств производства и передового опыта новаторов
Нормы времени определяются в такой последовательности: на основании рассчитанных режимов резания определяется основное время; по содержанию каждого перехода устанавливается необходимый комплекс приемов вспомогательной работы и рассчитывается вспомогательное время с учетом возможных совмещений переходов и перекрытий элементов штучного времени; по нормативам рассчитывается время на обслуживание рабочего места, на отдых; при серийном производстве определяется подготовительно-заключительное время на одну и партию деталей.
Техническое нормирование выполняется с целью определения разряда выполняемых работ, трудоемкости и норм времени на изготовление детали.
Норма штучного времени определяется как сумма составляющих основного технологического времени , определяемого расчетным путем, вспомогательного времени , обслуживания рабочего времени , время на личные потребности :
. (17.1)
Основное время при точении и растачивании определяется по формуле (17.1):

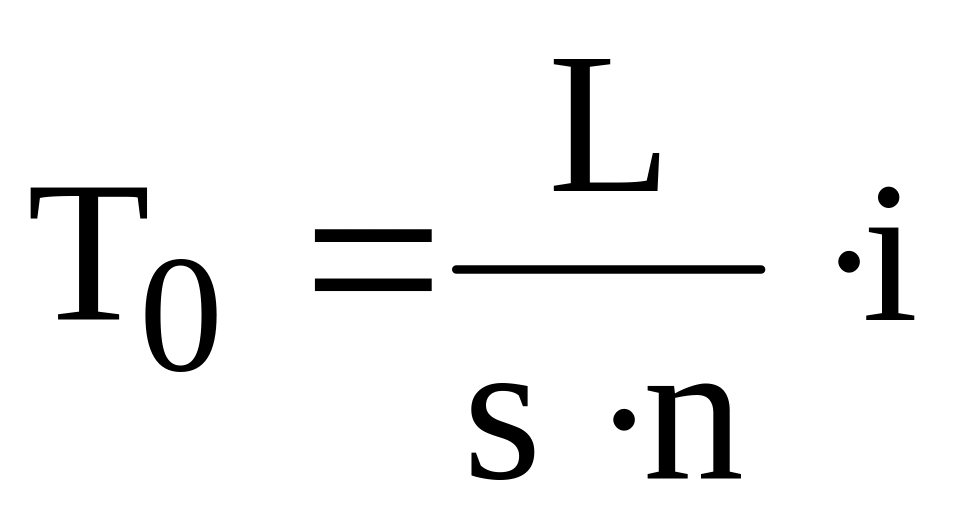

, (17.2)
где - расчетная длина рабочего хода инструмента, мм;
- подача на оборот шпинделя, мм/об;
- частота вращения шпинделя, об/мин;
- число проходов инструмента.
Подставим соответствующие значения в формулу (17.2) определим основное время по переходам:
мин.
Основное время при внутреннем шлифовании определяется по формуле (17.3) [6, с. 192]:
, (17.3)
где - время врезания, мин;
- время выхаживания, мин;
- поперечная подача, мм/дв. ход;
- число двойных ходов шлифовального круга, дв.ход/мин;
- припуск на сторону, мм;
- слой, снимаемый при выхаживании, мм.

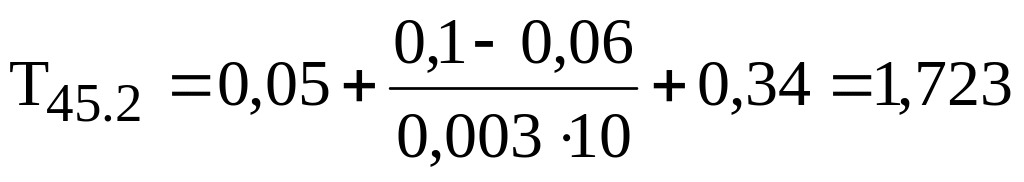

Подставим соответствующие значения в формулу (19.3) и получим основное время на операции 045 при =0,05 мин [6, с. 192], =0,34 мин [6, с. 195], =0,003 мм/дв.ход., =10 дв.ход/мин, =0,1 мм, =0,06мм [6, с. 196]:
мин.
Основное время при фрезеровании
, (17.3)
где - длина рабочего хода инструмента, мм;
- подача на зуб, мм/зуб;
- число зубьев фрезы;
- число оборотов шпинделя, об/мин.
Подставим соответствующие значения в формулу (17.3) и определим основное время по переходам в операции 090, где =80, =0,3 мм/зуб [6, с. 98], =10 [5, с. 174], =250 об/мин [6, с. 74]:
мин.
Основное время при сверлении
, (17.4)
где - длина рабочего хода инструмента, мм;
- подача инструмента, мм/об;
- число оборотов шпинделя, об/мин;
Подставим значения в формулу (17.3) и определим основное время по переходам в операции 095, при =6 мм, =0,22 мм/об [6, с. 115], =600 об/мин [6, с. 105]:
мин.
Сложив время по переходам для каждой операции, получим суммарное основное время :
мин,
мин,
мин,
мин.
Вспомогательное время расходуется рабочим на действия, обеспечивающие выполнение основной работы. Вспомогательным является время, затрачиваемое на установку, переустановку и снятие детали, включение и выключение приводов шпинделя и подач, изменение частоты вращения шпинделя или величины подачи, измерение детали и т.д.
Определим вспомогательное время на токарную операцию 035. Для операции 035 вспомогательное время складывается из следующих элементов: время на установку и снятие детали – 0,6 мин [5, с. 32]; время на закрепление – 0,22 мин [5, с. 36]; время на приемы управления станком [42, с. 605]: время на включение и выключение станка – 0,03 мин, время на установку координат X, Y, Z – 0,6 мин, время на ускоренный подвод инструмента – 0,06 мин, время на установочный подвод инструмента – 0,5 мин, время на подвод инструмента в зону резания – 0,32 мин, время на установочный отвод – 0,15 мин, время на ускоренный отвод инструмента – 0,06 мин, время на изменение подачи – 0,4 мин, время на изменение частоты вращения шпинделя – 0,3 мин, время на смену инструмента – 0,1 мин. Просуммировав все составляющие вспомогательного времени получается величина:
Аналогично определяем вспомогательное время для всех остальных операций. Время на обслуживание рабочего места состоит из времени на техническое и организационное обслуживание рабочего места. Время на личные потребности, перерывы и отдых зависит от веса обрабатываемой детали, процента машинного времени, характера подач и т.д. Время на обслуживание рабочего места и время на личные потребности, перерывы и отдых берутся в процентном отношении от оперативного времени, представляющего собой сумму основного и вспомогательного времени . Полученные результаты заносим в таблицу 17.1.
Таблица 17.1
Фрагмент норм времени по операциям технологического процесса механической обработки гильзы цилиндра
№ опер. |
, мин |
, мин |
и |
, мин |
|
% |
мин |
||||
010 |
0,52 |
3,45 |
9 |
0,36 |
4,33 |
015 |
0,19 |
2,28 |
10 |
0,25 |
2,72 |
020 |
0,76 |
3,57 |
9 |
0,42 |
5,76 |
