ВВЕДЕНИЕ

В последнее время значительно возросли государственные интересы в области оборонной прмышленности, производящей ракетную технику, поэтому велика заинтересованность в подготовке грамотных и образованных специалистов по специальности 130400 " Ракетные двигатели ".

Авторы на основе многолетнего опыта преподавания таких дисциплин, как " Термодинамика", " Гидрогазодинамика ", " Теория ракетных двигателей" и практической работы в промышленности сочли возможным обобщить читаемый материал в учебное пособие, которое по своему основному содержанию удачно отразило потребности студенческого лектората . В пособии приведены достаточные и необходимые справочные данные, позволяющие использовать настоящей методический материал при практических расчетах термогазодинамики внутрикамерных процессов.

Предложенное к изучению учебное пособие, содержит систематизированные сведения по комплексному изучению термо - и гидрогазодинамики внутрикамерных процессов, протекающих в соплах жидкостных ракетных двигателей .

В этой связи представленная работа представляет значительный интерес для студентов авиационных и ракетных специальностей, а также для специалистов , работающих в этой области. Авторами предложен материал, который охватывает широкий круг научной и учебно - методической литературы. К несомненному достоинству учебного пособия следует отнести следующее содержание материала : модели рабочего тела в камере сгорания ЖРД ; основные понятия и определения термодинамики, применяемые при изучении внутрикамерных процессов , основные законы термодинамики , понятие энтропии и диаграммы состояния , течения газов в сопле Лаваля , идеальный цикл ЖРД, как термодинамической системы, основы химической термодинамики, положенные в основу изучения внутрикамерных процессов горения , газодинамика внутрикамерных процессов, в том числе основные газодинамические функции и скачки уплотнения, что необходимо при дальнейшем изучении тем "Расчет основных параметров ЖРД с использованием газодинамических функций" и "Нерасчетные режимы работы сопла. Влияние скачков уплотнения при

13

режиме перерасширения " и др. весьма важных разделов теории ракетных двигателей .

Основное содержание соответствует рабочим программам следующих дисциплин : " Теория ракетных двигателей ", " Термодинамика " и " Гидрогазодинамика ".

Учебное пособие предназначено для студентов специальности 130400 " Ракетные двигатели", выполняющих тепловые и газодинамические расчеты в камере сгорания жидкостного ракетного двигателя ( ЖРД ) в процессе курсового и дипломного проектирования, и при подготовке к лекциям и практическим занятиям.

14

1.Модели рабочего тела, используемые при изучении внутрикамерных про- цессов

1.1.Особенности преобразования энергии в сопле

В камере ЖРД химическая энергия (ХЭ) топлива преобразуется сначала в тепловую( ТЭ), а затем в кинетическую (КЭ) энергию вытекающей газовой струи.

Цель термодинамического и газодинамического анализа – определение оптимальных условий преобразования энергий (ХЭ ТЭ КЭ) и расчет изменения параметров рабочего тела. Рабочее тело представляет продукты сгорания (ПС), в которых во время движения по трактам камеры непрерывно протекают химические реакции, изменяющие состав и свойства ПС. Поэтому кроме определения термических параметров Т, Р, =1 и скорости потока V следует искать состав и термодинамические свойства реагирующих ПС.

Термический анализ осложняется особенностями работы камеры сгорания,

ккоторым относятся:

1.Высокая теплонапряженность – количество тепла, выделенного в единице

Высокая температура горения вызывают диссоциацию (распад молекул на составляющие ее ионы). Ионы – атомы или группы атомов, обладающие избыточным или недостаточным количеством электронов по сравнению с нейтральными атомами, которые влияют на состав и температуру ПС. Кроме того, вследствие разложения молекул идет расширение ПС, т. е. расширение происходит как за счет изменения Тк, так и за счет изменения химсостава .

При расширении в сопле имеются следующие процессы:

1.Расширение происходит при изменении состава ПС и выделение тепла (реакция рекомбинации).

2.Расширение сопровождается падением теплоемкости ПС (за счет уменьшения Т – уменьшается внутримолекулярное колебательное движение атомов, что уменьшает внутреннюю энергию.)

3.При расширении идет догорание топлива, т.е. частично компенсируется неполное сгорание в камере сгорания, т.к. Р<Рк.

4.Процесс сопровождается потерей энергии за счет диссоциации, физической неполноты сгорания, теплоотдачи через стенки камеры в окружающую среду, трения, вихреобразования, скачков уплотнения.

Для сопла – уширение сопла Fa/Fkp~102 степень расширения газа в сопле

Граница камеры сгорания и сопла условная (к-к), т. к. процессы превращения ХЭ ТЭ КЭ накладываются друг на друга. Условие на границе – скорость ПС мала по сравнению со скоро- стью в критическом сечении.

Условно считают, что на границе

выполняется условие F/Fkp=3.

В ряде случаев считают, что

камера сгорания занимает весь объем между головкой и критическим сечением (при расчетах

приведенной длины камеры

Рис. 1. Схема камеры ЖРД Изменение основных параметров относительно оси камеры

1.2. Основные понятия и определения

Термодинамическая система – тело или совокупность тел, выделенных из материального мира, которые являются объектами исследования (например ПС в камере двигателя).

Система имеет определенные границы, отделяющие ее от окружающей среды. Эти границы могут быть как реальными (ПС в камере сгорания и сопле ЖРД), так и чисто условными в виде контрольной поверхности.

Если система совершенно не взаимодействует с окружающей средой, то ее называют изолированной. Если система не обменивается с окружающей средой энергией в форме теплоты, то такую систему называют теплоизолированной или адиабатной.

16

Процессы превращения теплоты в работу, реализуемые в тепловых машинах, осуществляются рабочим телом, которое изменяет в этих процессах свое физическое состояние.

Если система переходит из одного состояния в другое, то процесс перехода есть термодинамический процесс.

Все процессы, происходящие в системе, делятся на равновесные и неравновесные.

Равновесные – процессы, в которых система проходит ряд последовательных равновесных состояний. Равновесное состояние системы характеризуется при постоянных внешних условиях неизменностью параметров во времени и отсутствием в системе потоков вещества, импульса, энергии и т. п.

Неравновесная – система не находится в состоянии равновесия, т. е. различные части системы имеют различную Т, Р и .

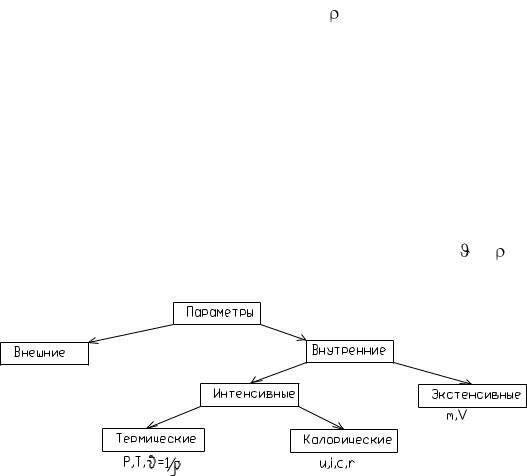

Параметры состояния, описывающие поведение системы, подразделяют на внешние и внутренние. Внешние – характеризуют положение (координаты) системы во внешних силовых полях и скорость изменения ее положения.

Внутренние определяют внутреннее состояние системы (Р, Т, V и др.) Внутренние делятся на интенсивные и экстенсивные. Интенсивные парамет-

ры не зависят от размеров (массы) системы, например Р и Т не изменяются, если разделить систему на несколько частей. К интенсивным относятся и удельные величины – удельный объем, удельная теплоемкость.

Экстенсивные параметры зависят от количества вещества в системе – объем, масса и т. п.

В термодинамике делят параметры на термические (Р, Т, =1/ ), и калорические (внутренняя энергия, энтальпия, удельная теплоемкость,

Рис. 2.

удельная скрытая теплота фазовых переходов и т. п.)

1.2.1.Термические параметры

Температура – физическая величина, характеризующая состояние термодинамического равновесия системы. Температура определяет:

а) распределение элементов (частиц), образующих систему, по уровням энергии;

17

б) распределение частиц по скоростям; в) степень ионизации вещества;

Градус Кельвина – единица измерения температуры по термодинамической температурной шкале, в которой для температуры тройной точки* воды установлена 273,16 К.

Используют: 1) термодинамическую температуру в градусах Цельсия t , для которой 0 С(терм.) =273,16 К; t=(T –273,16) C; 1град (терм Цельсия) =1град (терм Кельвина);

2) Практическую температуру в градусах Фаренгейта tF ,

для которого 0 F= -17,17 C, t 5 t 17,17 .

Температура характеризует степень нагретости тела, т.е.является энергетическим параметром состояния или мерой хаотического теплового движения газа. В принципе Т можно было бы измерить в энергетических единицах Джоулях (Джоуль – единица энергии и работа в системе СИ, равная работе силы 1Н при перемещении еѐ тела на расстоянии в 1м в направлении действия силы.) Джоуль применяют как единицу количества теплоты. 1Дж=0,2388 кал.

Работа, совершаемая при мощности в 1 Вт в течение 1 сек. – в электротехнике. Для практического использования эта единица неудобна.

Измерение Т производится с помощью приборов, в основе которых лежит расширение тел (термометры) или возникновение электродвижущей силы(термоЭДС) при их нагревании (термопары). каждый прибор градуируется в соответствии с установленной шкалой – Цельсия, Кельвина, Фаренгейта.

Давление – величина, численно равная силе, действующей по нормали к поверхности тела и отнесенной к единице площади этой поверхности.

Единица давления в системе СИ – Паскаль(Па). 1Па равен давлению, вызываемому силой 1Н, равномерно распределенной по поверхности площадью 1м2 , перпендикулярной направлению силы.

Давление измеряется по отношению к абсолютной нулевой величине (абсолютное давление Рабс) или относительно атмосферного давления Рн в месте измерения (избыточное давление Ризб).

Таким образом: Ризб=Рабс-Рн Если давление абсолютное меньше атмосферного, то разность между атмо-

сферным и абсолютным давлением называется давлением вакуумметрическим:

Рвак=Рн-Рабс

(давление соответствующее давлению воздуха на высоте 200м над уровнем моря). Размерности абсолютного, избыточного и вакуумметрического давлений обозначают «ата», «ати», «атв» соответственно.

*тройная точка – точка на диаграмме состояния, соответствующая сосуществованию трех фаз вещества (твердая, жидкая, газообразная).
