2.3.4. Омические контакты
Обязательным элементом каждого прибора является так называемый омический контакт. Он обеспечивает соединение полупроводникового кристалла с внешним выводом. Омический контакт это обычно контакт металл - полупроводник. В случае контакта металла с полупроводником п - типа при условии, что работа выхода металла меньше работы выхода полупроводника (ФМе < Фпп), или же в случае контакта металла с полупроводником р - типа, когда ФМе > Фпп, вблизи границы образуется слой с повышенной концентрацией основных носителей. Такой переход, обладающий повышенной по сравнению с объемом полупроводника удельной проводимостью, называют омическим, так как он не обладает униполярными свойствами. При подключении прямого и обратного напряжения изменяется лишь степень обогащения основными носителями приконтактного слоя.
Для омических контактов характерны следующие особенности:
- близкая к линейной вольт-амперная характеристика. Вольт-амперная характеристика омического контакта должна подчиняться закону Ома I = U/R вне зависимости от полярности приложенного напряжения. Контакт, имеющий линейную вольт-амперную характеристику, не выпрямляет протекающий через него переменный ток, то есть является невыпрямляющим. Таким образом, омический контакт должен иметь линейную и симметричную вольт-амперную характеристику;
- омический контакт должен быть неинжектирующим, то есть через омический контакт должна отсутствовать инжекция неосновных носителей заряда в прилегающую область полупроводника, накопление неосновных носителей в омическом переходе или вблизи него;
- омические контакты должны иметь минимальное электрическое сопротивление, не зависящее от направления и значения тока в рабочем диапазоне токов;
- металл перехода должен обладать высокой электро- и теплопроводностью и температурным коэффициентом расширения (ТКР), близким к ТКР полупроводника;
- омические контакты должны иметь стабильные электрические и механические свойства.
Обычно для создания омического контакта используют следующие металлы: свинец, олово и их сплавы, золото, алюминий.
Создание омических контактов представляет собой довольно сложную задачу. Одним из способов улучшения свойств омического контакта является применение в качестве полупроводника п+-п или р+-р-структуры, то есть в качестве омического контакта необходимо использовать структуру т-п+-п или т-р+-р, где через т обозначен слой металла. Типичная структура омического контакта приведена на рис. 2.50.

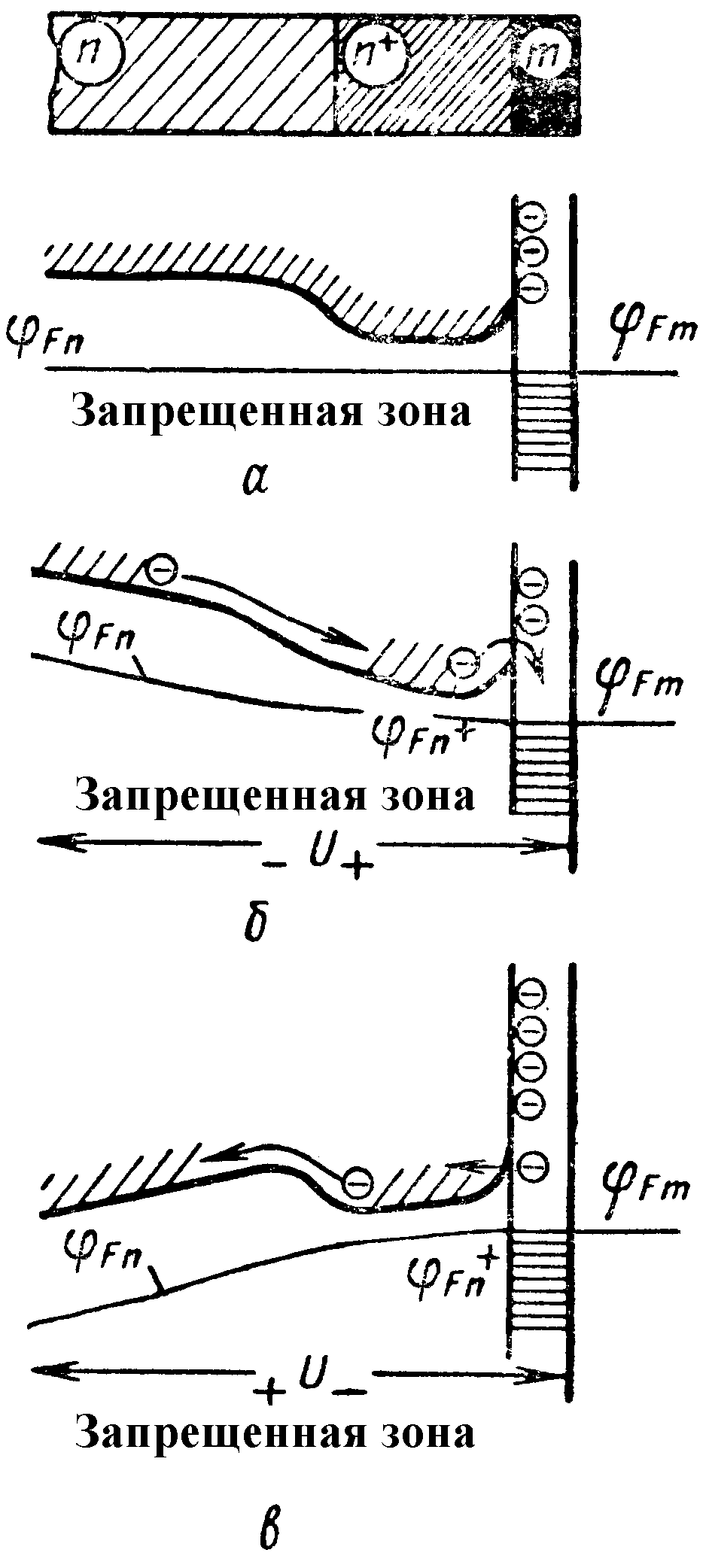

Рис. 2.50. Зонные диаграммы омического контакта:
а - равновесное состояние; б - обратное напряжение;
в - прямое напряжение
Эта структура состоит из двух переходов: т-п+ и п+-п, п+-слой сильно легирован (порядка 1019 см-3). Поскольку степень легирования п+-слоя велика и полупроводник вырожден, то толщина ОПЗ между металлом и п+-полупроводником чрезвычайно мала (2 - 3 нм) и носители заряда беспрепятственно преодолевают барьер за счет туннельного эффекта. п+-слой имеет удельное сопротивление во много раз меньше, чем удельное сопротивление объема полупроводника. Так как приконтактная область будет характеризоваться высокой концентрацией примесей, инжекция неосновных носителей в ней будет ослаблена.
Оба перехода т-п+ и п+-п не являются инжектирующими и не обладают вентильными свойствами. В целом структура т-п+-п ведет себя как омическое сопротивление при любой полярности напряжения. Рассмотрим механизм протекания токов. Пусть напряжение приложено минусом к п-области, плюсом к металлу. Тогда потенциалы слоев п+ и п повысятся, высота барьера п+-п увеличится, а высота барьера т-п+ уменьшится (рис. 2.50, б). Электроны из слоя п будут свободно переходить в слой п+ независимо от высоты барьера п+-п, а понижение барьера т-п+ обеспечит переход электронов из п+-слоя в т-слой. Пусть теперь напряжение приложено плюсом к п - области. При этом потенциалы п+ и п слоев понизятся и высота барьера п+-п сделается меньше; соответственно электроны п+-слоя смогут переходить в п-слой. Барьер т-п+ повысится, но так как он очень тонкий, то электроны слоя т будут проходить его за счет туннельного эффекта, как показано на рис. 2.50, в.
Таким образом, важнейшим свойством омического контакта является его двухсторонняя проводимость.
Другое важное свойство связано с ничтожным временем жизни носителей в п+-слое, поскольку он сильно легирован и имеет малое удельное сопротивление. Интенсивная рекомбинация в п+-слое и отсутствие инжекции делают повышение концентрации в области омического контакта редким явлением. Поэтому считают, что концентрация электронов и дырок на омическом контакте имеют равновесные значения.
