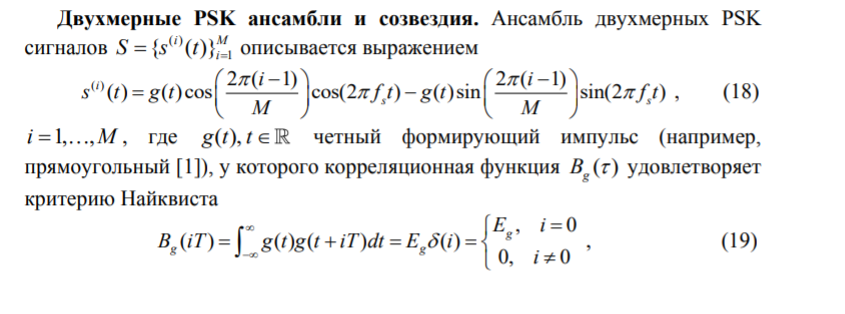

23. Записать выражения для м-psk созвездия.

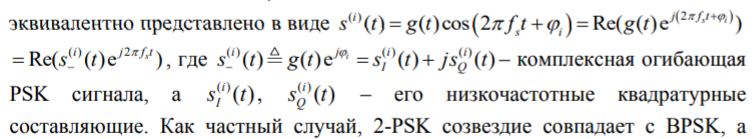

24. Дать определение комплексной ошибочной psk сигнала и привести выражение для psk сигнала через его комплексную ошибочную.
Комплексная огибающая – эквивалентное представление полосных сигналов при их обработке.
25. Привести классификацию ортогональных базисных сигналов, используемых в цифровых системах связи.
Ответ: Две базисные функции Фl ,Фk B , отличающиеся друг от друга только фазовым сдвигом / 2, называются квадратурно сопряженными. Две ортогональные базисные функции Фl (t) ,Фk(t) Фl (t t) B , отличающиеся друг от друга только временным сдвигом t , назовем ортогонально разнесенными по времени. Аналогично, две базисные функции Фl (t), Фk (t) B, у которых комплексные спектры (t t) B, отличаются друг от друга только частотным сдвигом f, назовем ортогонально разнесенными по частоте.
26. Понятия квадратурной, частотной и временной размерностей и как они связаны с общей размерностью сигнала.
Ответ: nQ 1, 2 (квадратурная размерность) – число квадратур, используемых при описании базисных функций Ф (t) l B ; nt (временная размерность) – число различных базисных сигналов, ортогонально разнесенных по времени; f n (частотная размерность) – число различных базисных сигналов, ортогонально разнесенных по частоте. При этом n = nQntnf. В частности, для PSK/QAM сигналов с временным разнесением n = nQnt.

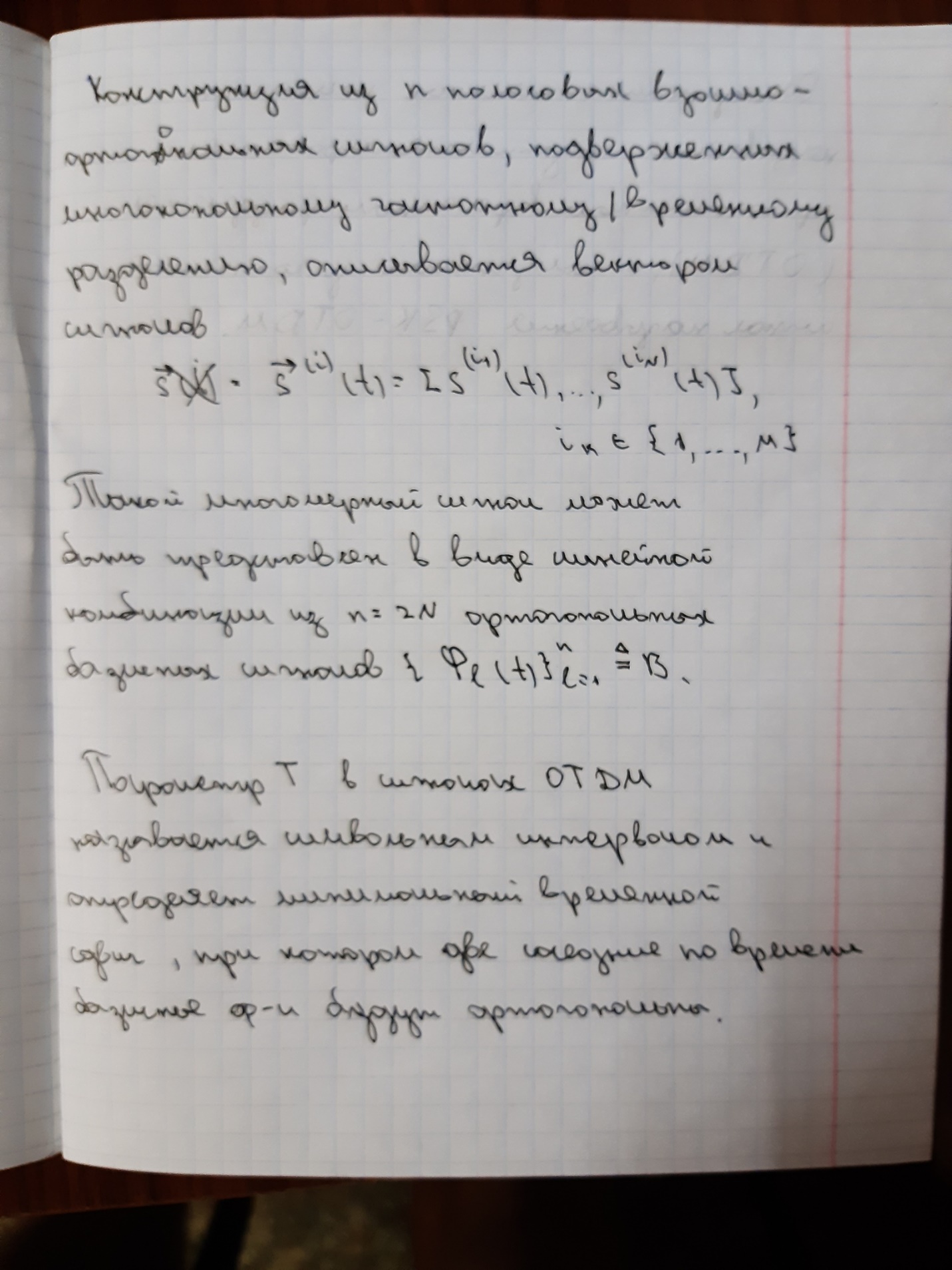

27. Записать базис для многомерного OTDM сигнала. Понятие символьного интервала.

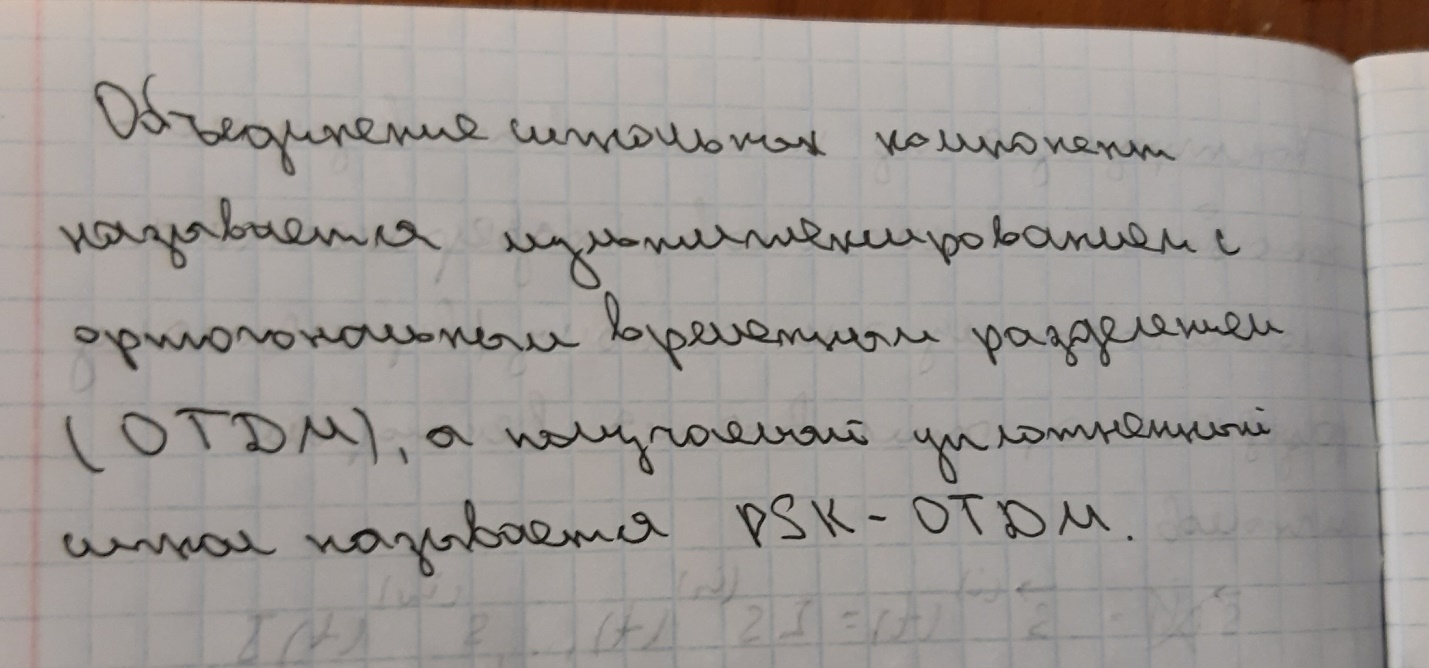

28. Дать определение многомерного PSK-OTDM сигнала.
29+30. Записать выражение для сигнального созвездия ОТДМ сигнала. Какому критерию должен удов. Формирующий импульс.
Т – интервал корреляции импульса. Корреляционная характеристика, удовлетворяющая критерию Найквиста имеет Ед=0 для любого другого значения i кроме i=0.

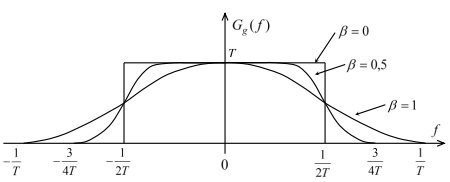

31. Привести графики корреляционных функций и спектральных плотностей семейства приподнятого косинуса для трех различных значений коэффициента ската.
График корреляционных функций:
Графики спектральных плоскостей:

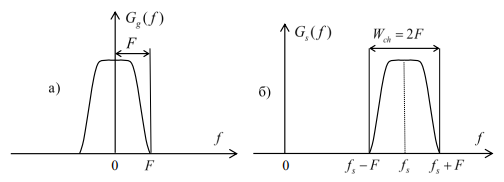

32. Нарисовать спектральные плотности OTDM сигнала и его низкочастотного формирующего импульса.
На рисунке приведены спектральные плотности мощности (СПМ) импульса g(t) и OTDM сигнала

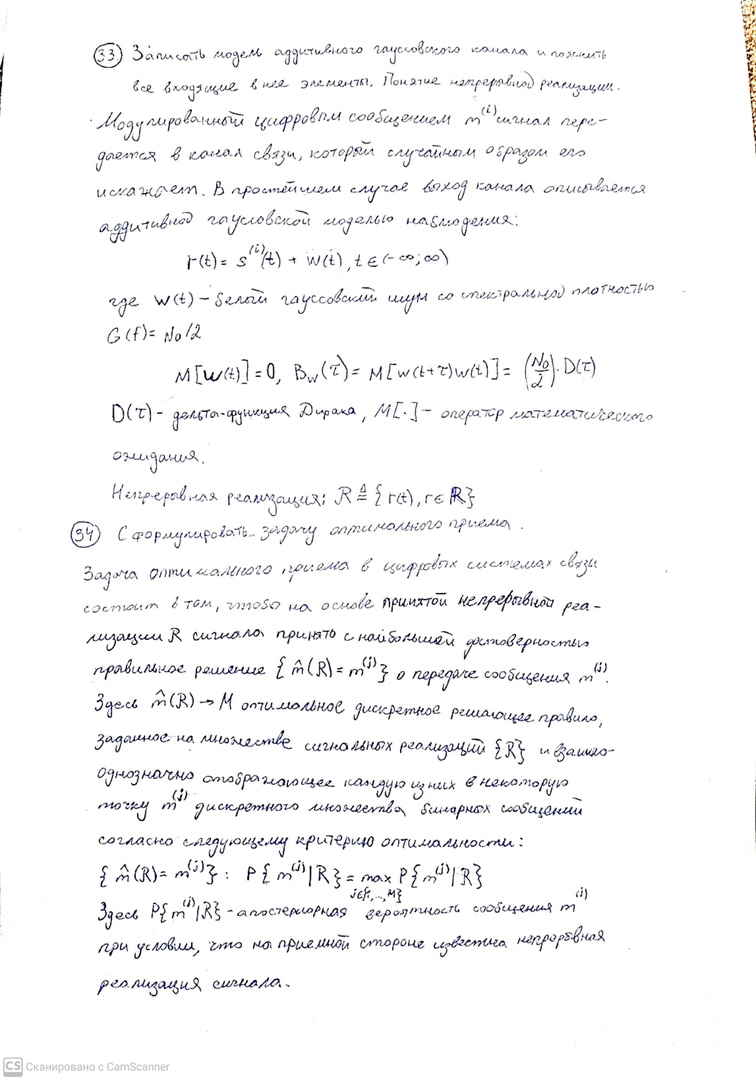

33+34. Записать модель аддитивного гауссовского канала и пояснить все входящие в нее элементы. Понятие непрерывное реализации. Сформулировать задачу оптимального приема.
35. Определить понятия статистики, выборки, достаточной статистики и минимальной достаточной статистики.
С татистика - любая функция от наблюдаемой реализации случайного процесса.
Достаточная статистика R - выборка, в которой содержится та же информация, что и в исходной реализации (т.е. отсутствуют потери информации).
Выборка - дискретная статистика, полученная из R.
Минимальная достаточная статистика - Достаточная статистика , которая среди других достаточных статистик имеет минимальную размерность.

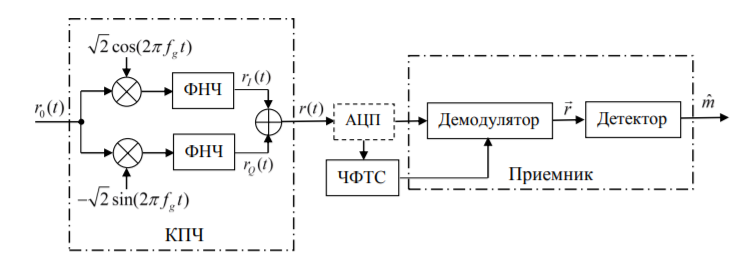

36. Привести общую структурную схему цифрового приемника и пояснить ее работу.
В случае цифровой реализации всех элементов приемника, сигнал r(t) дискретизируется и оцифровывается с помощью АЦП (изображена на схеме пунктиром), причем частота дискретизации должна обеспечивать качественное выполнение процедуры демодуляции. Демодуляцию сигнала можно выполнить и в аналоговой форме с использованием специализированных аналоговых микросхем. В этом случае оцифровка дискретной статистики выполняется на выходе демодулятора. Последующая процедура детектирования обычно всегда реализуется в цифровом виде.
