15. Привести выражение для разложения сигнала в базисе Котельникова и указать его особенности.
Особенностью базиса Котельникова является то, что коэффициенты s(k) в конечном разложении легко вычисляются, так как смыслу совпадают с дискретными отсчетами сигнала, взятыми через интервал дискретизации .
16. Привести общее выражение для формирования ансамбля цифровых сигналов по заданному конечному ортонормированному базису и как определяется его размерность.
Формирование ансамбля сигналов, используемых в цифровых системах связи, основано на представлении их в виде линейной комбинации n базисных сигналов определенной формы
где s(i)(t) – передаваемый сигнал, отвечающий i-му бинарному сообщению m(i), M – общее число сообщений, называемое размером сигнального ансамбля. Коэффициенты si(i) в разложении называются модулирующими символами. Базисные сигналы являются ортонормированными, т.е. удовлетворяющими условию
где — единичная функция Кронекера, а их общее число
n — размерность сигнала.
17. Дать понятие сигнального созвездия и привести формулы для его нахождения.

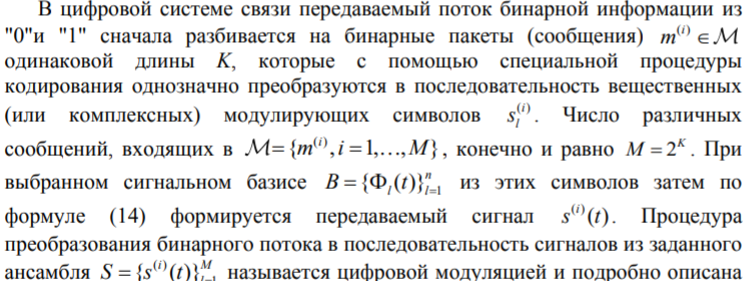

18. Описать процедуру формирования цифровых сигналов из бинарного сообщения.
19) Записать выражение для ансамбля двухмерных PSK сигналов.
Ансамбль двухмерного PSK сигнала обозначается , где описывается выражением:
При чем, корреляционная функция четного формирующего импульса должна удовлетворять условию Найквиста:
T – интервал корреляции импульса, M 2 – размер ансамбля, называемый индексом PSK модуляции; fs k/T , где k – натуральное число.
20) Записать ортонормированный базис для двухмерного PSK сигнала.
Ортонормированный базис состоит из двух функций :
, , Es у сигналов ансамбля одинакова.
21. Сформулировать критерий Найквиста для формирующего импульса ансамбля psk сигналов.
Ответ:
Критерий Найквиста позволяет судить по АЧХ и ФЧХ об устойчивости замкнутой системы.
Рассмотрим два случая:
1) Если известно, что система в разомкнутом состоянии устойчива, тогда условие устойчивости замкнутой системы сводится к требованию, чтобы АФЧХ разомкнутой системы не охватывала точку (-1, j0).
Если, например, уменьшать коэффициент передачи в неустойчивой системе, ее АФЧХ будет сжиматься к началу координат, в результате чего система станет в конце концов устойчивой. Наоборот, при увеличении коэффициента передачи характеристика ранее устойчивой системы в конце концов охватит точку (-1, j0), и система потеряет устойчивость.
2) Если известно, что система неустойчива и находится в разомкнутом состоянии, то для устойчивости системы в замкнутом состоянии АФЧХ разомкнутой системы должна охватывать точку (-1, j0). При этом число пересечений ею отрицательной действительной полуоси левее точки (-1, j0) сверху вниз должно быть на n/2 больше числа пересечений в обратном направлении, где n – число правых полюсов передаточной функции W(s) разомкнутой системы, т.е. число полюсов с положительной действительной частью.
22. Нарисовать созвездия 2-psk, 4-psk, 8-psk и объяснить какое из них обеспечивает большую помехоустойчивость.
Ответ:
Фазы сигналов принимают значения 0 и :
S0 = cosw1t при передаче 1,
S2 = cosw0t при передаче 0,
2-PSK
Фазы сигналов принимают значения 0, /2, , 3/2:
S0 = cosw0t (I = 1, Q = 0) при передаче 00,
S1 = cos(w0t - /2) (I = 0, Q = 1) при передаче 01,
S2 = cos(w0t - ) = -cosw0t (I = -1, Q = 0) при передаче 11,
S3 = cos(w0t - 3/2) (I = 0, Q = -1) при передаче 10.
4-PSK
Фазы сигналов имеют значения 0, /4, /2, 3/4, , 5/4, 3/2, 7/4:
S0 = cosw0t (I = 1, Q = 0) при передаче 000
S1 = cos(w0t - /4) (I = 0.707, Q = 0.707) при передаче 001
S2 = cos(w0t - /2) (I = 0, Q = 1) при передаче 011
S3 = cos(w0t - 3/4) (I = -0.707, Q = 0.707) при передаче 101
S4 = cos(w0t - ) = -cosw0t (I = -1, Q = 0) при передаче 111
S5 = cos(w0t - 5/4) (I = -0.707, Q = -0.707) при передаче 110
S6 = cos(w0t - 3/2) (I = 0, Q = -1) при передаче 100
S7 =cos(w0t - 7/4) (I = 0.707, Q = -0.707) при передаче 010
8-PSK
Из всех приведенных созвездий наибольшую помехоустойчивость мы получим при использовании 2- PSK. Вероятность ошибки при приёме данных наименьшая (пример: мы имеем сигнал S0, но из за уровня шума у нас будет отклонение на 30о, при этом мы получим корректное значение S0, при использовании 8-PSK, в данном случае, мы получим некорректное значение выходного сигнала). Однако каждый символ несёт только 1 бит информации, что обуславливает наименьшую в этом методе модуляции скорость передачи информации.
