6.3 Розрахунок просідання корпусу судна на мілководді.
Відповідно до вимоги хорошої морської практики «вважай себе ближче до небезпеки» і рекомендаціями, що містяться в, цей розрахунок виконується для найбільшого теоретично можливого значення величини просідання – при проходженні судна на мілководді по вузькому підхідному каналу. Величина просідання визначається з виразу:
Q=2xCBxV2/100, (6.3.1)
де Q - максимально теоретично можливе просідання корпусу судна, метри;
CB - блок-коефіцієнт(коефіцієнт загальної повноти зануреної частини корпусу судна), безрозмірний;
V - швідкість судна, вузли.
Блок-коефіцієнт розраховується за формулою:
CB=V/L*B*T, (6.3.2)
де V - повна водотонажність,
L - довжина судна найбільша,
B - ширина судна,
T - осадка судна за літньою вантажною маркою.
Проводимо розрахунки:
CB=10179.08/119,20*18,2*6,464=0,73
Просідання корпусу судна будемо розраховувати для Повного, середнього, малого та самого малого переднього ходів.
Qппх=2*0.73*142/100=2.85 м
Qспх=2*0.73*102/100=1.45 м
Qмпх=2*0.73*72/100=0.71 м
Qсмпх=2*0.73*42/100=0.23 м
Дані розрахунки заносимо у таблицю:
Таблиця 6.3.1 - просідання судна на мілині
Хід |
Швидкість, вуз |
Просідання, м |
Повний передній |
14 |
2.85 |
Середній передній |
10 |
1.45 |
Малий передній |
7 |
0.71 |
Самий малий передній |
4 |
0.23 |
6.4 Розрахунок висоти припливів і побудова графіків припливів
Розраховані припливи та граіфіки припливів для портів Tomatave та Aden були взяти у публікації Admiralty Digital Total Tide та наведені нижче.

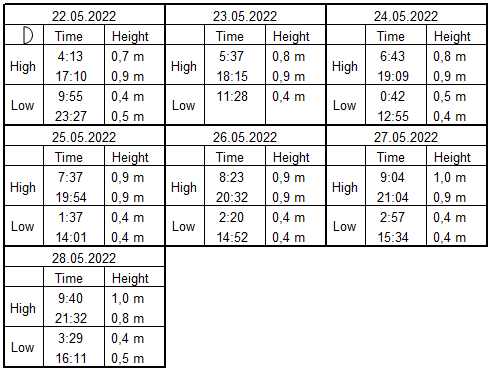

Мал.6.4.1 - Висоти припливів порт Томатаве

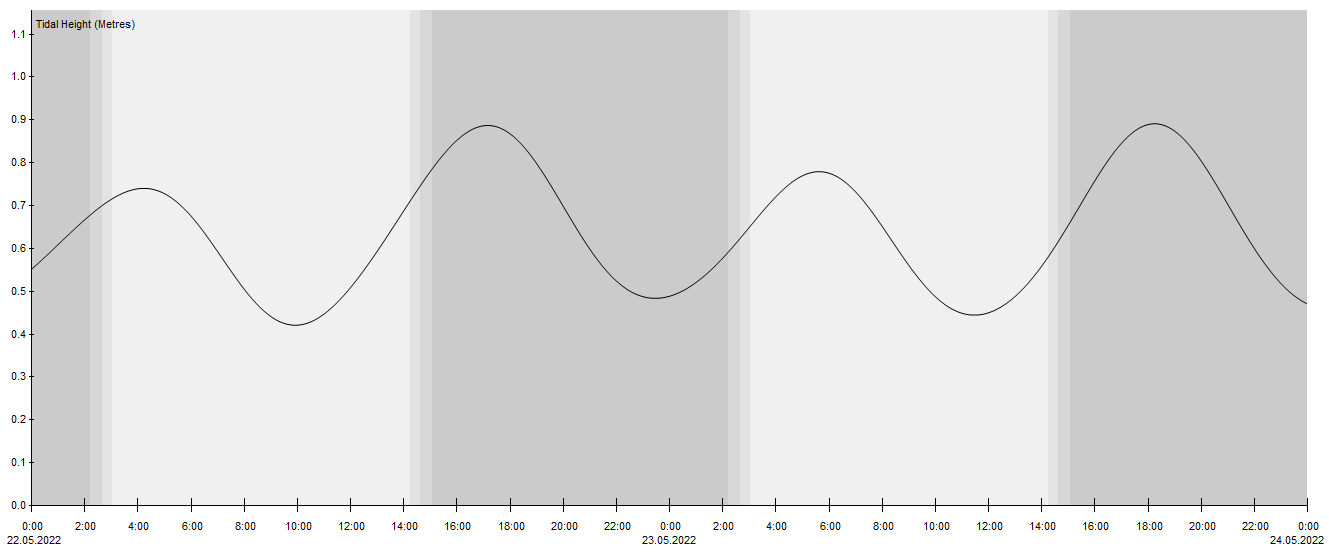

Мал.6.4.2 - Графік припливів порт Томатаве

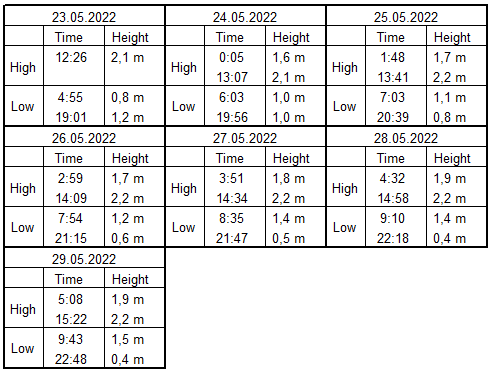

Мал.6.4.3 - Висоти припливів порт Аден

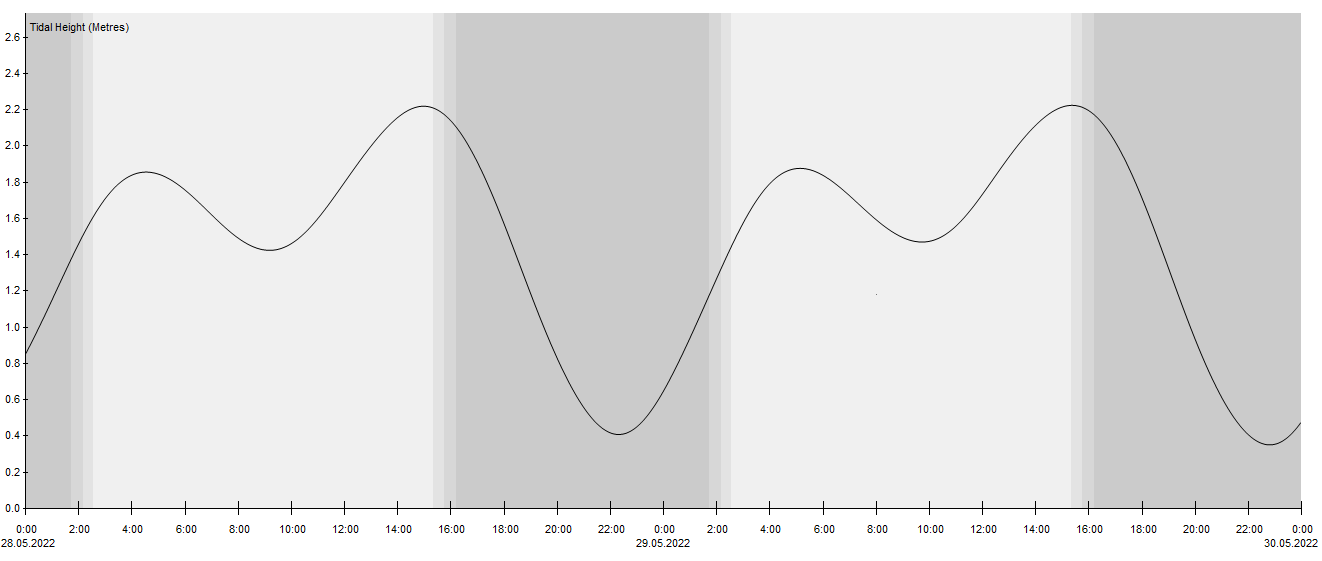

Мал.6.4.4 - Графік припливів порт Аден
6.5 Контроль запасу води під кілем і вибір безпечної швидкості на мілководді
Запас води під кілем UKC за правилами хорошої морської практики, наскільки можна, має бути менше 1 метра. При виконанні розрахунків переходу значення UKC має бути проконтрольовано для ділянок виходу з порту відходу та входу до порту призначення, а також для ділянок мілководдя.
Значення UKC можна визначити з виразу:
UKC = Hм-Tc,
де, Нм - глибина моря в розглянутому місці в момент проходу судна,
Тс – осідання судна з урахуванням просідання та впливу хвилювання моря.
Величина Нм визначається з наступного виразу:
Нм = Но + Δ h,
де: Но - нуль глибин у розглянутому місці;
Δ h – висота припливу в даний момент та в даному місці (графік припливів).
Величина Тс визначається з наступного виразу:
Тс = Т + Q + Δ Тв,
де : Т - осідання судна на глибокій воді (для розрахунків беремо значення осідання судна в повному вантажі);
Q – величина просідання корпусу на мілководді,
Δ Тв – збільшення опади за рахунок хвилювання моря.
Значення Δ Тв рекомендується оцінювати так:
Δ Тв = 0,6 hв,
де hв - максимальна висота хвилі в даному місці.
Проведемо розрахунки для підходу до порту Аден, де на фарватері глибина 15 м.
Δ h на 28 травня 20:00 дорівнює 1,9 м. Величину просідання Q візьмемо для швидкості 10 вузлів з Таблиці 6.3.1. Осадка судна в повному вантажі 6,46 м. Висота хвилі hв дорівнює 1 м.
1) Нм = 15 + 1,9 = 16,9 м.
2) Δ Тв = 0,6 х 1 = 0,6 м.
3) Тс = 6,46 + 1,45 + 0,6 = 8,51 м.
4) UKC = 16,9 - 8,51 = 8,39 м.
Запас води під килем достатній для беспечного проходження ділянки мілководдя, але у будь-якому разі не потрібно нехтувати спостереженнями за глибинами.
