Лекция 23. Воздушные системы охлаждения
Воздушные системы охлаждения состоят из дефлекторов оребренных головок и цилиндров, а также осевого многолопастного вентилятора, обеспечивающего напор 1000…2400 Па, высокие скорости циркуляции воздуха в каналах дефлекторов и межреберных каналах головок и цилиндров двигателя.
Параметры окружающей среды и расчетные режимы принимают такие же, как при расчете масляной системы. Расчетные температуры цилиндра и головок приведены в табл. 23.1. Средняя температура у оснований ребер цилиндра из чугуна 130… 170 С. У оснований ребер головки из чугуна 170…220 С и алюминиевого сплава 160…200С. Температура внутренних поверхностей цилиндра должна быть не ниже 130…140 С. Относительный теплоотвод в систему воздушного охлаждения составляет для ДсИЗ q = 0,24…0,30, для дизелей q = 0,2…0,25.
|
Температуры цилиндров и головок |
Таблица 23.1 |
|||
|
|
||||
|
|
Максимальная температура, С |
|||
Тип двигателя |
цилиндра |
|
головки цилиндра |
||
из специального чугуна |
|
из алюминиевого |
|||
|
|
||||
|
|
сплава |
|||
|
|
|
|
|
|
Автомобильный 0 |
220 |
|
340…360 |
|
240…260 |
Тракторный |
200 |
|
320…340 |
|
220…240 |
|
|
130 |
|
|
|
Тогда общий теплоотвод в систему воздушного охлаждения составляет:
|
qQт : |
QТ=HuGT, |
(23.1) |
Qохл |
где Hu –низшаятеплотворная способностьтоплива: GT –расходтоплива. С учетом отводимой теплоты масляным радиатором и поверхно-
стями картера
|
|
(23.2) |
|
|
Qохл (1,1...1,15)Qохл. |
||
В табл. 23.2 приведены значения q для головок из алюминиевого |
|||
сплава и для цилиндра из чугуна. |
Таблица 23.2 |
||
|
|
||
Количество отводимой теплоты от головки и цилиндра |
|||
Тип двигателя |
Количество отводимой теплоты, Дж/с |
||
от головки qг |
от цилиндра qц |
||
|
|||
С искровым зажиганием |
0,7 |
0,3 |
|
Дизель с неразделенной КС |
0,4 |
0,6 |
|
Дизель с разделенной КС |
0,5 |
0,5 |
Если головка изготовлена из чугуна, то доля теплоты от головки увеличивается. Количество теплоты, Дж/с, отводимого от одного цилиндра:
|
Q |
qцQохл |
. |
|
|
(23.3) |
|||
|
|
|
|||||||
|
ц |
L |
|
|
|
|
|
||
Количество воздуха, кг/с, необходимого для охлаждения одного |
|||||||||
цилиндра, |
|
|
Qц |
|
|
|
|
|
|
Gохл.ц |
|
|
|
|
, |
|
(23.4) |
||
|
|
|
|
||||||
|
|
|
|
|
|
|
|||
|
|
Ср (tвых |
tвх ) |
|
|
||||
где Ср – средняя теплоемкость воздуха, Дж/кгК, Ср = 1005; |
|||||||||
tвых |
и tвх – |
средняя температура воздуха, выходящего из межреберных каналов и входящего в них, С; tвх = 45 С; tвых = (tв +tн)/2, где tв =80…110 С от верхней зоны цилиндра; tн =60…80 С от нижней зоны цилиндра, то-
гда tвых = 70…95 С.
Через неплотности газовоздушного тракта теряется 8…10 % охлаждающего воздуха,поэтомуна охлаждение одногоцилиндра требуется
GB (1,08...1,1)GB . |
(23.5) |
Для всего двигателя G GBi , где i – число цилиндров. Удельный расход воздуха, кг/(с кВт), на единицу мощности дви-
гателя qв=G/Nе приведен в табл. 23.3. Эти данные можно использовать для проверки правильности расчетов G для двигателя.
131
Таблица 23.3
Удельный расход воздуха на единицу мощности двигателя
Тип двигателя |
|
|
qв, кг/(с кВт) |
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
С искровым зажиганием |
|
|
0,0265…0,0285 |
|
|
|
|
|
|
||||
Дизель с неразделенной КС |
|
|
0,018…0,021 |
|
|
|
|
|
|
||||
Дизель с разделенной КС |
|
|
0,0245…0,0265 |
|
|
|
|
|
|
||||
Расчет поверхности охлаждения |
|
|
|
|
|
|
|
|
|
|
|
||
|
Из статистических данных Fохл |
= |
|||||||||||
|
=(0,4…0,8)iVк |
|
– |
для |
дизелей |
и |
|||||||
|
(0,65…1,6)iVк – ДсИЗ, здесь iVк – рабочий |
||||||||||||
|
объем двигателя, л. Площадь поверхности |
||||||||||||
|
охлаждения одного оребренного цилиндра |
||||||||||||
|
|
|
|
|
|
H |
|
2 |
|
|
2 |
|
|
|
|
DH |
|
|
|
|
D |
|
|
||||
|
|
|
|
d h |
|
|
|
|
|||||
|
|
|
|
|
|
S |
|
|
|
|
|
||
|
Fц |
|
|
|
|
|
|
|
|
|
|
||
Рис. 23.1. Трапецеидаль- |
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
ные ребра охлаждения |
(рис. 23.1); |
Fохл |
iFц , где D – |
наружный |
|||||||||
|
диаметр цилиндра; h –высота ребра; |
S – |
шаг оребрения; – средняя толщина ребра; l – средняя ширина межреберного канала. В табл. 23.4 приведены значения всех этих параметров.
|
|
Параметры оребрения |
Таблица 23.4 |
||
|
|
|
|||
Параметры |
Чугун |
Алюминиевый сплав |
|||
Стакан ци- |
|
Головка ци- |
Стакан ци- |
Головка ци- |
|
оребрения |
|
||||
линдра |
|
линдра |
линдра |
линдра |
|
|
|
||||
h |
14…30 |
|
15…50 |
15…35 |
15…75 |
S |
6…12 |
|
6…12 |
3,5…8 |
3,5…8 |
l |
4…8 |
|
4…8 |
2…6 |
2…6 |
|
2…4 |
|
2…4 |
1,5…2,5 |
1,5…2,5 |
Сравнительный анализ жидкостного и воздушного охлаждения
Достоинства жидкостных систем охлаждения: меньшие монтажные зазоры между зеркалом цилиндра и поршнем, эффективное и равномерное охлаждение деталей двигателя при любой тепловой нагрузке, применение блок-картера, что повышает жесткость конструкции, использование охлаждающей жидкости для обогрева кабин и салонов транспортных средств, меньший шум, меньшая склонность к детонации ДсИЗ, возможность регулирования температуры.
132
Недостаток жидкостных систем охлаждения: высокая трудоемкость эксплуатации системы из-за регламентных работ по очистке и промывке системы охлаждения и радиатора, устранению подтекания охлаждающей жидкости, явлений кавитации и др.
Достоинства воздушной системы охлаждения: простота конструкции, быстрый прогрев двигателя после запуска, меньшая чувствительность к температуре окружающей среды, простота обслуживания, низкая стоимость и меньшие затраты мощности (примерно в 2 раза) на функционирование системы.
Недостатки – большие градиенты температур в элементах корпуса, невозможность регулировки системы, уменьшение среднего эффективного давления и литровой мощности вследствие снижения коэффициента наполнения, повышенная шумность работы двигателя, переохлаждение двигателя при низких температурах воздуха при встречном ветре и др.
Лекция 24. Художественное конструирование. Анализ конструкций и перспектива развития поршневых двигателей
Художественное конструирование
Рассмотрим этапы художественного моделирования [7]. Эстетические качества машин определяются с первых стадий
проектирования, когда формируется скелет изделия. Они определяются целесообразностью форм, рациональностью и соответствием форм функциональному назначению и эстетическому восприятию изделия. Аэродинамические формы воздушных лайнеров вселяют в нас уверенность в быстроте, скорости и надежности полета. Формы джипа говорят о мощности, проходимости этого внедорожника. Внешний вид роторов турбин свидетельствует о их мощности. Таким образом, формы изделия определяются удобством его использования по назначению и техническим совершенством его функциональных свойств. Это единство требований лежит в основе выбора компоновки изделия и форм его элементов.
При этом особую роль играет впечатление устойчивости, композиционного равновесия, распределения нагрузок относительно центра тяжести изделия и его опор. Это приводит к симметрии конструкции, опирающейся как минимум на три точки опоры. Примеры: автомобиль, самолет, поезд.
Двигатель тоже симметричен относительно вертикальной плоскости, проходящей через ось коленчатого вала, и имеет четыре точки
133
|
опоры. Его агрега- |
|||
|
ты также стремятся |
|||
|
равномерно |
рас- |
||
|
пределить относи- |
|||
|
тельно |
этой |
плос- |
|
|
кости симметрии. |
|||
|
|
|
Формирова- |
|
|
ние |
симметричных |
||
|
изделий тесно свя- |
|||
|
зано |
с |
физическим |
|
|
равновесием |
час- |
||
|
тей, |
обеспечением |
||
|
жесткости и надле- |
|||
|
жащего |
функцио- |
||
|
нирования узлов, а |
|||
|
также |
зрительного |
||
|
уравновешивания. |
|||
|
|
|
Симметрия |
|
|
способствует выде- |
|||

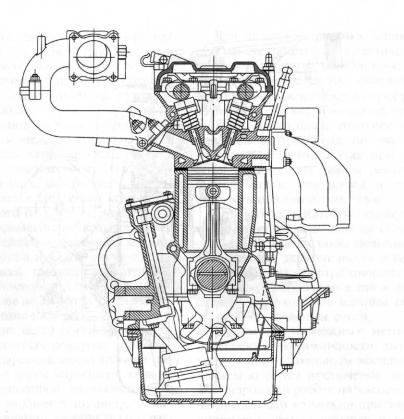

Рис. 24.1. Поперечный разрез автомобильного дви- |
лению |
главного в |
||
гателя с принудительным воспламенением |
композиции, |
опре- |
||
|
деляет |
направлен- |
ность движения масс, линий к центру или к плоскости симметрии. Целостность ансамбля элементов изделия зависит от соотношений размеров и рекомендуется от 1:1 до 2:1. Имеются специальные ряды чисел (ГОСТ 8031-56) гармоничных пропорциональных отношений размеров. Обеспечение удобства пользования изделия требует соизмерения с человеком, его руками и другими частями тела. Кнопки, шкалы приборов, рукоятки управления, фары, люки, дверцы зависят от масштабности изделия и соизмеряются с размерами тела человека.
Соотношение размеров изделия и его пульта управления определяются эргономикой, т.е.расходом энергии человека на операцию управления. Кроме физической нагрузки, человек испытывает еще психическую нагрузку, которая зависит не только от взаимоположения узлов, но и от цветовой гаммы.
Обычно это темные органы управления на светлом фоне панели, а на белом фоне становятся предельно контрастными и раздражают.
Контрастные отношения цветов могут придать форме изделия динамичность, зрительный эффект движения. Отсутствие нюансировки формы делает ее грубой, негармоничной.
134
Окраска станков в зелено-голубой цвет привела к увеличению производительности и освещенности рабочих мест на 10 %. Красный цвет утомляет и понижает слуховую чувствительность.
В помещении, окрашенном в оранжевый цвет, кажется теплее, чем в помещении сине-зеленого цвета. Белый потолок, находясь выше поля зрения человека, не вызывает ослепления и отражает много света и т.п.
Итак, при окраске двигателя и его агрегатов и их размещении нужно обеспечивать удобство пользования и привлекательность внешнего вида.
Анализ конструкций и перспектива развития поршневых двигателей
Развитие автомобильных и тракторных двигателей, как и двигателестроение в целом, происходит в направлении улучшения экологических характеристик – снижения токсичности, уровня шума, вибрации, улучшения эксплуатационной экономичности по топливу и маслу, расширения использования ассортимента топлив, повышения моторесурса и надежности, уменьшения удельной материалоемкости и трудовых затрат на техническое обслуживание и эксплуатацию.
Для легковых автомобилей основным типом является ДВС с принудительным воспламенением. Суммарный рабочий объем составляет 1…4,5л, частота вращения достигает 7000 мин-1, литровая мощность 50…75 кВт/л; удельная масса 1…2,5 кг/кВт, удельный расход топлива 235…300 г/(кВт ч), степень сжатия 9…10,5. Обычно это четырехтактные, с числом цилиндров i=3…6 у рядных и i=8 у V-образных двигателей. Классически это четырехцилиндровый ДВС с рядным расположением цилиндров. Например, ДВС Заволжского моторного завода четырехтактный, рядный, четырехцилиндровый с рабочим объемом цилиндра 2,3 л (рис. 24.1). Он имеет четырехклапанное распределение с двумя верхними распределительными валами, центральным расположением свечи зажигания и комплексной микропроцессорной системой управления впрыска топлива и зажигания. Это обеспечивает высокие технико-экономические показатели. Чугунный блок-картер имеет высокую жесткость.
Применение наклонного расположения цилиндров позволяет уменьшить высоту двигателя и обеспечить свободный доступ ко всем деталям и вспомогательным агрегатам, требующим периодического технического обслуживания и регулировки.
135
Генератор и электромотор для предотвращения нагрева устанавливают со стороны, противоположной размещению выхлопных патрубков. Подача топлива осуществляется с помощью системы распределенного многоточечного впрыска, реже применяют центральный впрыск. Форма камеры сгорания – и клиновая, и полусферическая, и шатровая и др. Для снижения размеров и массы применяют турбонаддув. Двигатели V-образной схемы имеют угол развала цилиндров 90 , что упрощает уравновешивание. Применение алюминиевых сплавов, композиционных и порошковых материалов и керамики снижают массу ДВС и стоимость изготовления.
Однако двигатели с принудительным воспламенением не отвечают в полной мере эксплуатационной экономичности и токсичности газов. В городских условиях, при частых пусках, на переходных режимах они имеют низкую экономичность и высокую токсичность, при полной нагрузке КПД е = 30…32 %, а при частичных нагрузках
е = 5…15 %.
Для современных автомобилей требуется ограничение расхода топлива до 5 л на 100 км пробега и в будущем до 3,5 л при ужесточении выбросов CO2.
Достижения этих целей позволяет применение четырехклапанной головки цилиндров с двумя впускными клапанами, фиксацией, организацией многостадийного впрыска топлива, повышением энергии электрического разряда при центральном расположении свечи зажигания, обеспечением переменного давления впрыска, управляемым рассеиванием заряда и работы на бедных смесях, повышением степени рециркуляции, установкой более совершенных нейтрализаторов.
Кроме того, наметилась тенденция к повышению степени сжатияс установлением датчиков вибрации контроля детонации в головке цилиндров. Увеличение на две-три единицы снижает расход топлива на 8…10 %, что особенно эффективно на режимах частичной нагрузки. Применяют также автоматическое изменение хода поршня, что приводит к оптимизации степени сжатия на любом режиме и снижению токсичности. В некоторых случаях применяют отключение части цилиндров, что особенно эффективно для V-образных двигателей.
При переходе на сжиженный или сжатый газ в двигателе изменяется только система топливоподачи. Газовые двигатели лучше запускаются при низкой температуре, имеют более однородную горючую смесь, меньшие отложения на свечах и стенках камеры сгорания,
136
снижается токсичность выбросов, особенно на пусковых и переходных режимах. Но для компенсации потери мощности, вследствие разной теплоты сгорания топлив, необходимо повышать степень сжатия до 11…13. Кроме того, увеличивается масса автомобиля из-за установки газовых баллонов и дополнительного оборудования.
Ведутся большие исследования по применению альтернативных топлив растительного происхождения и водорода. Широкие пределы воспламеняемости водородо-воздушной смеси ( =0, 14…10) позволяют при принудительном воспламенении осуществить качественное регулирование и высокую экономичность.
Впоследнее время намечен переход на дизельные двигатели для легковых автомобилей, этому способствует их более высокая экономичность до 38 % в условиях городского движения и до 15 % в средних дорожных условиях. Большинство фирм для удешевления производства создают дизели на базе существующих двигателей, унифицируя основные детали. Это в основном четырехцилиндровые четырехтактные рядные двигатели. Блоки цилиндров литые чугунные с рабочими цилиндрами, выполненными в блоке, головку блока выполняют из алюминиевого сплава.
Камеры сгорания выполняют в основном с непосредственным впрыском (однополостные), они отмечаются улучшением экономичности по сравнению с дизелями с разделенными камерами.
Втопливной аппаратуре, кроме насосов высокого давления распределительного типа, используют аккумуляторную систему типа Common-Rocil, а также насос-форсунки. Применение турбонаддува компенсирует снижение мощности дизеля по сравнению с исходным двигателем с принудительным воспламенением того же рабочего объема. При этом стремятся уменьшить диаметр ротора, сохранив расход за счет увеличения частоты вращения, что улучшает приемистость дизеля. Таким образом, дизель с наддувом имеет такие же характеристики и удельные показатели по массе и размерам, что и ДсИЗ, а также меньший расход топлива и токсичность отработанных газов.
Главной тенденцией развития грузовых и автотракторных двигателей, в основном дизелей, является улучшение их экономических показателей, экономичности, увеличение срока службы, повышение удельных показателей при высокой надежности.
Заканчивается переход отечественного дизелестроения на выпуск двигателей с токсичностью по нормам Евро-3 и начато изготовление двигателей по нормам Евро-4.
137
Впоследнее время развивается унификация двигателей и создание их семейств, что повышает рентабельность производства и расширяет их применение. Это достигается в основном изменением числа цилиндров (рабочего объема). Новая тенденция повышения мощности – форсирование давления Pe за счет применения турбонаддува с промежуточным охлаждением. Расширяется использование автомобильных двигателей для строительно-дорожных машин и оборонной техники, а также двойного применения. В последнее время возникло направление создания когенерационных установок, когда двигатель используется как автономный узел для выработки электрической и тепловой энергии.
Двигатели грузовых автомобилей разделяют на двигатели для автомобилей малой грузоподъемности, средней и тяжелой, при этом рабочий объем цилиндров Vл соответственно равен 0,7; 1,0 и 2,0 л.
Требование низкой токсичности отработанных газов остается важнейшим для всех видов двигателей. Это требование приводит к снижению экономичности, т.к. при повышении температуры горения увеличивается выброс в атмосферу окислов азота и CO2, поэтому наблюдается рост максимального давления цикла (в перспективе до 20МПа). Это повышает требования к подшипникам коленчатого вала
ик газовому стыку, а также к прочности деталей цилиндропоршневой группы. Снижение токсичности требует также применения четырехклапанной головки цилиндров, перепуска отработанных газов с их охлаждением, установки систем турбонаддува с промежуточным охлаждением, непосредственным разделением впрыска с управляемым законом топливоподачи и контролем расхода масла на угар.
Наиболее востребованы в количественном отношении дизели мощностью 70…140 кВт и iVп=2,2…3,4 л в рядном исполнении. Они предназначены для легковых автомобилей класса Е, внедорожников, малой грузоподъемности, грузовых автомобилей, микроавтобусов, тракторов, катеров, яхт, военной и другой техники.
В2006 г. впервые были созданы автомобили BMW Hydrogen 7, работающие на водороде, которые поступили в эксплуатацию в 2007 г., но в связи с отсутствием развитой системы заправок водородом этот двигатель может работать на бензине с возможностью переключения с одного вида топлива на другой.
Таким образом, дальнейшее развитие автомобилестроения имеет большие перспективы.
