2.2. Характеристики зарубежных насосов
Для работы с иностранной мобильной техникой необходимо знать и уметь пользоваться справочной литературой, в которой приводится информация по основным элементам гидроприводов мобильных машин.
В данном разделе приведены модели зарубежных гидронасосов, применяемых на мобильной технике (экскаваторах, погрузчиках, бульдозерах и т.д.).
2.2.1. Шестеренные насосы
Рассмотрим шестеренные насосы фирмы Parker (США), применяемые на мобильной технике. Шестеренные насосы являются нерегулируемыми. Они предназначены для работы при высокой частоте вращения и высоком давлении, обеспечивая высокую эффективность и минимальный уровень шума /35/.
Шестеренные насосы фирмы Parker (США) выполнены в алюми-
ниевом и чугунном корпусе, имеют внешнее зацепление. |
||||
|
|
|
|
И |
Рассмотрим шестеренные насосы, выполненные в алюминиевом |
||||
|
|
|
Д |
|
|
|
А |
|
|
корпусе. На рис. 2.13 изображен общий вид шестерых насосов типа |
||||
|
б |
|
|
|
PGP500 в алюминиевом корпусе. |
|
|
||
и |
|
|
|
|
С |
|
|
|
|
Рис. 2.13. Шестеренный насос в алюминиевом корпусе серии PGP500 /35/
Основными характеристиками данного типа гидронасосов являются непрерывная работа при давлении 28 МПа, повышенная мощность, низкий уровень шума, высокая эффективность, универсальность применения /35/.
44
Частота вращения данных насосов составляет от 500 до
5000 об/мин /35/.
Гидравлическая жидкость, применяемая на данных типах насосов
– это гидравлическое масло HLP, в соответствии с DIN51624-2. Температура работы составляет от –40 до +80 °С, температура холодного
запуска от –20 до –15 °С. Вязкость жидкости составляет от 8 до 1000 мм2/с. Максимально допустимое рабочее давление зависит от вязкости жидкости /35/.
Объемный КПД составляет 0,98 /35/.
В табл. 2.9, 2.10, 2.11 представлены основные параметры насосов типа PGP500 фирмы Parker (США).
|
|
|
|
|
|
|
И |
Таблица 2.9 |
|
|
|
|
|
|
|
|
|
||
|
Основные параметры серии PGP 502. ХХХХ /35/ |
|
|||||||
|
|
|
|
|
|
|
|
||
Рабочий объем |
|
|
Частота вращения, об/мин |
|
Рабочее дав- |
||||
Обозначение |
|
см3 |
|
|
мин. |
|
макс. |
|
ление |
насоса |
|
|
|
|
А |
|
|
макс., |
|
ХХХХ |
|
|
|
|
|
|
МПа |
||
|
|
|
|
|
|
|
|
||
0008 |
|
0,8 |
|
|
500 |
|
5000 |
|
28 |
0012 |
|
1,2 |
|
|
500 |
|
5000 |
|
28 |
|
|
|
б |
|
|
|
|
||
0016 |
|
1,6 |
|
|
500 |
Д5000 |
|
28 |
|
0021 |
|
2,1 |
|
|
500 |
|
4500 |
|
28 |
0025 |
|
и |
500 |
|
4500 |
|
28 |
||
|
2,5 |
|
|
|
|
||||
0033 |
|
3,3 |
|
|
500 |
|
4000 |
|
28 |
0036 |
|
С |
|
|
500 |
|
4000 |
|
26 |
|
3,6 |
|
|
|
|
||||
0043 |
|
4,3 |
|
|
500 |
|
4000 |
|
26 |
0048 |
|
4,8 |
|
|
500 |
|
3800 |
|
23 |
0058 |
|
5,8 |
|
|
500 |
|
3800 |
|
20 |
0062 |
|
6,2 |
|
|
500 |
|
3500 |
|
18 |
0079 |
|
7,9 |
|
|
500 |
|
3000 |
|
16 |
Примечание. Пример обозначения насоса – PGP 502.0008. |
Таблица 2.10 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
Основные параметры серии PGP 511. ХХХХ /35/ |
|
|||||||
|
|
|
|
|
|
|
|
||
Рабочий объем |
|
|
Частота вращения, об/мин |
|
Рабочее дав- |
||||
Обозначение |
|
см3 |
|
|
мин. |
|
макс. |
|
ление макс., |
насоса |
|
|
|
|
|
|
|
|
МПа |
ХХХХ |
|
|
|
|
|
|
|
|
|
0040 |
|
4,0 |
|
|
500 |
|
3500 |
|
25 |
0060 |
|
6,0 |
|
|
500 |
|
3500 |
|
25 |
0080 |
|
8,0 |
|
|
500 |
|
3500 |
|
25 |
45
Окончание табл. 2.10
Рабочий объем |
|
|
Частота вращения, об/мин |
|
Рабочее дав- |
||||||
ХХХХ |
|
|
см3 |
|
|
мин. |
|
|
макс. |
|
ление макс., |
|
|
|
|
|
|
|
|
|
|
|
МПа |
0100 |
|
10,0 |
|
|
500 |
|
|
3500 |
|
25 |
|
0110 |
|
11,0 |
|
|
500 |
|
|
3500 |
|
25 |
|
0140 |
|
14,0 |
|
|
500 |
|
|
2700 |
|
25 |
|
0160 |
|
16,0 |
|
|
500 |
|
|
3500 |
|
25 |
|
0190 |
|
19,0 |
|
|
500 |
|
|
3200 |
|
25 |
|
0230 |
|
23,0 |
|
|
500 |
|
|
2700 |
|
21 |
|
0270 |
|
27,0 |
|
|
500 |
|
|
2300 |
|
18 |
|
0310 |
|
31,0 |
|
|
500 |
|
|
2000 |
|
16 |
|
0330 |
|
33,0 |
|
|
500 |
|
|
1800 |
|
15 |
|
|
|
|
|
|
|
|
Д |
|
|
Таблица 2.11 |
|
|
|
|
|
|
|
|
|
|
|
||
|
Основные параметры серии PGP 517. ХХХХ /35/ |
|
|||||||||
|
|
|
|
|
|
|
|
||||
Рабочий объем |
|
|
Частота вращения, об/мин |
|
Рабочее дав- |
||||||
|
|
|
|
|
|
|
|
И |
|
ление макс., |
|
Обозначение |
|
|
см3 |
|
|
мин. |
|
макс. |
|||
насоса |
|
|
|
|
|
|
|
|
|
|
МПа |
ХХХХ |
|
|
|
|
|
|
|
|
|
|
|
0140 |
|
14,0 |
|
|
500 |
|
|
3000 |
|
25 |
|
0160 |
|
16,0 |
|
|
500 |
|
|
3400 |
|
25 |
|
|
|
|
|
|
А |
|
|
|
|
||
0190 |
|
19,0 |
|
|
500 |
|
3300 |
|
25 |
||
0230 |
|
23,0 |
|
|
500 |
|
|
3300 |
|
25 |
|
|
|
|
С |
б500 |
|
|
|
|
|
||
0250 |
|
25,0 |
|
|
3100 |
|
25 |
||||
0280 |
|
|
28,0 |
|
|
500 |
|
|
3100 |
|
25 |
|
|
|
и |
|
|
|
|
|
|
||
0330 |
|
|
33,0 |
500 |
|
|
3000 |
|
25 |
||
0380 |
|
38,0 |
|
|
500 |
|
|
3000 |
|
25 |
|
0440 |
|
|
44,0 |
|
|
500 |
|
|
2800 |
|
22,5 |
0520 |
|
|
52,0 |
|
|
500 |
|
|
2700 |
|
19 |
0700 |
|
|
70,0 |
|
|
500 |
|
|
2300 |
|
16,5 |
Шестеренные насосы в чугунном корпусе фирмы Parker (США) предназначены для мобильных машин и промышленного оборудования, в особенности для погрузочных и сельскохозяйственных машин
/35/ .
На рис. 2.14 изображен шестеренный насос повышенной мощности в чугунном корпусе серии PGP600.
Насос имеет две равновеликие разрезные шестерни с 12 зубьями, а также бронзовые компенсаторы (рис. 2.15). Рабочее давление данно-
46
го типа гидронасосов составляет 31 МПа. Разгруженные подшипники обеспечивают высокую эффективность гидронасоса и пониженный уровень шума /35/.
|
И |
Рис. 2.14. Шестеренный насос в чугунном корпусе |
|
Д |
|
серии PGP 600 /35/ |
|
Частота вращения данных насосов составляет от 500 до
3500 об/мин /35/.
Характеристики рабочей жидкости аналогичны характеристикам |
|
|
б |
жидкостей, применяемых в насосах серии PGP500. |
|
Объемный КПД составляет от 0,96 до 0,98 /35/. |
|
и |
|
В табл. 2.12, 2.13 представленыАосновные параметры насосов ти- |
|
па PGP600 фирмы Parker (США). |
|
С |
|
Рис. 2.15. Шестеренный насос с разрезными шестернями /35/
47
|
|
|
|
|
|
|
|
|
|
|
Таблица 2.12 |
|
Основные параметры серии PGP 620. ХХХХ /35/ |
|
|||||||||
|
|
|
|
|
|
|
|
|
|||
Рабочий объем |
|
|
|
Частота вращения, об/мин |
|
Рабочее дав- |
|||||
Обозначение |
|
см3 |
|
|
мин. |
|
|
макс. |
|
ление макс., |
|
насоса |
|
|
|
|
|
|
|
|
|
|
МПа |
ХХХХ |
|
|
|
|
|
|
|
|
|
|
|
0160 |
|
16,0 |
|
|
500 |
|
|
3000 |
|
27,5 |
|
0190 |
|
19,0 |
|
|
500 |
|
|
3000 |
|
27,5 |
|
0210 |
|
21,0 |
|
|
500 |
|
|
3000 |
|
27,5 |
|
0230 |
|
23,0 |
|
|
500 |
|
|
2700 |
|
27,5 |
|
0260 |
|
26,0 |
|
|
500 |
|
|
2400 |
|
27,5 |
|
0290 |
|
29,0 |
|
|
500 |
|
|
3000 |
|
27,5 |
|
0330 |
|
33,0 |
|
|
500 |
|
|
3000 |
|
27,5 |
|
0360 |
|
36,0 |
|
|
500 |
|
|
2900 |
|
25 |
|
0370 |
|
37,0 |
|
|
500 |
|
|
2900 |
|
25 |
|
0410 |
|
41,0 |
|
|
500 |
|
|
2600 |
|
22 |
|
|
|
|
|
|
|
|
Д |
|
|
|
|
0440 |
|
44,0 |
|
|
500 |
|
|
3000 |
|
21 |
|
0460 |
|
46,0 |
|
|
500 |
|
|
3000 |
|
21 |
|
|
|
|
|
|
|
А |
И3000 |
|
|
||
0500 |
|
50,0 |
|
|
500 |
|
|
21 |
|||
0520 |
|
52,0 |
|
|
500 |
|
|
3000 |
|
21 |
|
|
|
|
и |
|
|
|
|
|
Таблица 2.13 |
||
|
|
|
|
|
|
|
|
|
|||
|
Основные параметры серии PGP 640. ХХХХ /35/ |
|
|||||||||
|
|
|
|
|
|
|
|
||||
Рабочий объем |
|
|
|
Частота вращения, об/мин |
|
Рабочее дав- |
|||||
|
|
С |
б |
|
|
|
|
ление макс., |
|||
Обозначение |
|
см3 |
|
мин. |
|
|
макс. |
|
|||
насоса |
|
|
|
|
|
|
|
|
|
|
МПа |
ХХХХ |
|
|
|
|
|
|
|
|
|
|
|
0300 |
|
30 |
|
|
500 |
|
|
3000 |
|
31 |
|
0350 |
|
35 |
|
|
500 |
|
|
3000 |
|
31 |
|
0400 |
|
40 |
|
|
500 |
|
|
3000 |
|
31 |
|
0450 |
|
45 |
|
|
500 |
|
|
3000 |
|
31 |
|
0500 |
|
50 |
|
|
500 |
|
|
3000 |
|
31 |
|
0550 |
|
55 |
|
|
500 |
|
|
3000 |
|
31 |
|
0600 |
|
60 |
|
|
500 |
|
|
3000 |
|
29 |
|
0650 |
|
65 |
|
|
500 |
|
|
3000 |
|
26,5 |
|
0700 |
|
70 |
|
|
500 |
|
|
3000 |
|
24,5 |
|
0750 |
|
75 |
|
|
500 |
|
|
3000 |
|
22,5 |
|
0800 |
|
80 |
|
|
500 |
|
|
3000 |
|
21 |
48
Шестеренные насосы GPA и GP1 малой и средней мощности идеально подходят операторам легких грузовых автомобилей, удовлетворяя потребности в гидравлической энергии /35/.
Данные насосы имеют небольшой вес, являются достаточно компактными /35/.
Достоинствами данной серии насосов являются компактность, легкость, простота установки, тихая работа, длительный срок безотказной работы.
Данные насосы являются реверсивными, то есть можно менять направление вращения вала.
Объемный КПД составляет 0,98 /35/.
На рис. 2.16 показан общий вид шестеренного насоса серии GPA
валюминиевом корпусе.
Втабл. 2.14 приведены основные параметрыИнасосов серии GPA.Д
|
|
А |
|
|
|
|
|
б |
|
|
|
|
|
и |
|
|
|
|
|
|
С |
|
|
|
|
|
|
Рис. 2.16. Шестеренный насос серии GPA, имеющий |
|
|||||
алюминиевый корпус, /35/ |
|
|
|
|||
|
|
|
|
|
Таблица 2.14 |
|
Основные параметры насоса серии GPA /35/ |
|
|
||||
|
|
|
|
|
|
|
Размер корпуса |
|
|
008 |
012 |
016 |
019 |
Рабочий объем, см3 |
|
|
8 |
12 |
16 |
19 |
Максимальное рабочее давление, МПа |
25 |
25 |
25 |
23 |
||
Макс. кратковременное давление, МПа |
27 |
27 |
27 |
25 |
||
Макс. пиковое давление, МПа |
|
29 |
29 |
29 |
27 |
|
Частота вращения, об/мин, мин. |
|
500 |
500 |
500 |
500 |
|
макс. |
|
|
2000 |
2000 |
2000 |
2000 |
49
На рис. 2.17 изображен общий вид шестеренного насоса серии GP1
фирмы Parker (США), имеющий чугунный корпус, который обеспечивает высокую прочность данной серии насосов.
В табл. 2.15 приведены основные параметры насосов серии GP1.
|
|
|
|
|
|
|
И |
|
||
|
|
|
|
|
|
Д |
|
|
||
|
Рис. 2.17. Шестеренный насос серии GP1, |
|
||||||||
|
|
|
имеющий чугунный корпус |
|
|
|||||
|
|
|
|
|
А |
|
|
|
Таблица 2.15 |
|
|
|
|
|
б |
|
|
|
|
|
|
|
Основные параметры насосов серии GP1 /35/ |
|
||||||||
Размеры |
Рабочий |
|
Максим. |
Максим. |
|
Частота |
Частота |
|||
корпуса |
|
и |
|
пиковое |
|
вращения |
вращения |
|||
объем, см3 |
|
ра очее |
|
|||||||
|
|
|
|
давлен е, |
давление, |
|
мин., |
макс., |
||
|
|
|
|
МПа |
|
МПа |
|
|
об/мин |
об/мин |
|
С |
|
|
|
|
|
|
|
||
016 |
16 |
|
|
27 |
|
30 |
|
|
500 |
2000 |
019 |
19 |
|
|
26 |
|
30 |
|
|
500 |
2000 |
023 |
23 |
|
|
25 |
|
30 |
|
|
500 |
2000 |
029 |
29 |
|
|
24 |
|
29 |
|
|
500 |
2000 |
036 |
36 |
|
|
23 |
|
27 |
|
|
500 |
2000 |
041 |
41 |
|
|
21 |
|
26 |
|
|
500 |
2000 |
046 |
46 |
|
|
20 |
|
25 |
|
|
500 |
2000 |
050 |
50 |
|
|
30 |
|
32 |
|
|
500 |
2000 |
060 |
60 |
|
|
28 |
|
30 |
|
|
500 |
1600 |
070 |
70 |
|
|
24 |
|
26 |
|
|
500 |
1700 |
080 |
80 |
|
|
20 |
|
22 |
|
|
500 |
1600 |
100 |
100 |
|
|
17 |
|
19 |
|
|
500 |
1400 |
Одним из известных производителей гидравлических компонентов мобильных машин является фирма Vivoli (Италия).
50
Шестеренные насосы данной фирмы имеют большой ряд моделей и обладают рядом преимуществ перед другими производителями.

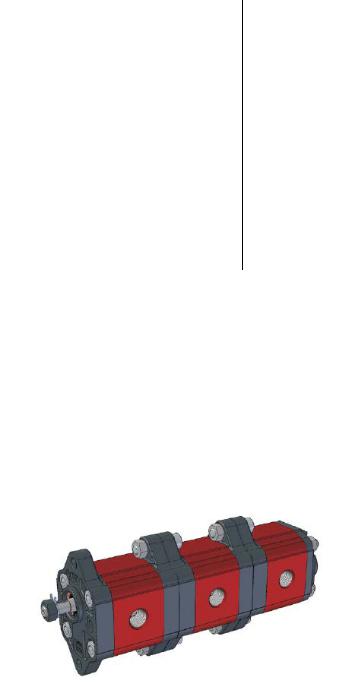

Шестеренные насосы фирмы Vivoil, серии XV-1P изображены на рис. 2.18. В табл. 2.16 приведены основные технические данные, характерные для насосов фирмы Vivoil.
|
|
|
|
|
|
И |
|
|
|
|
|
|
|
Д |
|
|
|
Рис. 2.18. Шестеренные насосы фирмы Vivoil, серия XV-1P /36/ |
||||||||
|
|
|
|
А |
|
Таблица 2.16 |
||
|
|
|
|
|
|
|
||
Общие технические данные насосов фирмы Vivoil, серий XV-1P, |
||||||||
|
|
|
XV-2P, XV-3P |
|
|
|
||
|
|
и |
|
Гидравлическое масло на минеральной осно- |
|
|||
|
|
|
|
|||||
Тип используемой (рабочей) ж дкости |
|
|
||||||
|
|
|
|
|
||||
|
С |
б |
ве HLP HV (D IN 51524), |
|
|
|||
Рабочая вязкость |
|
|
|
|
10 – 100 мм2/с |
|
|
|
Допустимая вязкость при пуске |
|
|
1500 мм2/с |
|
|
|||
Рекомендуемая вязкость |
|
|
|
20 … 100 мм2/с |
|
|
||
Температура окружающей среды |
|
|
20 …- 60 ° С |
|
|
|||
Рабочая температура жидкости |
|
|
15 … -80 °С |
|
|
|||
Для температур выше 120°С |
|
|
Требуются сальники на осно- |
|
|
|||
|
|
ве фторосодержащего эластомера |
|
|||||
|
|
|
|
|
|
|||
Фильтрация жидкости на входе |
|
|
30 – 60 микрон |
|
|
|||
Фильтрация жидкости на выходе |
|
|
10 – 25 микрон |
|
|
|||
Максимальная скорость жидкости во вход- |
0,5 – 1,5 м/с |
|
|
|||||
ном канале |
|
|
|
|
|
|
|
|
Максимальная скорость жидкости на выходе |
3,0 – 5,5 м/с |
|
|
|||||
Использование водного раствора гликоля |
Макс. число оборотов в минуту 1100 об/мин, |
|
||||||
макс. давление 17 МПа |
|
|
||||||
|
|
|
|
|
|
|
||
Минимальная скорость вращения |
|
|
700 об/мин |
|
|
|||
Объемный КПД |
|
|
|
|
0,96-0,98 /36/ |
|
|
51
В табл. 2.17 приведены основные технические характеристики шестеренных насосов фирмы Vivoil серии XV-1P.
|
|
|
|
|
|
|
|
|
Таблица 2.17 |
|
Основные технические характеристики насосов серии XV-1P /36/ |
||||||||||
|
|
|
|
|
|
|
|
|
||
Тип |
Рабочие |
Расход насоса, л/мин, при |
|
Макси- |
|
Макси- |
||||
насоса |
объемы, |
частоте вращения двигателя |
|
мальное |
|
мальная |
||||
|
cм3/об |
1000 |
|
1500 |
3000 |
|
давление, |
|
скорость, |
|
|
|
|
|
|
МПа |
|
об/мин |
|||
|
|
|
|
|
|
|
|
|
||
XV-1P/0.9 |
0.97 |
0,900 |
|
1,350 |
2,700 |
|
28 |
|
6000 |
|
XV-1P/1.2 |
1.17 |
1,200 |
|
1,800 |
3,600 |
|
29 |
|
6000 |
|
XV-1P/1.7 |
1.56 |
1,700 |
|
2,550 |
5,100 |
|
29 |
|
6000 |
|
XV-1P/2.2 |
2.08 |
2,200 |
|
3,300 |
6,600 |
|
29 |
|
6000 |
|
XV-1P/2.6 |
2.60 |
2,600 |
|
3,900 |
И |
|
30 |
|
6000 |
|
|
7,800 |
|
|
|||||||
XV-1P/3.2 |
3.12 |
3,200 |
|
4,800 |
9,600 |
|
30 |
|
6000 |
|
XV-1P/3.8 |
3.64 |
3,800 |
|
Д |
|
30 |
|
6000 |
||
|
5,700 |
11,400 |
|
|
||||||
XV-1P/4.3 |
4.16 |
4,300 |
|
6,450 |
12,900 |
|
30 |
|
6000 |
|
XV-1P/4.9 |
4.94 |
4,900 |
|
7,350 |
14,700 |
|
30 |
|
6000 |
|
XV-1P/5.9 |
5.85 |
5,900 |
|
8,850 |
17,700 |
|
30 |
|
5000 |
|
XV-1P/6.5 |
6.50 |
6,500 |
|
9,750 |
19,500 |
|
30 |
|
5000 |
|
|
|
|
б |
|
|
|
|
|
|
|
XV-1P/7.8 |
7.54 |
7,800 |
|
11,700 |
23,400 |
|
30 |
|
5000 |
|
XV-1P/9.8 |
9.88 |
9,800 |
|
14,700 |
29,400 |
|
23 |
|
4000 |
|
|
|
и |
|
|
|
|
|
|
||
Общий вид шестеренного насосаАфирмы Vivoil серии XV-3P изо- |
||||||||||
бражен на рис. 2.19. |
|
|
|
|
|
|
|
|
|
|
|
С |
|
|
|
|
|
|
|
|
Рис. 2.19. Шестеренные насосы фирмы
Vivoil, серия XV-3P /36/
52
В табл. 2.18 приведены основные технические характеристики шестеренных насосов фирмы Vivoil серии XV-3P.
Таблица 2.18
Основные технические характеристики насосов серии XV-3P /36/
Тип |
Рабочие |
Расход насоса, л/мин, при |
|
Макси- |
Макси- |
||||
насоса |
объемы, |
частоте вращения двигателя |
|
мальное |
мальная |
||||
|
cм3/об |
1000 |
|
1500 |
3000 |
|
давление, |
скорость, |
|
|
|
|
|
МПа |
об/мин |
||||
|
|
|
|
|
|
|
|
||
XV-3P/15 |
14,89 |
14,29 |
|
21,44 |
42,88 |
|
32 |
3000 |
|
XV-3P/18 |
17,37 |
16,68 |
|
25,01 |
50,03 |
|
32 |
3000 |
|
XV-3P/21 |
21,10 |
20,26 |
|
30,38 |
60,77 |
|
30 |
3000 |
|
XV-3P/27 |
26,97 |
25,89 |
|
38,84 |
77,67 |
|
27 |
3000 |
|
|
|
|
|
|
|
И |
|
|
|
XV-3P/32 |
32,27 |
30,98 |
|
46,47 |
92,94 |
|
27 |
3000 |
|
XV-3P/38 |
38,47 |
36,93 |
|
55,40 |
110,79 |
|
27 |
2800 |
|
XV-3P/43 |
43,44 |
41,70 |
|
62,55 |
125,11 |
|
25 |
2800 |
|
|
|
|
|
|
Д |
|
|
|
|
XV-3P/47 |
47,16 |
45,27 |
|
67,91 |
135,82 |
|
25 |
2800 |
|
XV-3P/51 |
50,88 |
48,84 |
|
73,27 |
146,53 |
|
25 |
2800 |
|
|
|
|
А |
|
|
|
|
||
XV-3P/54 |
54,60 |
52,42 |
|
78,62 |
157,25 |
|
25 |
2300 |
|
XV-3P/61 |
60,81 |
58,38 |
|
87,57 |
175,13 |
|
25 |
2300 |
|
XV-3P/64 |
64,53 |
61,95 |
|
92,92 |
185,85 |
|
22 |
2300 |
|
XV-3P/70 |
70,74 |
б |
101,87 |
203,73 |
|
22 |
2300 |
||
67,91 |
|
|
|||||||
XV-3P/74 |
74,46 |
71,48 |
|
107,22 |
214,44 |
|
19 |
2300 |
|
|
и |
|
|
|
|
|
|
|
|
XV-3P/90 |
86,87 |
83,40 |
|
125,09 |
250,19 |
|
16 |
2300 |
|
|
С |
|
|
|
|
|
|
|
|
Общий вид шестеренного насоса фирмы Vivoil серии XV-2P изображен на рис. 2.20.
Рис. 2.20. Шестеренные насосы фирмы
Vivoil, серия XV-2P /36/
53
В табл. 2.19 приведены основные технические характеристики шестеренного насоса серии XV-2P фирмы Vivoil.
Таблица 2.19
Основные технические характеристики шестеренных насосов Vivoil,
серии XV-2P /36/
Тип |
Рабочие |
|
|
Расход насоса, л/мин, при |
|
Макси- |
Макси- |
||
насоса |
объемы, |
|
|
частоте вращения двигателя |
|
мальное |
мальная |
||
|
cм3/об |
|
|
1000 |
1500 |
3000 |
|
давление, |
скорость, |
|
|
|
|
|
МПа |
об/мин |
|||
|
|
|
|
|
|
|
|
||
XV-2P/4 |
4,20 |
|
|
4,032 |
6,048 |
12,096 |
|
30 |
3500 |
XV-2P/6 |
6,00 |
|
|
5,76 |
8,64 |
17,28 |
|
30 |
3500 |
XV-2P/9 |
8,40 |
|
|
8,064 |
12,096 |
24,192 |
|
30 |
3500 |
XV-2P/11 |
10,80 |
|
|
10,368 |
15,552 |
31,104 |
|
30 |
3500 |
XV-2P/14 |
14,40 |
|
|
13,824 |
20,736 |
41,472 |
|
29 |
3500 |
XV-2P/17 |
16,80 |
|
|
16,128 |
24,192 |
48,384 |
|
27 |
3500 |
|
|
|
|
|
Д |
|
|
|
|
XV-2P/19 |
19,20 |
|
|
18,432 |
27,648 |
55,296 |
|
25 |
3000 |
XV-2P/22 |
22,80 |
|
|
21,888 |
32,832 |
65,664 |
|
24 |
3000 |
XV-2P/26 |
26,20 |
|
|
25,152 |
37,728 |
75,456 |
|
21 |
3000 |
|
|
|
|
|
|
И |
|
|
|
XV-2P/30 |
30,00 |
|
|
28,8 |
43,2 |
86,4 |
|
20 |
2500 |
XV-2P/34 |
34,20 |
|
|
32,832 |
49,248 |
98,496 |
|
19 |
2500 |
XV-2P/40 |
39,60 |
|
|
38,016 |
57,024 |
114,048 |
|
18 |
2000 |
Фирма Vivoil является производителем шестерённых многосек- |
|||||||||
|
и |
|
|
|
|
|
|||
ционных насосов, которые представляютА |
собой агрегаты, состоящие |
||||||||
из двух, трех, четырех |
|
соед ненных вместе насосов и приводимых в |
|||||||
|
С |
|
|
|
|
|
|
|
|
действие от одного пр |
водногобвала /36/. |
|
|
|
|
Каждая секция меет независимый вход и выход. Возможно соединение между собой насосов различных серий XV-1P, XV-2P, XV-3P /36/.
На рис. 2.21 изображен внешний вид трехсекционного шестеренного насоса.
Рис. 2.21. Трехсекционный шестеренный насос /36/
54
На рис. 2.22 приведена схема соединения трех секции гидронасо-
сов.
Рис. 2.22. Схемы соединения секций гидромашин /36/
На рис. 2.23 изображен общий вид четырехсекционного шесте-
ренного насоса фирмы Vivoil. |
|
|
И |
||
|
|
|
|||
На рис. 2.24 приведена схема соединения четырех секции гидро- |
|||||
насосов. |
|
|
|
Д |
|
|
|
|
|
||
|
|
|
А |
|
|
|
|
б |
|
|
|
|
и |
|
|
|
|
|
С |
|
|
|
|
|
Рис. 2.23. Четырехсекционный шестеренный насос /36/ |
Рис. 2. 24. Схемы соединения секций гидромашин /36/
55
