ЭБУ-Д

4.11. Исполнительные механизмы системы управления двигателем

Исполнительными механизмами для ЭБУ-Д являются разного рода электромагниты и электродвигатели, управление которыми осуществляется с помощью выходных сигналов, вычисленных контроллером с использованием входных сигналов от рассмотренных выше датчиков. К таким исполнительным механизмам в первую очередь относятся электробензонасос, топливные форсунки, регулятор холостого хода, модуль зажигания, клапан рециркуляции выхлопных газов и система отвода паров бензина из топливного бака. Управление ими обеспечивается подачей выходных аналоговых сигналов ЭБУ-Д на соответствующие связанные с ними реле и соленоиды.

Реле и соленоиды. Активизируются подключением одного из выводов к «массе» через транзисторный ключ, находящийся в ЭБУ-Д. Другие выводы подключены к плюсовому зажиму

аккумуляторной батареи через ключ зажигания (рис. 4.20).



























И

АКБ



























Р е л е

























Д

























































































































































Ф





















































































С о л е н о и д

































А

































































Исполнительный









































б

































механизм





































и















































































С





















































































+-

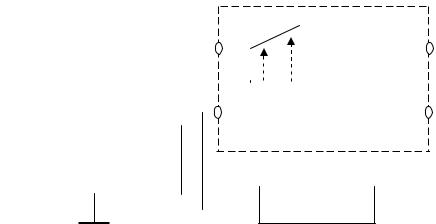

Рис. 4.20. Схема подключения электромагнитного четырехконтактного реле с ЭБУ-Д и исполнительным механизмом

Форсунки. Электромагнитные форсунки впрыскивают топливо во впускной коллектор двигателя. Каждая форсунка управляется независимо и включается один раз за оборот распределительного вала двигателя синхронно с тактом впуска своего цилиндра. Сопротивление обмотки 12 ± 4 Ом.

Сигнал на начало впрыскивания топлива подается на обмотку 1 (рис. 4.21) электромагнита, размещенную в металлическом корпусе. В корпусе расположен также запирающий элемент 3 клапана, прижимаемый к седлу отверстия распылителя пружиной 5. Когда на обмотку электромагнита от

101

ЭБУ-Д подается электрический импульс прямоугольной формы определенной длительности, запирающий элемент перемещается, преодолевая сопротивление пружины, и открывает отверстие распылителя. Топливо поступает в двигатель. После прекращения электрического сигнала запирающий элемент под действием пружины возвращается в седло. Количество впрыскиваемого топлива за цикл при постоянстве давления на входе в форсунку зависит только от длительности управляющего импульса.

СибАДИ

Рис. 4.21. Топливная форсунка (инжектор):

1

– о мотка электромагнита; 2 – якорь;

3

– запирающий элемент; 4 – упор;

5

– пруж на; 6 – магнитопровод;

7

– выходные контакты; 8 – штуцер для топлива

Рабочий ход запирающего элемента составляет 0,1 мм. Интервал времени, во время которого инжектор остается открытым, весьма незначителен – обычно в пределах 1,5…10 мс. Это время, требуемое инжектору, чтобы открыться и закрыться, является очень важным, так как оно определяет дозу впрыснутого в цилиндр топлива.

Время реакции для электромагнитных форсунок в значительной степени зависит от индуктивности обмотки. В отличие от прямоугольного импульса напряжения, подаваемого на обмотку электромагнита, возникающий в ней ток i под действием противоЭДС не будет иметь прямоугольную эпюру. Мгновенное его значение во время прохождения переднего

фронта импульса напряжения определится формулой



i

U

1 e Rt / L ,

(4.10)





R



102



где U напряжение, подаваемое на обмотку электромагнита, В;

R ее активное сопротивление, Ом;

t время, с;

L

индуктивность этой обмотки, Гн.





Регулятор холостого хода (РХХ). Шаговый электродвигатель регулирует количество воздуха, проходящего через обходной канал дроссельного патрубка. Используется для регулирования оборотов холостого хода двигателя при закрытой дроссельной заслонке. Значение 0% (0 шагов) соответствует команде ЭБУ-Д на полное закрытие байпаса (by pass – обводной канал), значение 100% (150 шагов) – команде на полное открытие байпаса. На холостом ходу норма 5…50 шагов.

Реле электробензонасоса (РБН). Включает и выключает электробензонасос. Сопротивление обмотки 48 ±6 Ом.

Соленоид клапана продувки адсорбера в системе

СибАДИ

утилизации паров бензина (СУПБ).

При включенном

соленоиде клапан продувки открыт и пары бензина из адсорбера направляются во впускной коллектор для последующего сжигания в двигателе. ЭБУподает сигнал на продувку адсорбера, когда температура охлаждающей жидкости двигателя выше 66 °С и дроссельная заслонка не полностью закрыта. Сопротивление обмотки соленоида 48±6 Ом.

Соленоид клапана рециркуляции выхлопных газов СКР

(EGR – exhaust gas recirculation). Действует по принципу широтно-импульсной модуляции. При подаче напряжения на соленоид в мембранную камеру клапана рециркуляции подается разрежение из впускного коллектора и клапан EGR открывается, а при выключенном соленоиде на мембрану подается атмосферное давление и клапан EGR закрыт. Количество выхлопных газов, направляемых во впускной коллектор, определяется соотношением продолжительности включенного и выключенного состояний соленоида в соответствии с широтномодулированным сигналом от ЭБУ-Д. Значение 0% соответствует команде ЭБУ-Д на полное закрытие клапана EGR, 100% – команде на полное открытие. ЭБУ-Д может использовать клапан, если температура охлаждающей жидкости станет выше 66 °С, а дроссельная заслонка несколько приоткрыта. Сопротивление обмотки соленоида 48 ±6 Ом.

Силовой модуль зажигания (СМЗ). Содержит две катушки зажигания и два мощных транзисторных ключа для коммутации токов в первичных обмотках катушек. Момент искрообразования устанавливается с помощью ЭБУ-Д

103

автоматически в зависимости от режима работы двигателя. Сопротивление первичной обмотки в каждой катушке 1 ± 0,6 Ом. Сопротивление вторичной обмотки 10 ± 2 кОм.

Контрольная лампа («Check Engine»). Сигнализирует о неисправностях в электронной системе управления двигателем. При включении зажигания чек-лампа горит – проверяется бортовая диагностическая система. После запуска двигателя лампа гаснет, если неисправности не обнаружены. Лампа «Check Engine» загорается при появлении неисправностей в цепях, контролируемых ЭБУ-Д. В этом случае в память ЭБУ-Д (в регистратор неисправностей) заносится соответствующий код ошибки. Лампа «Check Engine» гаснет, если неисправность устранена и более не обнаруживается или когда стираются коды

ошибок. При обнаружении пропусков воспламенения, которые



И

могут повредить каталитический газонейтрализатор, лампа

«Check Engine» мигает.

Д

Электробензонасос. Это погружной насос турбинного типа с электрическим приводом. Он устанавливается в топливном баке, запитывается напряжением 12 В через электромагнитное реле, которым управляет ЭБУ- . В карбюраторных ДВС применяют еще бензонасосы с механическим приводом. Однако в последнее время стали использовать в основном инжекторные

двигатели, использующие исключительно погружные электро-

бензонасосы (р с. 4.22).

А



б

и



С





Рис. 4.22. Конструкция погружного электробензонасоса с возбуждением от постоянного магнита

Слабым звеном такого электрического привода бензонасоса (см. рис. 4.22) является коллекторно-щеточный механизм исполь-

104

зуемого здесь электродвигателя постоянного тока. В случае неполного топливного бака этот механизм может оказаться не погруженным в бензин, и его искрение (в зоне паров бензина) может вызвать взрыв бензобака. Поэтому в настоящее время стали использовать бесконтактные (бесколлекторные) электродвигатели с электроннымиинверторамипостоянноготока.

Электрическая схема подключения электробензонасоса через РБН представлена на рис. 4.23.









И







Д





А





б





и







С









Рис. 4.23. Электрическая схема подключения электробензонасоса

Для контроля и закрепления пройденного материала

предлагается учебный фильм. https://www.youtube.com/watch?v=yqTZ-1gPii0

Контрольные вопросы и задания:

1.Назовите основные исполнительные механизмы ЭБУ-Д.

2.Как устроено 4-контактное электромагнитное реле?

3.Что представляет собой топливная форсунка?

4.Как работает регулятор холостого хода?

5.Объясните принцип действия клапана рециркуляции выхлопных газов.

6.Какие существуют приводы для топливных насосов?

7.Как подключается электробензонасос к ЭБУ-Д?
