Контрольные вопросы:

1.Что собой представляет датчик скорости?

2.Где на автомобиле установлен ДС?

3.Что представляет собой выходной сигнал с этого датчика?

4.9. Датчик положения дроссельной заслонки (ДПДЗ)

ДПДЗ установлен сбоку на корпусе дроссельного патрубка на оси дроссельной заслонки. По принципу действия это потенциометр, на один из входов А (рис. 4.16) которого ЭБУ-Д подает опорное напряжение 5 В, а второй вход В соединен с массой. Третий вывод С датчика соединяет подвижный контакт потенциометра с ЭБУ-Д.









И







Д





А





б





и







С









Рис. 4.16. Схема подключения датчика положения дроссельной заслонки к ЭБУ-Д

По этому выходному напряжению ЭБУ-Д определяет положение дроссельной заслонки и рассчитывает с учетом данных с других датчиков. Соотношение между величиной выходного напряжения датчика и уровнем открытия дроссельной заслонки представлено в табл. 4.3.

96







Таблица 4.3

Параметры датчика положения дроссельной заслонки

Положение дрос.

Напряжение на

Положение дрос.

Напряжение

заслонки, %

выходе, В

заслонки,%

на выходе, В









0

0,5

60

2,9

20

1,3

80

3,7

40

2,1

100

4,5

При закрытом положении дроссельной заслонки выходной сигнал датчика 0,5 В. Для ЭБУ-Д это является признаком холостого хода.

Контрольные вопросы:

1. Что собой представляет датчик положения дроссельной

заслонки?

СибАДИ

2.



Где на автомобиле установлен ДПДЗ?

3.

Какое опорное напряжение подается на вход этого

датчика?



4.

Какое напряжение на выходе этого датчика должно быть

при полностью открытой дроссельной заслонке?

4.10. Датчик абсолютного давления во впускном коллекторе (ДАД)

В качестве чувствительного элемента в ДАД используется пьезорезистор (полупроводн к, изменяющий свое электрическое сопротивление при деформации его кристаллической решетки). При изменении давлен я во впускном коллекторе мембрана датчика прогибается, изменяя тем самым электрическую проводимость пьезорезистора, через который протекает постоянный ток. Изменяющееся падение напряжения на пьезорезисторе является выходным сигналом данного датчика.

Конструкция ДАД представлена на рис. 4.17.





Чувствительность

тензорезистора

определяется

коэффициентом тензочувствительности:







k



R/R0

,



(4.8)













L/L0





где R абсолютное изменение сопротивления тензорезистора,

вызванное его деформацией;



R0 начальное

сопротивление

недеформированного

тензорезистора;

L

абсолютное

изменение длины тензорезистора при деформации; L0 длина недеформированного тензорезистора.

97

Величина



L / L0

называется

относительной

деформацией.













а



б



И

Д

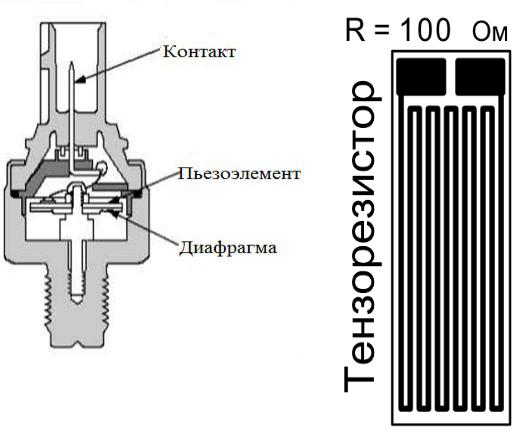

Рис. 4.17. Схема датчика а солютного



давления (а), устройство пьезоэлемента (б)



А



Для тензорез сторов спользуются следующие материалы:

металлическая фольга,бтонкая металлическая пленка (например,

константановаяС), имонокр сталлический кремний, поликристаллический кремний и разного рода тонкопленочные резистивные материалы. Для пленочных металлических резисторов

коэффициент тензочувствительности k 2 .

Для повышения чувствительности ДАД тензорезистор Rx включается в плечо моста Уинстона (см. рис. 4.18), в котором остальные три резистора имеют постоянные сопротивления. В этом случае с диагонали моста будет сниматься напряжение

U k

Ub

,

(4.9)

4







где Ub напряжение питания моста Уинстона; относительная деформация тензорезистора.

Электрическое сопротивление тензорезистора зависит еще и от изменения температуры, что является здесь вредным

98

побочным эффектом. Устранение этого эффекта обеспечивается с помощью того же моста Уинстона, представленного на рис. 4.18.

Рис. 4.18. Схема подключения тензорезистора Rx



Здесь с помощью переменного



сопротивления

R2



Д





предварительно производится балансировка моста, чтобы в

отсутствие приложенной силы напряжение на диагонали CB (см.

А

И



рис. 4.18) сделать равным нулю.





После такой регулировки с помощью регулятора R2

б





не будет зависеть

от

снимаемый с диагонали CB сигнал уже

температурного фактора. Этот выходной сигнал ДАД подается в контроллер ЭБУ-Д после его преобразования аналогово-

цифровым преобразователем.



С



С целью увел чен я чувствительности ДАД в данной схеме

подключения (см. р с. 4.18) вместо постоянного резистора

R3

можно подключитьиеще один такой же тензорезистор

Rx,

который следует наклеить с обратной стороны мембраны или с одной стороны мембраны, но с взаимно перпендикулярной ориентацией. Тогда при деформации мембраны этот тензорезистор будет иметь падение напряжения с обратным знаком по отношению к другому тензорезистору.

На рис. 4.19 представлена схема расположения рассмотренных выше датчиков ЭБУ-Д на двигателе автомобиля ВАЗ-2109, которая является универсальной практически для всех бензиновых двигателей [6, с. 222].

Если контроллер ЭБУ-Д можно образно назвать его «мозгами», то его датчики – это «органы чувств», с помощью которых электронный блок управления получает необходимую информацию для управления работой ДВС в различных режимах при различных условиях. Тенденции развития современного

99

автомобилестроения связаны с дальнейшим совершенствованием этих «мозгов» и «органов чувств», а также «мышц» современного автомобиля, которые представлены в ЭБУ-Д исполнительными механизмами. Ниже рассмотрим исполнительные механизмы, работой которых управляет ЭБУ-Д автомобиля.









И







Д





А





С

б

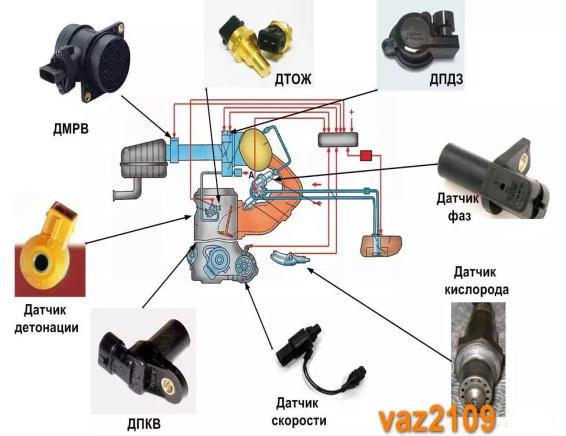

Рис. 4.19. хемаирасположения датчиков на автомобиле ВАЗ-2109

Контрольные вопросы и задания:



1.

Поясните конструкцию датчика абсолютного давления.

2.

Какой чувствительный элемент используется в этом

датчике и каковы его свойства?





3.

Напишите формулу для определения коэффициента

тензочувствительности.





4.

Назовите материалы, которые используются для

изготовления тензорезисторов.





5.

Как можно увеличить чувствительность такого датчика?

6.

Что представляет собой выходной сигнал датчика?

7.

По схеме расположения датчиков (см. рис. 4.19)

повторите пройденный материал о датчиках ЭБУ-Д.
