2.2.3. Проверка прочности сечения по нормальным напряжениям
Для принятого сечения балки (см. рис. 6) определяется момент инерции и момент сопротивления относительно оси х:
|
|
|
t |
h3 |
|
|
|
h |
+ t |
n |
|
2 |
|||
|
|
I x = |
|
cm cm |
|
+ bntn |
|
cm |
|
|
2; |
||||
|
|
|
12 |
|
|
|
|
2 |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
Wx = |
|
I x |
|
, |
|
|
|
|
||
|
|
|
|
|
|
yцт |
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
где yцт |
= hст + 2tп |
– центр тяжести сечения относительно оси х, см. |
|||||||||||||
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Проверка прочности сечения балки по нормальным напряжениям: |
|||||||||||||||
|
|
|
|
|
|
M max |
|
|
|
|
И |
||||
|
|
|
|
σ = |
|
≤ Ryγc , |
|
|
|||||||
|
|
|
|
|
|
с Wx |
|
|
|
|
|
|
|
|
где с принять по фактическим параметрам сечения.
Сечение подобрано удовлетворительно, если резерв надежности |
||||
|
|
А |
. |
|
не превышает 5%. В противном случае необходимо изменить размеры |
||||
сечения, а именно размеры полок, и повторить проверку. |
||||
Расчет резерва надежности производитсяДпо формуле |
||||
|
Ry γc −σ |
|
|
|
и |
|
100% |
|
|
|
Ry γc |
|
||
|
|
|
||
С |
|
|
|
В случае отр |
цательногобзначения возникает дефицит надежно- |
сти. В этом случае |
требуется увеличение сечения полки. |
2.2.4. Конструирование балки переменного сечения. Построение эпюры материалов
В целях экономии стали выполняется изменение сечения балки по длине путем уменьшения ширины полок на приопорных участках (рис. 7), где изгибающие моменты невелики.
Ширина полок уменьшенного сечения принимается bn′ ≈ (0,5…0,6)∙bn в соответствии с ГОСТ 82–70* и ГОСТ 103–2006
на листовую сталь, но не менее 18 см.
Строится эпюра материалов (рис. 8), которая показывает несущую способность балки, т.е. величину изгибающих моментов, которые может выдержать балка:
14
−несущая способность полного сечения М1 =Wx Ryγc ;
−несущая способность уменьшенного сечения M 2 =Wх′ Ryγc , где W ′x – момент сопротивления уменьшенного сечения.
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|

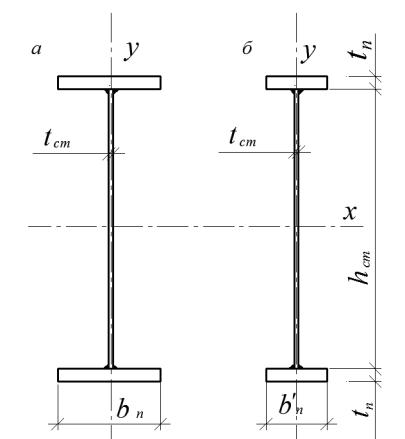

Рис. 7. Поперечное сечение балки: а – до изменения; б – после изменения
Значения M1 и M 2 наносятся на эпюру моментов в масштабе
(см. рис. 8).
Точки 1 и 2 являются точками пересечения эпюры М с М2 – это места теоретического изменения ширины полки (см. рис. 8).
С целью уменьшения концентрации напряжений переход от широкой полки к узкой выполняется с уклоном 1 : 5.
Величина перехода определяется по формуле
∆ ≥ 5 ( bп −bп′ ) . 2
При наложении ∆ на рис. 8, вопределяется положение точек 1' и 2'. Строится эпюра материалов по рис. 8, в.
15
Сварные швы стыка полок балки в месте изменения сечения не должны попадать под место опирания второстепенной балки.
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|

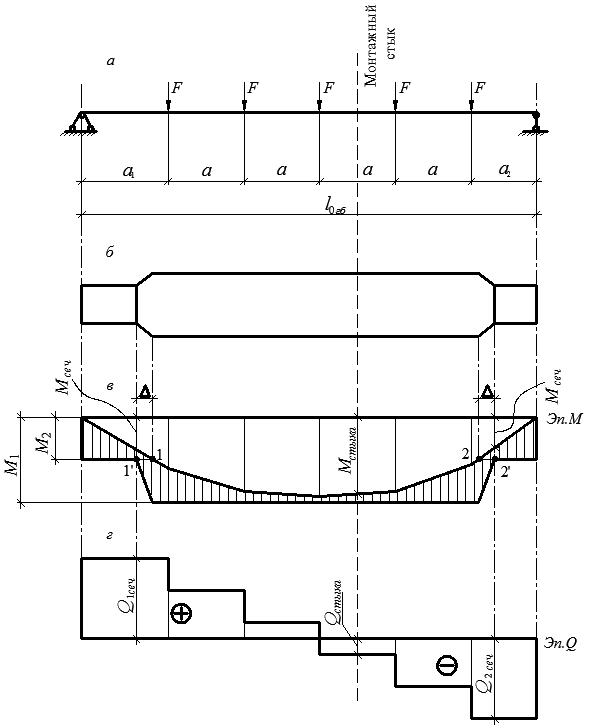

Рис. 8. Построение эпюры материалов: а – расчетная схема;
б– план балки; в – эпюры моментов и материалов;
г– эпюра поперечных сил
16
2.2.5. Проверка прочности уменьшенного сечения балки по касательным напряжениям
Определение геометрических характеристик уменьшенного сечения балки относительно оси х (рис. 9):
1. |
Момент инерции сечения, см4: |
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
t |
|
|
|
h3 |
|
|
|
|
( h |
|
+t |
|
)2 |
|||||
|
|
Ix′ = |
|
cm cm |
+bn′ |
tn |
cm |
2 |
n |
. |
|||||||||||
|
|
|
|
|
|||||||||||||||||
2. |
|
|
|
|
12 |
|
|
|
|
|
|
|
|
|
|
||||||
Статический момент полусечения, см3: |
|
|
|
|
|||||||||||||||||
|
|
|
|
|
|
t |
|
h2 |
|
|
|
h |
|
|
+t |
п |
|
||||
|
|
Sx′nc = |
|
|
|
cm |
cm |
+bn′ tn |
ст |
|
|
. |
|||||||||
3. |
|
|
|
|
|
8 |
|
|
2 |
|
|
||||||||||
Статический момент полки уменьшенного сечения, см3: |
|||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
h |
|
И |
||||||
|
|
|
Sx′пол |
= bn′ tn |
ст |
|
|
п |
. |
|
|
|
|||||||||
|
|
|
|
2 |
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
Д |
|
|
|
||||||
|
|
|
|
|
|
|
|
А |
|
|
|
|
|
|
|
|
|||||
|
|
б |
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
и |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
Рис. 9. |
ССхема поперечного сечения балки и эпюр напряжений |
Проверка прочности по касательным напряжениям
Проверка прочности по касательным напряжениям выполняется в опорном сечении балки с Qmax по формуле Н.Г. Журавского:
τmax = Qmax′ Sx′nc ≤ Rsγc , кН/см2,
Ix tcm
где Rs – расчетное сопротивление стали сдвигу, кН/см2 [1, табл.1*].
