ВВЕДЕНИЕ
В методических указаниях рассматриваются вопросы конструирования и расчета балочной клетки перекрытия и колонны многоэтажного здания производственного назначения. Приводится методика подбора сечений элементов, конструирования узлов и сопряжений элементов.
Перекрытие многоэтажного производственного здания состоит из второстепенных и главных балок. Второстепенные балки одним концом опираются на главную балку, а другим – на наружную несущую кирпичную стену. Главные балки опираются одним концом на полку центрально-сжатой колонны, а другим – на наружную несущую кирпичную стену.
Балка – это конструктивный элемент, работающий на изгиб. По
типу сечения балки могут быть прокатными или составными. Наибо- |
|||
|
|
|
Д |
лее часто применяют балки двутаврового сечения, так как они удобны |
|||
в компоновке, технологичны и экономичны по расходу металла. |
|||
|
|
А |
|
Колонна – это конструктивный элементИ, работающий на про- |
|||
дольное сжатие, сечением которого является сварной двутавр. |
|||
Компоновка междуэтажного перекрытия представлена на рис. 1, |
|||
|
б |
|
|
компоновка угловой ячейки – на рис. 2. |
|||
Даны указания по содержанию и оформлению расчетной и гра- |
|||
и |
|
|
|
фической частей курсового проекта. |
|
||
Выполняется курсовой проект на основе задания (прил. 1). |
|||
С |
|
|
|
В библиограф ческом списке представлена нормативная и учебная литература.
3
ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА
Исходные данные принимаются по шифру задания (см. прил. 1): L1 х L2 – размер ячейки балочной клетки перекрытия по внутренним граням стен: L1 – вдоль главных и L2 – вдоль второстепенных балок,
м;
− qпостн , qврн − постоянная и временная нормативные нагрузки на
междуэтажное перекрытие, кН/м2;
− qчп − расчетная нагрузка от чердачного перекрытия, кН/м2;
− qкрн − нормативная нагрузка от покрытия и веса кровли, кН/м2; − пэ – число этажей;
− hэ – высота этажа от пола до низа главной балки, м;
− hк – конструктивная высота междуэтажного перекрытия, м; − район проектирования.
Исходные данные по материалу: |
И |
−материал несущих конструкцийАбалочной клетки и колонны – сталь марки С 235;
−бетон фундамента –бкласс В 12,5;
−настил из сборных железо етонных (нетиповых) плит толщиной 0,3 м (вместе с конструкциейи пола).ДС
4
1. КОМПОНОВКА ПЕРЕКРЫТИЯ
Компоновка перекрытия выполняется по заданной общей схеме здания (рис. 1).
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|

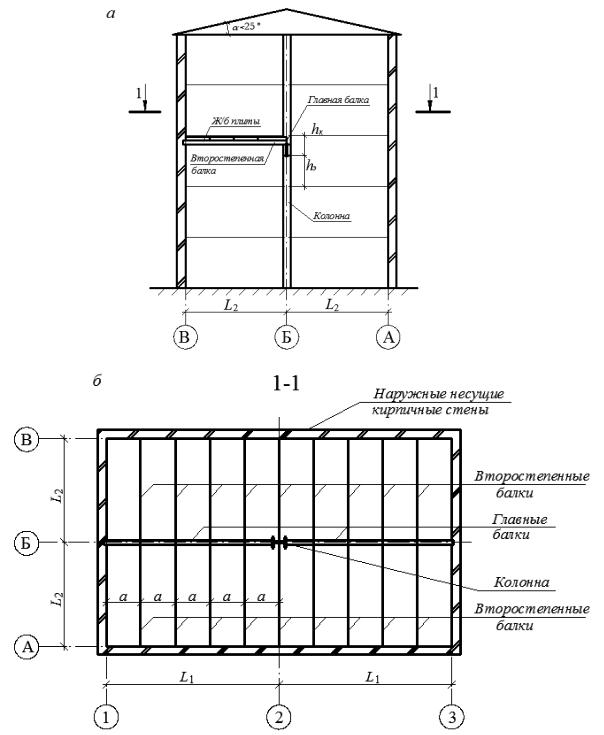

Рис. 1. Компоновка междуэтажного перекрытия: а – общая схема здания (конструктивные элементы показаны условно в уровне одной ячейки); б – план перекрытия (ж/б плиты условно не показаны)
