3. Концепция минимизации отходов
Названная концепция направлена на защиту окружающей среды и связана с экологической обстановкой региона, где расположено производство, и с санитарно-гигиеническими условиями для обслуживающего персонала. Основные приемы по реализации этой концепции, в первую очередь, связаны с улучшением использования сырьевых и энергетических ресурсов, а также включает специальные решения экологической безопасности.
1) Полное использование сырьевых и материальных ресурсов. Возможные приемы были рассмотрены ранее.
2) Полное использование энергетических ресурсов. Возможные приемы были рассмотрены ранее.
3) Санитарная очистка и обезвреживание выбросов предполагает размещение установки (подсистемы ХТС), в которой удаляются вредные (токсичные) примеси из выбрасываемых потоков (санитарная очистка) или они переводятся в нетоксичное состояние (обезвреживание). В этих случаях содержание примесей становится меньше допустимой нормы их по вредному воздействию на окружающую среду, и такие отходы возможно сбрасывать. Системы санитарной очистки и обезвреживания могут представлять собой самостоятельные участки производства и подразделения предприятия, куда направляются отходы с отдельных производств.
Безотходное и малоотходное производства. Вообще говоря, конечным результатом решений для концепции минимизации отходов было бы создание безотходного производства. Этот термин обосновался в популярной литературе как "производство без отходов", что не совсем корректно, т.к. известно, что всегда имеют место потери массы и энергии. Более правильными будут следующие определения:
Безотходная технология – способ производства продукции, при котором наиболее рационально и комплексно используется сырье, материалы, энергия и любые воздействия на окружающую среду не нарушают ее нормальное функционирование.
Малоотходным производством считается такое, при котором вредное воздействие на окружающую среду не превышает уровня, допустимого санитарно-гигиеническими нормами.
Надо иметь в виду, что производство воздействует на окружающую среду не только выбросами, но и своим присутствием. Для его строительства отчуждается территория и уже этим нарушается состояние окружающей среды. Вместе с производством создается инфраструктура - жилые комплексы с их обеспечением, транспортные дороги. Если эти нарушения, возмущения малы, т.е. не имеют заметного распространения за пределы территории и долговременных жизненно существенных последствий (например, генетических изменений), то такое производство можно считать безотходным или малоотходным (четкую количественную границу между такими видами производств провести, конечно, трудно и она условна). Взаимодействие производства и окружающей среды занимается раздел науки "экология" - "промышленная экология".
4) Уменьшение потребления воды как хладоагента. Пример следующий. При охлаждении потоков до температуры окружающей среды используют водяные холодильники. Они подвержены коррозии (вода тоже может разрушать аппаратуру из-за наличия растворенных солей и кислорода воздуха), что приводит к возникновению аварийных ситуаций. Кроме того, для охлаждающего агента - воды - требуется сложная система очистки и отвода тепла от нее - утилизировать теплоту чуть теплой воды нерационально. Замена водяных холодильников на воздушные (охлаждение горячих потоков, протекающих в трубах, идет за счет нагнетания обычного потока воздуха). Это значительно упрощает систему охлаждения и тем самым уменьшает вредные выбросы.

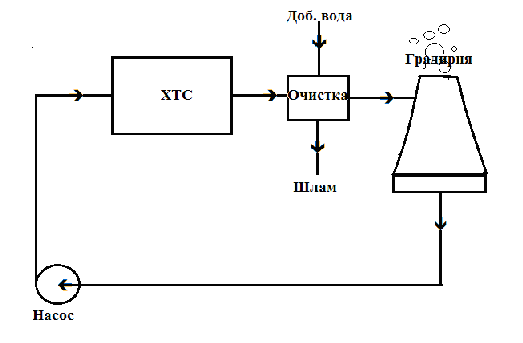

5) Замкнутый водооборот. Вода в большом количестве используется как вспомогательный материал в химических производствах. Проходя через технологическую аппаратуру, трубопроводы, она загрязняется и требует дорогостоящей очистки. Используя замкнутый водооборот, исключаются отходы загрязненной воды (рис.2). Загрязненная вода из ХТС поступает в систему очистки, где происходит удаление примесей и солей с образованием шлама. Для восполнения потерь воды добавляют свежую воду. Затем вода направляется в градирню, где происходит удаление из нее растворенных газов. Очищенная и охлажденная вода насосом подается в ХТС.
Рис. 2. Система оборотного водоснабжения
